Edycja linii Przekroju/Elewacji/RŚ na Rzucie

Można przeciągnąć, odsunąć i przerwać wszystkie rodzaje linii Przekroju/Elewacji na Rzucie:

  • główna linia Przekroju oraz wszelkie linie przekrojowe
  • linia Zanikania odległych elementów, jeśli istnieje
  • linia ograniczająca (głębokość), jeśli zasięg poziomy Przekroju/Elewacji jest ograniczony

Odsunięcie segmentu linii Przekroju

  1. Wybierz linię Przekroju.
  2. Kliknij w dowolnym miejscu linii, która ma zostać odsunięta.

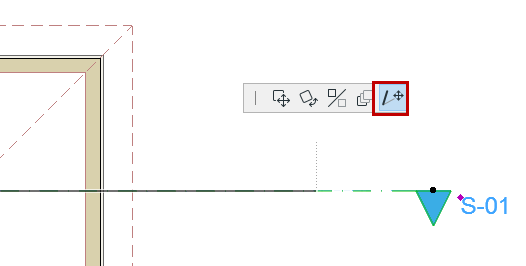

  3. Z palety pomocniczej wybierz opcję Odsuń krawędź.
  4. Przeciągnij i kliknij, aby odsunąć.


Przerwij i Odsuń linię Przekroju

  1. Wybierz linię Przekroju.
  2. Kliknij w punkcie, w którym chcesz wstawić przekrój.

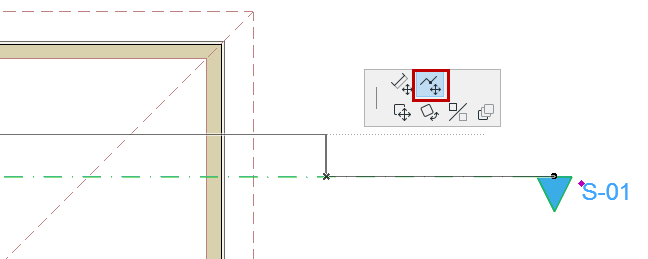

  3. Z palety pomocniczej wybierz opcję Wstaw przerwę i odsuń.
  4. Przeciągnij i kliknij, aby odsunąć przecięty segment.


Przerwa we wszystkich linii przekrojowych

Jeśli Przekrój ma wyświetloną linię graniczną i/lub linię zanikania, użyj polecenia z palety podręcznej: Wstaw przerwę we wszystkich liniach, aby przerwać i odsunąć wszystkie linie jednocześnie.



Rozciągnij linię

  1. Wybierz linię Przekroju.
  2. Kliknij punkt końcowy dowolnego segmentu.
  3. Z palety pomocniczej wybierz Rozciągnij.

    Uwaga: W Rozwinięciach ścian nie można rozciągnąć punktów końcowych RŚ, ponieważ ich długość zależy od obrysu pomieszczenia.

    Zobacz Wyświetlanie linii znaczników i zasięgu znaczników Rozwinięcia ścian.

Usuń przerwę

Aby usunąć przerwę z linii, należy zaznaczyć segment i wykonać jedną z następujących czynności:

  • Użyj palety pomocniczej odsunięcia, aby ponownie zestawić je z inną linią tego samego rodzaju
  • Wybierz krawędź przerwy i przeciągnij ją na zewnątrz granicy poziomej Przekroju/Elewacji
