Wstaw Połączony Znacznik Przekroju

Uwaga: Opisana procedura jest identyczna w przypadku Elewacji, Detali i Obszaru 2D.

Połączony Znacznik pełni tylko rolę odnośnika. Nie jest on oparty o model i nie tworzy Widoku projektu.

Aby wstawić połączony Znacznik przekroju, użyj narzędzia Przekrój w jednym z następujących okien: Rzut Przekrój Elewacja Rozwinięcia Ścian Dokument 3D Obszar 2D Detale. Następnie połącz znacznik z istniejącym widokiem projektu, widokiem lub rysunkiem, którego informacje wyświetlone są w znaczniku.

Określ Odniesienie dla Połączonego Znacznika

Postępuj według poniższych instrukcji, aby przyporządkować Odniesienie Połączonym Znacznikom: Przekrojów, Elewacji, Rozwinięć Ścian, Detali oraz Obszaru 2D.

Uaktywnij narzędzie Przekrój.
W opcji Typ znacznika w Palecie Info lub w Ustawieniach przekroju należy wybrać “Wstaw połączony znacznik”.

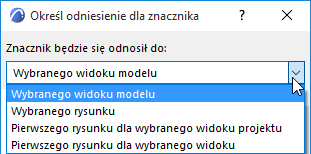

W wyświetlonym oknie dialogowym określ Odniesienie dla znacznika.

Nowe Połączone Znaczniki lub dla zaznaczone istniejące Znaczniki mogą odnosić się do:

wybranego widoku modelu (tj. widoku modelu wybranego z listy katalogów po wskazaniu opcji “Przeglądaj”)
wybranego rysunku (tj. rysunku wybranego z listy katalogów po wskazaniu opcji “Przeglądaj”)
pierwszego wstawionego rysunku dla wybranego widoku modelu (tj. pierwszego rysunku utworzonego z widoku modelu wybranego z listy katalogów po wskazaniu opcji “Przeglądaj.”). (“Pierwszy” oznacza rysunek, znajdujący się najwyżej w strukturze Teczki Arkuszy Nawigatora.)
pierwszego wstawionego rysunku dla wybranego widoku modelu (tj. pierwszego rysunku utworzonego z widoku wybranego z listy katalogów po wskazaniu opcji “Przeglądaj.”). (“Pierwszy” oznacza rysunek, znajdujący się najwyżej w strukturze Teczki Arkuszy Nawigatora.)

Wybranie którejkolwiek z tych opcji otworzy okno dialogowe zawierające strukturę odpowiedniej Mapy Nawigatora (Mapy Projektu, Mapy Widoków lub Teczki Arkuszy). Wybierz pożądany Widok Projektu, Widok lub Rysunek. Informacje związane z wybranym elementem będą wyświetlane w Znaczniku.

Wynika z tego, że Połączony Znacznik może się odnosić do dowolnego Widoku Projektu, Widoku lub Rysunku w Projekcie.

Uwaga: Opcja odniesienia do Widoku jest dostępna w przypadku, gdy potrzebny Rysunek znajduje się w Teczce Arkuszy innego Projektu (w związku z czym nie jest dostępny w oknie dialogowym Określ odniesienie dla Znacznika). Nie jest w tym wypadku możliwe odniesienie Znacznika bezpośrednio do Rysunku, ale jest możliwe odniesienie go do Widoku (w bieżącym Projekcie), na podstawie którego został ów Rysunek utworzony (w innym projekcie). W Znaczniku będą wyświetlane informacje dotyczące pierwszego Rysunku utworzonego na podstawie tego Widoku w postaci Autotekstu. W momencie otwarcia Teczki Arkuszy zawierającej Rysunek, do którego odnosi się Znacznik, jego pole zostanie wypełnione prawidłowymi danymi Rysunku.

Zobacz Wstaw widok z zewnętrznego projektu (polecenie menu).

Po wstawieniu Znacznika, możliwa jest zmiana wszystkich jego ustawień w dowolnym momencie.

Przykład połączonego przekroju

Na przykład możliwe jest stworzenie Przekroju przez ścianę, który funkcjonuje jako Detal:

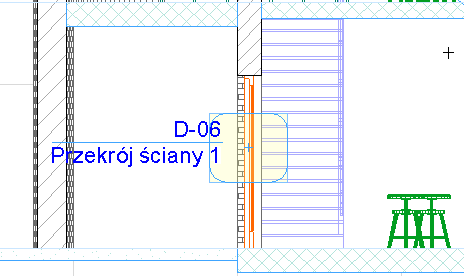

Najpierw należy wstawić znacznik źródłowy detalu w oknie Przekroju;

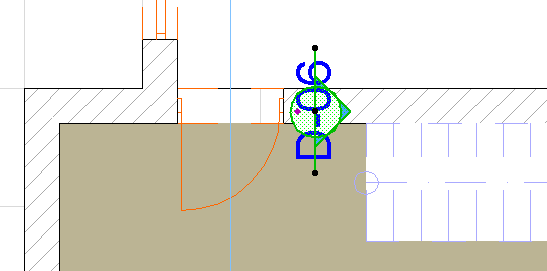

następnie umieścić połączony znacznik Przekroju Ściany na rzucie połączonym z tym Detalem.
