Przypisz status przebudowy przekroju

Uwaga: Procedura wybierania statusu jest identyczna dla Przekrojów, Elewacji oraz Rozwinięć Ścian. Status dokumentu 3D może być ustawiony jako Przebudowanie automatycznie lub Przebudowanie ręczne, nie można jednak określić ustawienia: Rysunek: bez przebudowania.

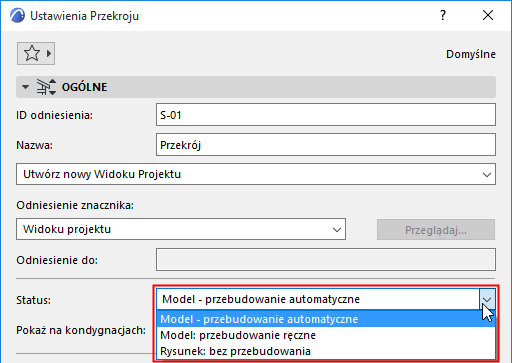

Podczas tworzenia każdego nowego Przekroju, przypisywany jest mu Status w panelu "Ogólne" okna dialogowego Ustawienia Przekroju. Przekrojowi można przypisać jeden z trzech statusów: Model - przebudowanie automatyczne, Model - przebudowanie ręczne oraz Rysunek - bez przebudowania.



Status Przekroju definiuje połączenie pomiędzy Przekrojem a Modelem na Rzucie oraz metodę przebudowania.

  • W przypadku dwóch pierwszych trybów - Model (przebudowanie automatyczne oraz ręczne), zawartość okna stanowią elementy konstrukcyjne; jakiekolwiek zmiany dokonane w Przekroju typu Model, zostaną przeniesione do Rzutu, Okna 3D oraz do pozostałych okien Przekroju w trybie Model i odwrotnie.
  • Gdy status Przekroju zostanie zmieniony na Rysunek, elementy konstrukcyjne zostaną rozbite na elementy 2D, tj. wypełnienia, łuki i linie. Zmianydokonywane w tym trybie nie są przenoszone na Model. Można natomiast zaktualizować taki odłączony rysunek do ostatnich zmian dokonanych w modelu.

Elementy konstrukcji można edytować zarówno w oknie w trybie Model-Przebudowanie automatyczne, jak i w trybie Przebudowanie ręczne przekroju. Nie można zatem tworzyć tam większości rodzajów nowych elementów modelu, a tylko oglądać je i modyfikować. Można jednak w tych oknach tworzyć nowe kształty i przegrody strukturalne.

Uwaga: Usunięcie elementu konstrukcyjnego z okna Przekroju o statusie Model (zarówno przebudowanie automatycznie jak i ręczne) spowoduje usunięcie tego elementu z Modelu, a zatem z okien Rzutu i 3D.

Bez względu na wybrany status Przekroju, w oknach tego typu możesz dodawać elementy rysunkowe 2D, elementy opisowe oraz wymiarowanie.

Szczegóły - zobacz Aktualizacja (Przebudowanie) Przekrojów.
