Wizualizacja pełnego modelu

Nawet jeśli zastosujesz opcję Częściowego Wyświetlenia, opninie pomogą zidentyfikować pełną strukturę oryginalną, jeśli zajdzie taka potrzeba.

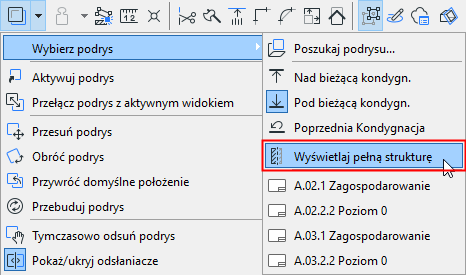

Można zawsze wybrać opcję Wyświetlaj pełną strukturę dla Podrysu:

1. Wybierz narzędzie Podrys.
2. Z menu rozwijalnego Podrys, wybierz element Wybierz Podrys i zaznacz Wyświetlaj pełną strukturę jako Podrys.

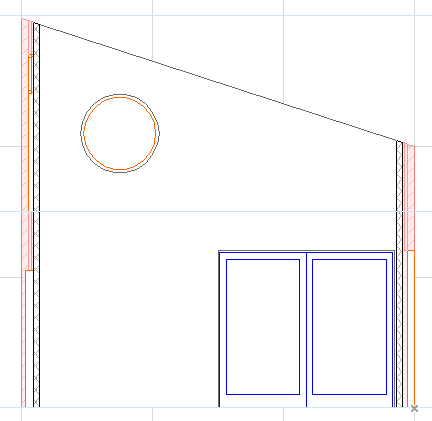

W tej części, ściany warstwowe są wyświetlane z ustawieniami tylko rdzenia, ale opcja “Wyświetlaj pełną strukturę” (na czerwono) pokazuje pełną strukturę ściany.

Po zaznaczeniu częściowo wyświetlonego elementu, wyświetlone zostaną punkty aktywne w oryginalnym położeniu. Dokonany wybór zostanie podświetlony, ale będzie pokazany tylko na wyświetlonych częściach elementów.

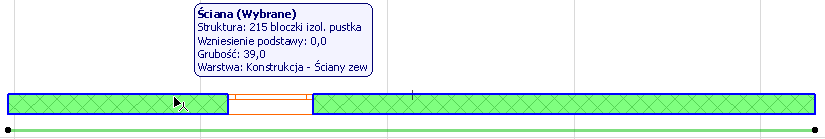

Opcja Funkcje wspierające zaznaczenie również pomoże wyświetlić części elementów wyświetlone w pełni oraz częściowo. Zapamiętane zaznaczenie jest pokazane jedynie na wyświetlonych komponentach, ale kursor rozpozna linię odniesienia nawet jeśli nie będzie jej na wyświetlonej części elementu - zgodnie ze wskazaniem pogrubionego kursora w kształcie znaku Mercedesa na tym obrazku.

Metka Info wyświetla Grubość oryginalnego, całego elementu, nawet jeśli jest on akurat ustawiony jako Częściowo wyświetlony.
