Parametr „Odsłonięta powierzchnia” w zestawieniach wykończeń

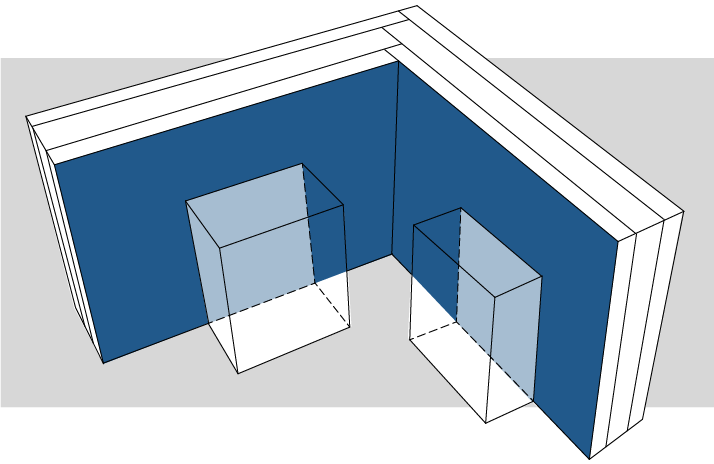

Odsłonięta powierzchnia to część wykończenia powierzchni elementu, która nie jest zakryta przez żaden element podczas malowania. Na poniższym schemacie obszar oznaczony kolorem ciemnoniebieskim uznany jest jako “Wyeksponowany”, a obszary jasnoniebieskie są “Zakryte”.
Można określić dokładnie co zostanie uznane za obszar eksponowany za pomocą opcji Zmniejsz wyeksponowany obszar w Ustawieniach schematu w Zestawieniu wykończeń powierzchni.
Zmniejszanie odsłoniętej powierzchni

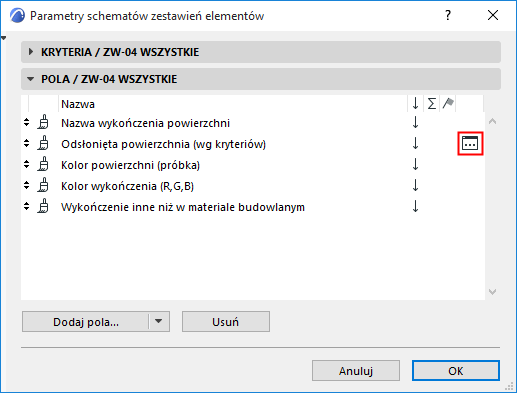

- W oknie Ustawienia schematu, w panelu Pola: znajdź pole Odsłonięta powierzchnia (według kryteriów).

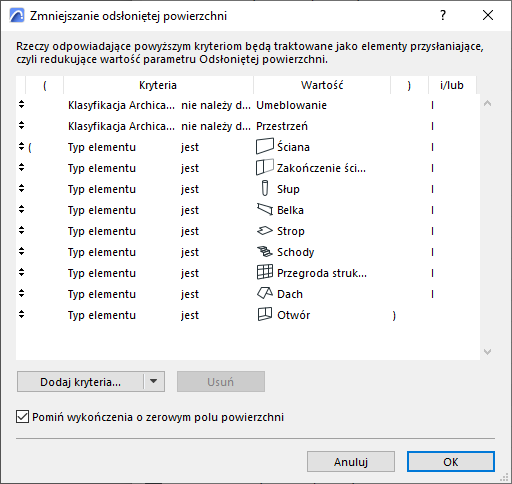

- Kliknij przycisk, aby otworzyć okno dialogowe Zmniejsz odsłoniętą powierzchnię.
- Określ, które elementy są elementami zakrywającymi (czyli takimi, które powinny zakrywać powierzchnie innych elementów).
Na przykład: zwykłe elementy konstrukcyjne są elementami zakrywającymi: jeśli zachodzą one na powierzchnię ściany, powierzchnia tej ściany jest zakryta, a odsłonięta powierzchnia ściany jest odpowiednio zmniejszona.
Jednak niektóre elementy, choć pokrywają powierzchnię, nie powinny być uważane za elementy pokrywające. W tym przykładzie: obiekty, lampy i strefy nie powinny mieć wpływu na odsłoniętą powierzchnię, zatem nie zostały tu wymienione.
Pomiń wykończenia o zerowym polu powierzchni
Ta opcja jest domyślnie zaznaczona. Oznacza to, że obszary nieodsłonięte, o zerowej widocznej powierzchni, nie są wykazywane w zestawieniu.
Wykończenie inne niż w materiale budowlanym
To pole jest wyświetlane w zestawieniu jako pole wyboru (np. zatytułowane „Zamalowane”), aby wskazać, że zostało „zamalowane” za pomocą zastąpienia.
