Powierzchnie komponentów dla profili złożonych

W zestawieniu komponentów elementu profilu można wybrać

  • który komponent profilu ma być umieszczony na liście
  • którą z jego płaszczyzn należy wykorzystać do obliczenia jego powierzchni

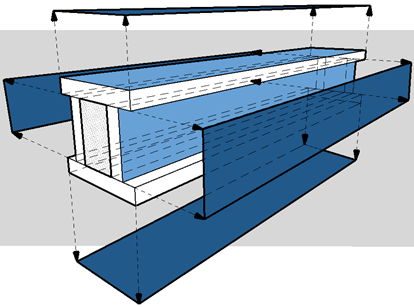

    14_Complex_Profile_Wall.PNG     14_Complex_Beam_02.PNG

Wybierz komponenty profilowe dla Listy powierzchni

  1. Zaznacz element profilu.
  2. Z menu kontekstowego kliknij Edytuj strukturę warstwową/profil.
  3. W oknie Edytora profili wybierz wypełnienie (reprezentujące komponent).
  4. W Menedżerze profili (Opcje > Profile złożone > Menedżer profili) uaktywnij pole Lista powierzchni komponentów dla każdego komponentu, którego powierzchnia ma zostać uwzględniona.

    W tym przykładzie dokonujemy edycji ceglanej ściany w fundamencie. Pole wyboru okładziny jest włączone, więc obszar okładziny zostanie uwzględniony w zestawieniu. Jednak powierzchnia fundamentu będzie nieistotna jeśli to pole nie jest aktywne.

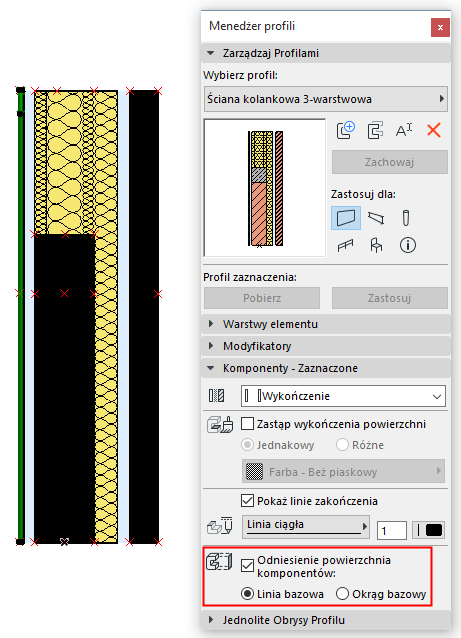

    ComponentAreaPM_1.png     ComponentAreaPM_2.png

    Lista powierzchni komponentów: Włączona dla okładziny, wyłączona dla Fundamentu

  5. Kliknij Zachowaj profil, aby zachować zmiany.

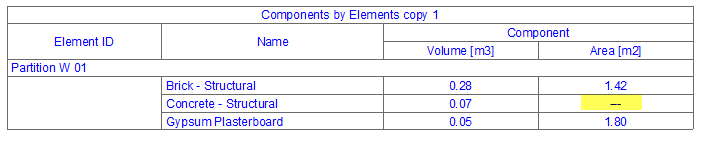

  6. Powierzchnia betonowego fundamentu nie zostanie uwzględniona w zestawieniu.


Wybierz płaszczyznę do obliczeń powierzchni

Powierzchnia każdego komponentu jest obliczana na podstawie Linii bazowej lub Okręgu bazowego, pokazanych w Edytorze profili.

Uwaga: Aby zobaczyć Linie bazowe w Edytorze profili, upewnij się, że zaznaczono opcję Widok > Opcje wyświetlania > Linia bazowa/okrąg obszaru komponentu.

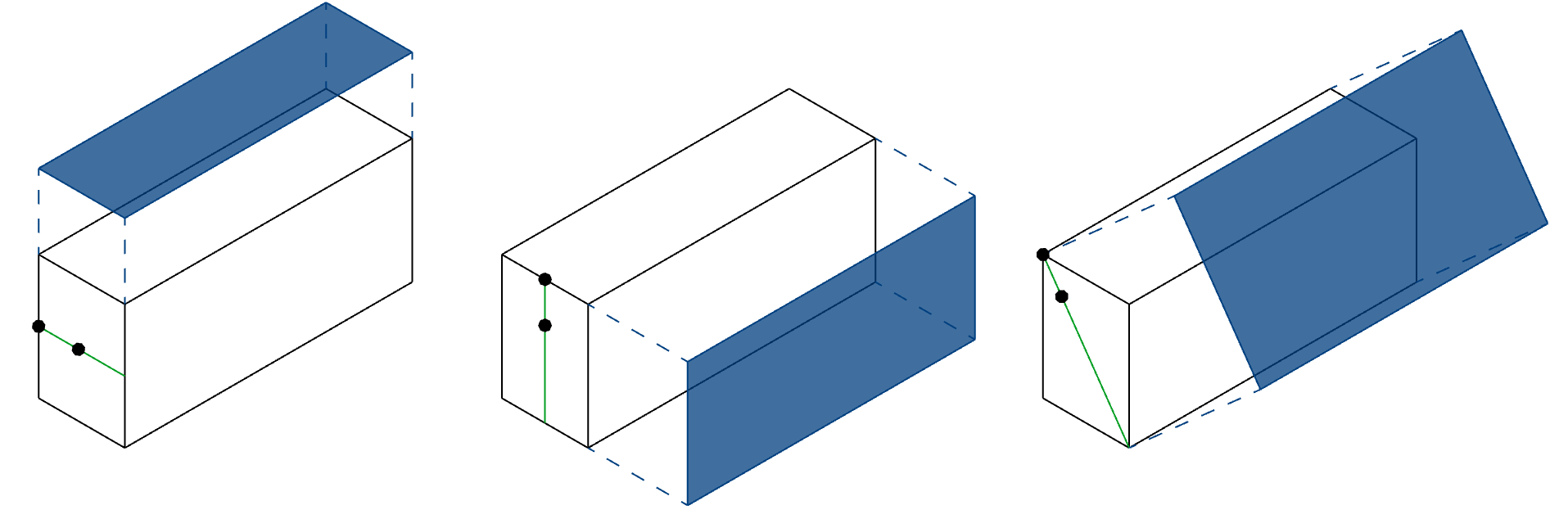

  • Linia bazowa służy do obliczania powierzchni komponentu rzutowanej na płaską powierzchnię reprezentowaną przez tę linię. Domyślnie, linia bazowa leży wzdłuż najdłuższego odcinka profilu.

  • Okrąg bazowy jest używany do obliczania powierzchni rzutowanej na element łukowy.

Możesz edytować graficznie tę Linię bazową/Okrąg: Takie rozwiązanie pozwala zmienić płaszczyznę używaną do obliczania powierzchni komponentu.

W tym przykładzie potrzebna jest powierzchnia podstawowego słupa na płaszczyźnie poziomej.

  1. Zaznacz komponent w Edytorze Profilu.

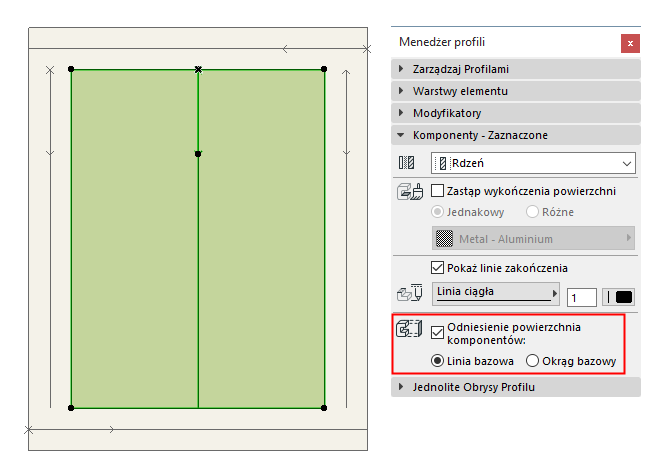

  2. Uaktywnij pole Lista powierzchni komponentu.

    Widać tutaj, że linia bazowa komponentu jest pionowa, zatem nie jest to obszar, którego potrzebujesz.

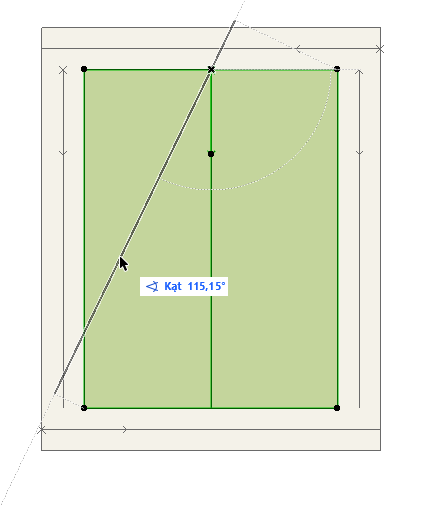

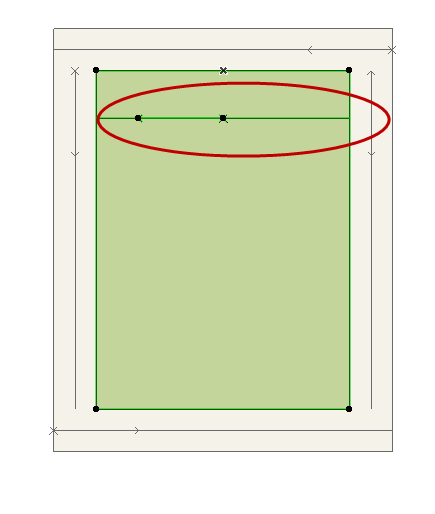

  3. W oknie Edytora profilu należy zaznaczyć linię bazową i obrócić ją do pozycji poziomej.

    ComponentAreaPM_4.png     ComponentAreaPM_5.png

  4. Kliknij Zachowaj profil, aby zachować zmiany.
  5. Powierzchnia pozioma słupa zostanie uwzględniona w zestawieniu.

    Informacje ogólne na temat edycji w Menedżerze profilu, zobacz Menedżer profili.
