Terminy związane z wymiarowaniem

Punkty pomiaru są tymczasowymi węzłami umieszczanymi na elementach w trakcie procesu wymiarowania; znikają po kliknięciu wskazującym położenie łańcucha wymiarów.

  • Okrągłe punkty pomiaru: Powstałe punkty wymiarowania będą powiązane z elementem.
  • Prostokątne punkty pomiaru: Powstałe punkty wymiarowania będą statyczne (wartości wymiarowania nie będą aktualizowane automatycznie).

    Zobacz także Wymiarowanie statyczne.



Łańcuch wymiarów pojawia się po kliknięciu kursorem w kształcie Młotka na końcu procesu wymiarowania.



Łańcuch wymiarowania składa się z

  • linii wymiarowej ułożonej wzdłuż mierzonego elementu;
  • linii pomocniczych (prostopadłych do linii wymiarowej), jeżeli w Ustawieniach wymiarowania została wybrana opcja ich wyświetlania;
  • znaczników wymiarowania (są to punkty przecięcia linii wymiarowej z pomocniczą).

Linie wymiarowe i linie pomocnicze mogą opcjonalnie wyświetlać końce linii.

Linie pomocnicze mogą opcjonalnie wyświetlać linie rozszerzenia.

Segment wymiarowania łączy dwa sąsiadujące punkty wymiarowania i obejmuje tekst wymiarowania.

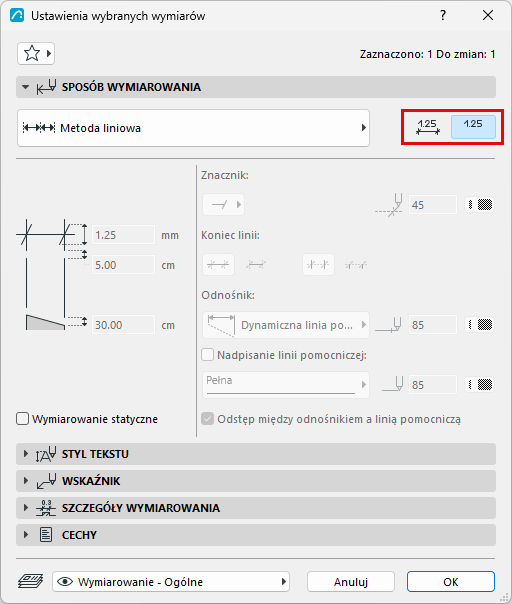

Pokaż tylko tekst wymiarowania

Przy wymiarowaniu liniowym, koncentrycznym i wymiarowaniu kątów istnieje możliwość wyboru polecenia Pokaż tylko tekst wymiarowania.



Dla tych rodzajów wymiarowania możesz wyświetlić linię odniesienia (tylko na ekranie) jako pomoc edycyjną: można ją aktywować w menu Widok > Opcje wyświetlania > Linie odniesienia wymiarowania.
