Wymiarowanie wzniesienia

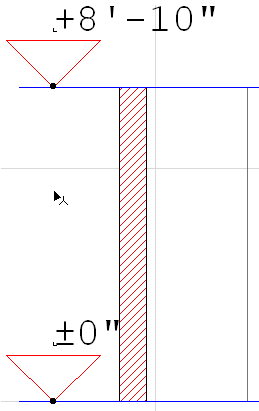

Wymiarowanie wzniesienia (metoda konstrukcyjna narzędzia Wymiarowania liniowego) wyświetla wartości wzniesienia w widokach Przekroju/Elewacji/RŚ i Dokumentów 3D.


Uwaga: W oknach Rzutu lub Obszaru 2D/Detalu, użyj Kot wysokościowych. Zobacz Koty wysokościowe .

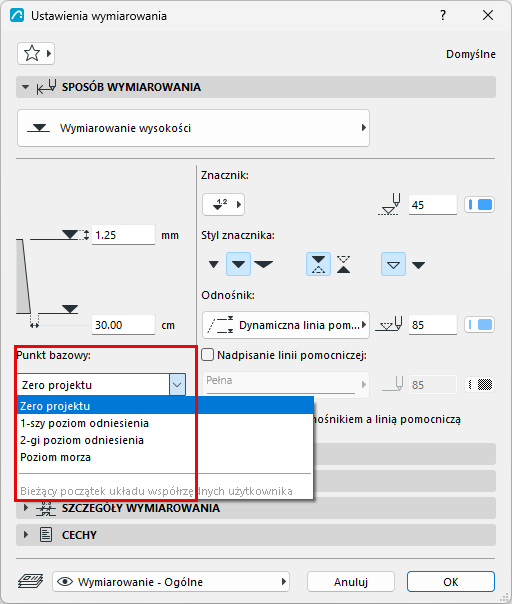

Wymiarowanie wzniesienia obliczane jest na podstawie Początku wymiarowania, który można wybrać w oknie dialogowym Ustawień Wymiarowania wysokości.


  • Zero projektu
  • Poziom morza (konfigurowany w menu Opcje > Preferencje projektu > Poziomy odniesienia)
  • Poziom odniesienia (określony w menu Opcje > Preferencje projektu > Poziomy odniesienia)
  • Bieżący początek układu współrzędnych użytkownika: Opcja ta jest aktywna tylko w przypadku zaznaczonych łańcuchów Wymiarowania wysokości i oznacza, że Początek układu został zmieniony po wstawieniu tego łańcucha i jego wartości wymagają aktualizacji.

Wstaw łańcuch wymiarowania wysokości

  1. Aktywuj narzędzie Wymiarowanie za pomocą metody konstrukcji Wymiarowanie wysokości.

  2. W oknie Przekroju/Elewacji/RŚ lub Dokumentów 3D: kliknij szereg punktów wymagających zastosowania Wymiarowania wysokości.

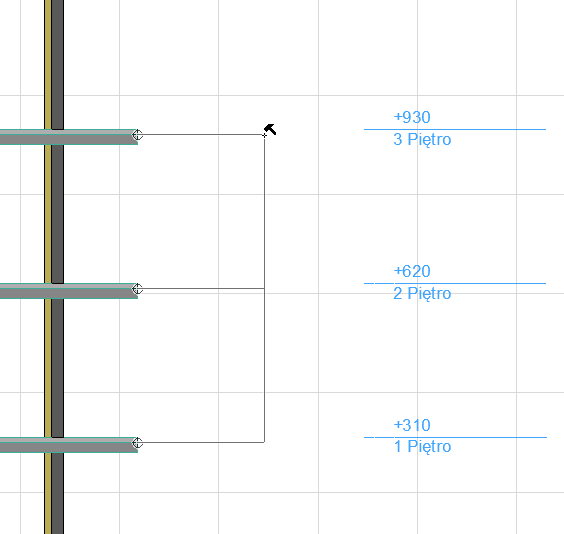

  3. Kliknij dwukrotnie (lub kliknij OK w Palecie kontrolnej) i użyj kursora w kształcie Młotka, aby wstawić łańcuch.

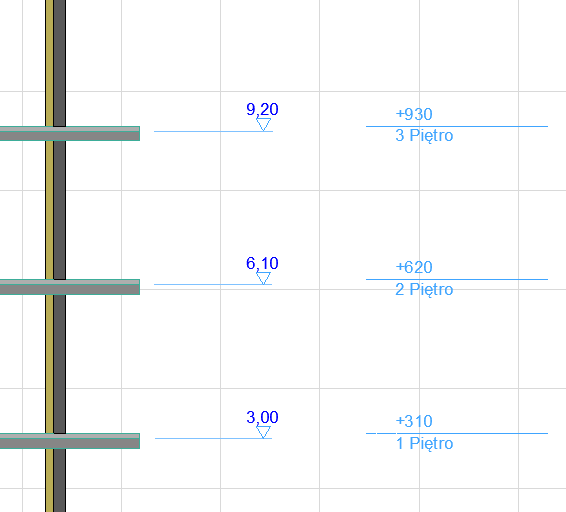

    ElevDimHam.PNG     ElevDimPlaced.PNG

W oknach Przekrój/Elewacja/RŚ można zwymiarować wszystkie Linie poziomu kondygnacji naraz.

Zobacz Panel Poziomy Kondygnacji.

Wybierz Wymiarowanie pionowe

Przytrzymaj przycisk Shift i kliknij niewidoczną oś łańcucha (gdy kursor znajdzie się nad tą osią, przyjmie kształt logo Mercedesa ze strzałką).
