Wymiarowanie kąta

Wymiarowanie kątów pokazuje wartości kątów


  • pomiędzy dwiema liniami lub krawędziami liniowymi
  • lub kąt zakrzywionego elementu
    Uwaga: Wymiarowanie kątów nie jest dostępne w oknie Dokumentu 3D.

Metody konstrukcji Wymiarowanie kąta

Przy wymiarowaniu kąta dostępne są dwie metody konstrukcji (wybierz pomiędzy paletą Info a Ustawieniami wymiarowania kątów):

  • Metoda konstrukcji Wymiarowanie wewnętrzne (kąt ostry):

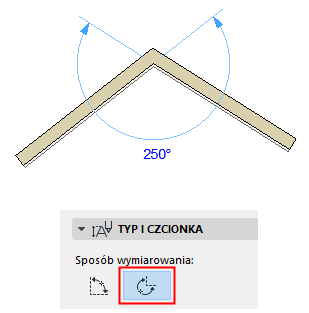

  • Metoda konstrukcji Wymiarowanie zewnętrzne (kąt rozwarty):


Wstaw wymiarowanie kąta pomiędzy dwiema krawędziami

Wymiarowanie kąta pomiędzy dwiema krawędziami:

  1. Kliknij krawędź lub linię.
  2. Kliknij drugą krawędź lub linię.
  3. Kliknij po raz trzeci, aby zwymiarować kąt.

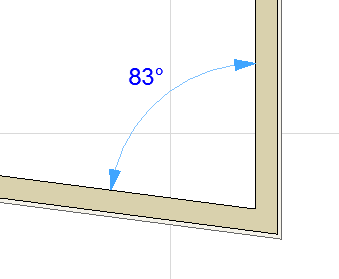

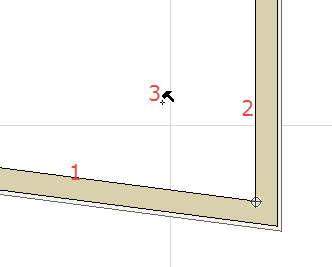

    AngleDimPlace1.png      AngleDimPlace2.png

Można również kliknąć dowolne z czterech położeń w oknie lub Linię pomocniczą, aby określić dwa wektory. Kliknij ponownie, aby wstawić wymiarowanie kąta pomiędzy dwoma wektorami: w tym przypadku wymiarowanie kątów nie jest powiązane.

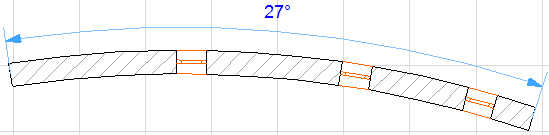

Wstaw wymiarowanie kąta na zakrzywionym elemencie

  1. Zaznacz narzędzie Wymiarowanie kąta w Palecie narzędzi.
  2. Kliknij zakrzywiony element. Automatycznie zostaną zaznaczone dwa końce łuku.

  3. Kliknij kursorem w kształcie Młotka, aby wstawić wymiar.
