Automatyczne Wymiarowanie Wnętrza

Użyj tej funkcji, aby szybko zwymiarować zestaw zaznaczonych Słupów i elementów warstwowych lub profilowych na Rzucie.

1. Zaznacz jeden lub kilka słupów lub elementów złożonych/profilowych, które chcesz zwymiarować.
   Uwaga: Słupy profilowe zostaną pominięte.
2. Otwórz to okno dialogowe za pomocą menu Dokument > Adnotacja > Automatyczne wymiarowanie > Wymiarowanie wnętrza.

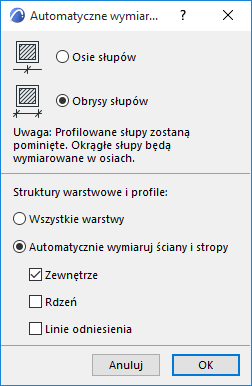

3. Określ parametry wymiarowania.





   Preferencje wymiarowania słupów

   • Osie słupów: Słup zwymiarowany zostanie w jego osi.
   • Obrysy słupów: Słup zwymiarowany zostanie w jego krawędziach.
     Uwaga: Niezależnie od zaznaczenia tego pola wyboru, słup okrągły zawsze wymiarowany będzie w środkowym punkcie.

   Struktury warstwowe i profile

   Wybierz opcję:

   • Wszystkie warstwy: Każda warstwa elementu złożonego/profilu jest wymiarowana osobno. (Jeśli pole nie jest zaznaczone, zastosowany zostanie jeden wymiar dla całkowitej grubości wszystkich warstw.)
   • Automatycznie wymiaruj ściany i stropy: Punkty wymiarowania wstawiane są na powierzchniach i/lub liniach odniesienia, w zależności od opcji zaznaczonych poniżej (musi być zaznaczona co najmniej jedna kategoria):
   • Zewnętrze
   • Rdzeń
   • Linie odniesienia
     Uwaga: Opcje te działają tak samo, jak Metoda automatyczna w Szczegółach wymiarowania (Ustawienie Narzędzia wymiarowania).
4. Przeciągnij kursor, aby narysować tymczasową linię w poprzek zaznaczonych elementów, które chcesz zwymiarować.
   • Również krawędzie tych elementów, które są prostopadłe do poprowadzonej linii zostaną zwymiarowane. Linia ta może składać się z kilku segmentów.
5. Podwójne kliknięcie zakończy rysowanie linii.
6. Kliknij, aby wstawić łańcuch wymiarowania.
