Zdefiniuj grupy kolizji

W Grupie 1 i Grupie 2 należy użyć interfejsu kryteriów, aby określić grupy kolizji.

  • Aby sprawdzić, czy nie występują kolizje pomiędzy wszystkimi rodzajami elementów, należy zastosować takie same kryteria dla obu grup.
  • Aby sprawdzić kolizje jedynie pomiędzy elementami 3D i elementami instalacji, należy ograniczyć jedną z grup do elementów sklasyfikowanych jako elementy instalacji.

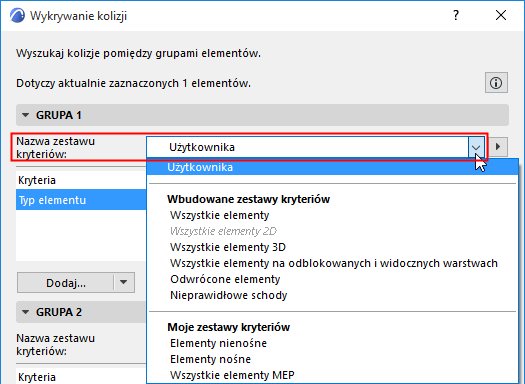

  • Aby zastosować zapisany Zestaw kryteriów w celu określenia Grupy kolizji: kliknij strzałkę Nazwa zestawu kryteriów, aby wyświetlić zestawy kryteriów projektu:

    • Jeśli wybierzesz w tym miejscu Zestaw kryteriów, jego zawartość zastąpi bieżące kryteria Grupy kolizji
    • Wyszczególnione Zestawy kryteriów mogą być wyłączone, jeśli zestaw obejmuje kryteria, które nie mają zastosowania do Wykrywania kolizji (np. rodzaje elementów 2D lub właściwości IFC)

      Zobacz także Zdefiniowany zestaw kryteriów.

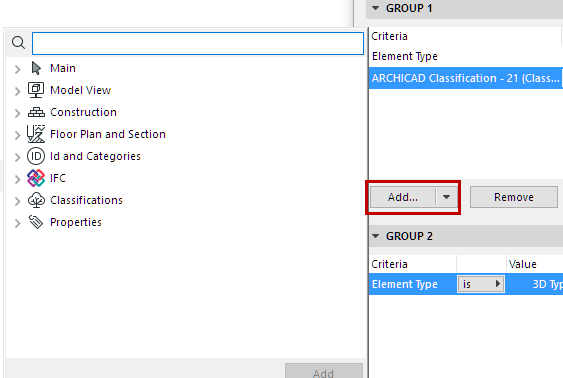

  • Kliknij Dodaj, aby wyświetlić okno dialogowe, umożliwiające wybór dowolnych Właściwości i parametrów, do których chcesz ograniczyć grupę.
