Przykład: Kontrola kolizji przestrzeni bezpiecznej

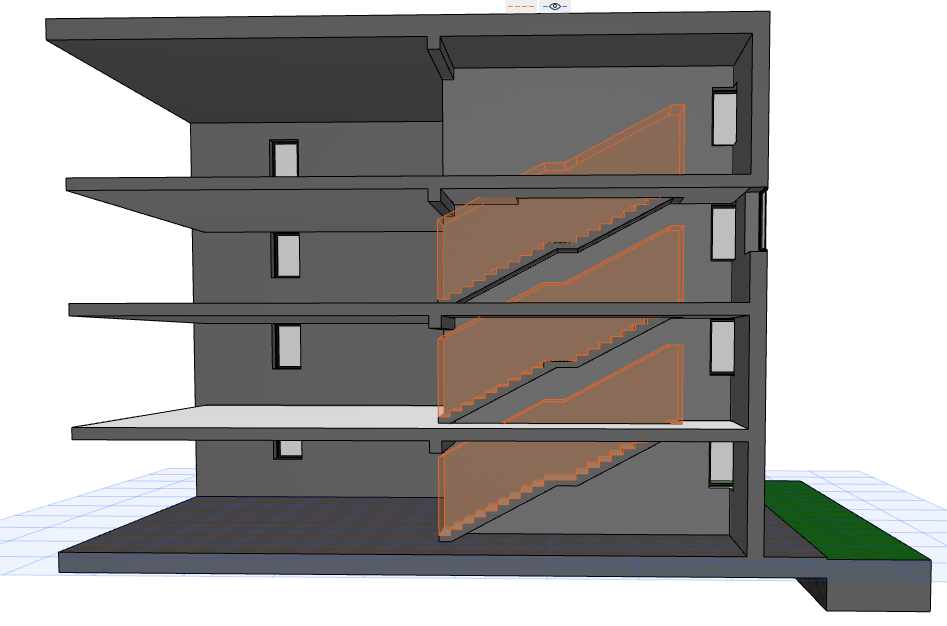

Kolizję przestrzeni bezpiecznej sprawdzimy w widoku 3D modelu.

Uwaga: Widoczność przestrzeni bezpiecznej można włączyć w menu Dokument > Reprezentacja modelu > Opcje reprezentacji modelu (Opcje schodów).

  1. Otwórz menu Projekt > Kontrola modelu > Wykrywanie kolizji.

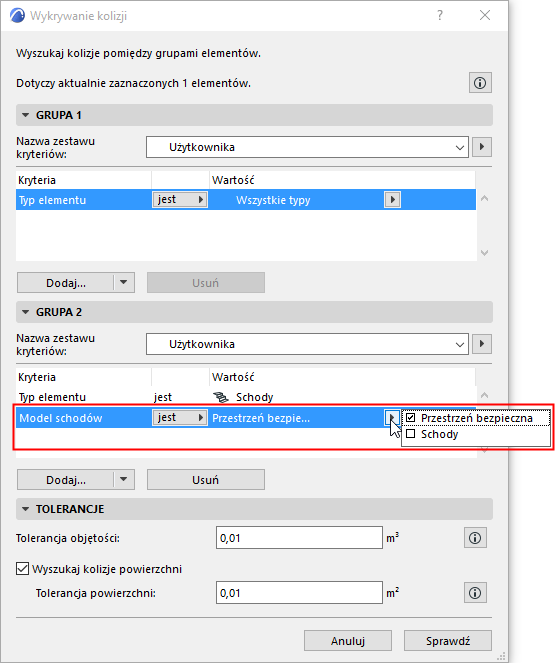

  2. W oknie dialogowym określ kryteria kolizji.

    • Dla Grupy 1: Wszystkie elementy 3D
    • Dla Grupy 2: Schody, z uwzględnieniem przestrzeni bezpiecznej modelu schodów.
  3. Naciśnij Sprawdź, aby uruchomić funkcję Rozpoznania kolizji.
  4. Otworzy się Raport z kontroli modelu, z wynikami. W tym miejscu, dla każdego wyniku można zobaczyć powiązane elementy w modelu i tworzyć uwagi, odpowiednio do potrzeb.

    Zobacz Raport z kontroli modelu .
