Określ tolerancje objętości/wykończenia

Opcjonalnie, można określić tolerancje objętości i wykończenia kolidujących elementów.

Uznaje się, że elementy kolidują, jeśli objętość części kolidujących (jeśli jest włączona) lub ich powierzchnia przekracza wartość tolerancji.

Uwaga: Te jednostki określane są w Jednostkach roboczych projektu (Opcje > Preferencje projektu).

Tolerancja objętości

Wykrywanie kolizji zawsze odbywa się z uwzględnieniem objętości kolidujących części elementów.

Można określić opcjonalną tolerancję objętości: Jeśli objętość części kolidujących dwóch elementów przekracza tę wartość tolerancji, elementy zostaną potraktowane jako kolidujące.

Kontrola kolizji wykończenia

Jako opcja dodatkowa, funkcja Wykrywania kolizji sprawdza również powierzchnię części kolidujących. Przy włączonej kontroli wykończenia i określonej tolerancji, elementy będą uznane za kolidujące, jeśli powierzchnia kolidująca przekroczy wartość tolerancji.

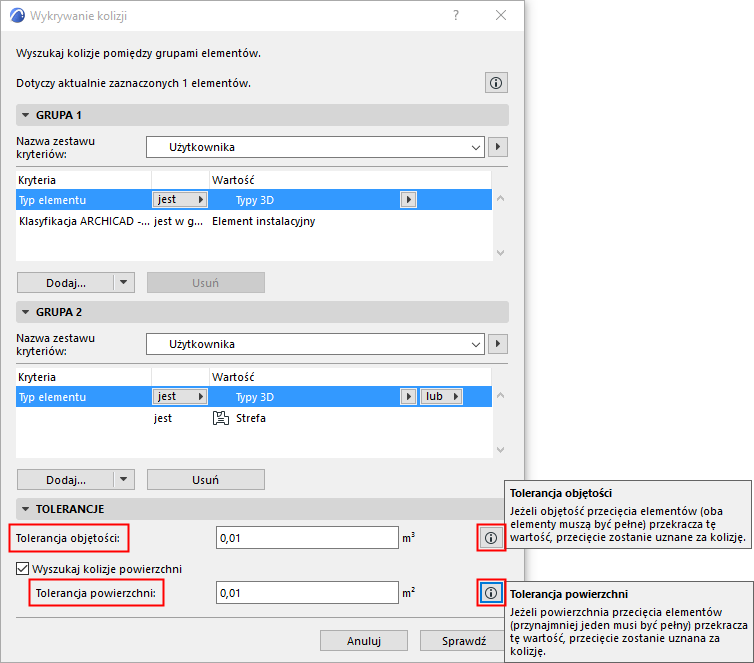

Uwaga: Jeśli włączona jest kontrola powierzchni, istnieje możliwość, że dwa elementy zostaną uznane za kolidujące, nawet jeżeli objętość kolidująca nie przekracza tolerancji objętości – dzieje się tak dlatego, ponieważ powierzchnia kolidująca przekracza tolerancję wykończenia. Zobacz przykład poniżej.
