Dodaj widoki do uwagi

Do uwagi można dodać dowolną liczbę widoków ze zdjęcia.

Widoki zazwyczaj powiązane są z elementami uwagi, ale uwagi nie muszą zawierać elementów. Można utworzyć nową uwagę, dodać jeden lub więcej widoków, a następnie, w razie potrzeby, wprowadzić korektę.

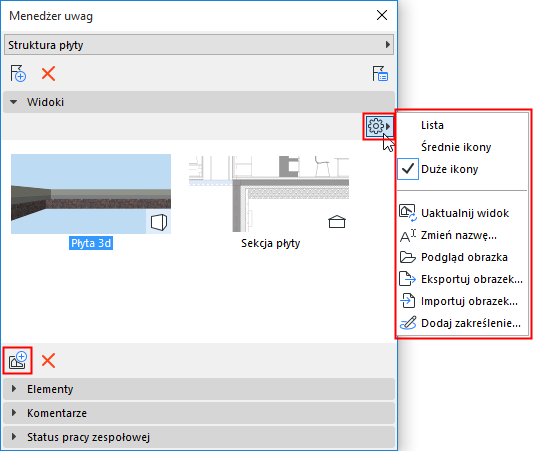

Rysunek 1. Utwórz i zarządzaj widokami w uwadze

1. Otwórz Menedżera uwag.
2. Skonfiguruj widok w dowolnym oknie modelu.
3. Kliknij ikonę Dodaj nowy widok.
4. Opcjonalnie można nadać widokowi nazwę.
5. Za pomocą listy rozwijanej Ustawień można edytować lub dowolnie przedefiniować wybrany widok.

Za pomocą listy rozwijanej Ustawień można zarządzać dowolnym wybranym widokiem.

• Uaktualnij widok: Aktualizuje listę widocznych elementów, położenie kamery, płaszczyzny cięcia i zdjęcie.
• Podgląd obrazka: Otwiera zdjęcie w nowej zakładce

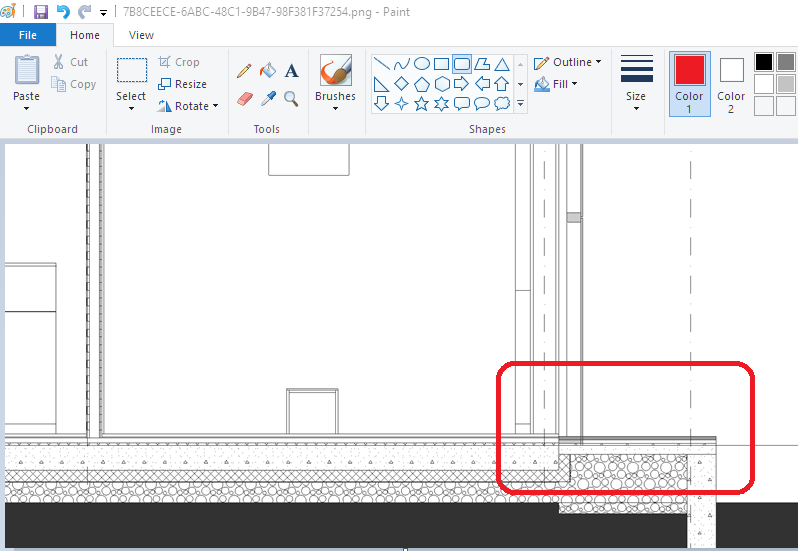

• Dodaj zakreślenie: Otwórz i edytuj zapisany widok w domyślnym edytorze zdjęć (zazwyczaj Paint lub Podgląd)





• Eksportuj/Importuj obraz: Eksportuj lub importuj widok w wybranym formacie obrazu.
  Uwaga:  Podczas eksportowania uwagi w formacie BCF: jeśli uwaga zawiera rzut, wygenerowany zostanie aksonometryczny widok 3D z góry, gdzie płaszczyzny cięcia będą się znajdować na górnym i dolnym poziomie piętra.
