Skonfiguruj tabele wymiarów dla segmentu, kolanka, odgałęzienia, przejścia
Dostępne z Archicad Collaborate.

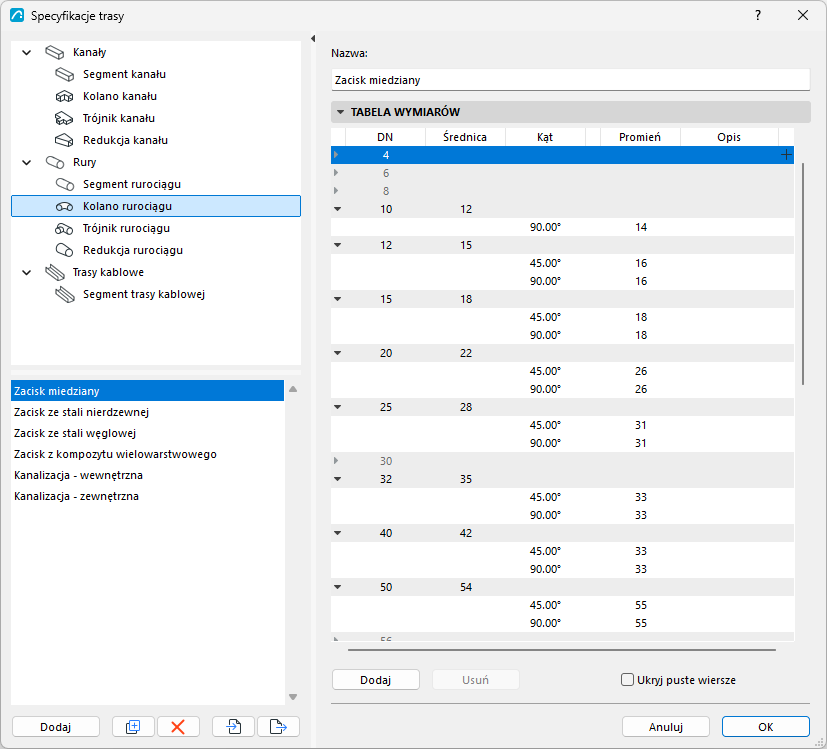

W oknie Specyfikacje trasy wybierz typ elementu MEP. W tym miejscu można tworzyć lub edytować predefiniowane tabele wymiarów.
- Wymienione elementy (np. elementy DN) pochodzą z Zestawu referencyjnego. (zobacz Stwórz Zestaw referencyjny dla Kanałów i Rur)

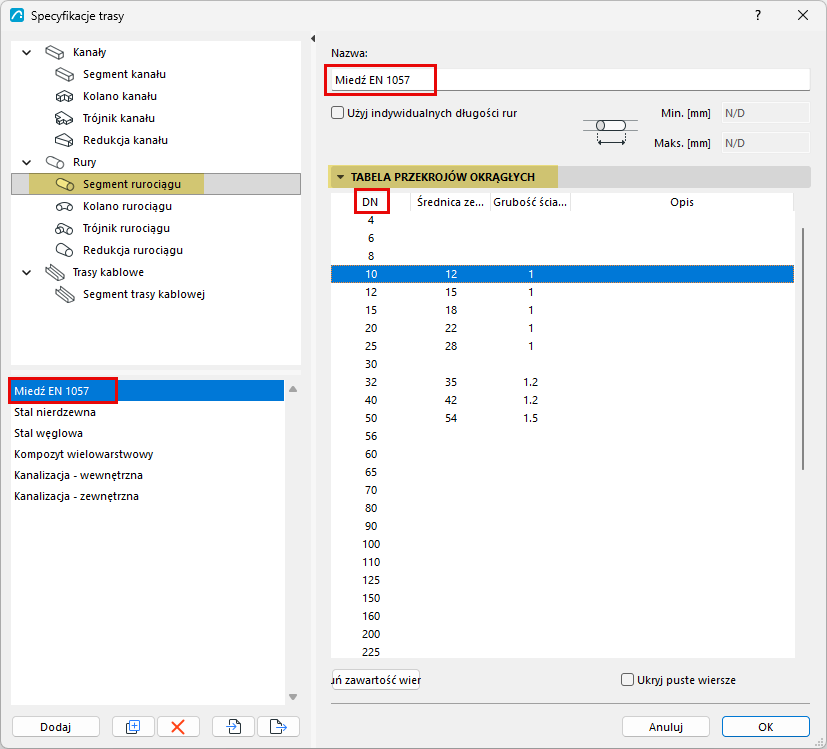

- Ustaw pożądane wartości wymiarów dla każdego z nich w ramach swoich potrzeb.
- Dany typ elementu MEP może mieć wiele predefiniowanych tabeli wymiarów - kliknij Dodaj lub Duplikuj, aby utworzyć dodatkowe tabele.
- Niektóre wiersze mogą pozostać puste, jeśli dany element nie zostanie użyty. Zaznacz opcję "Ukryj puste wiersze", aby wyświetlić tylko używane wartości.
- Duplikuj i edytuj dowolną tabelę wymiarów, aby tworzyć nowe i edytować ich wartości.
Użyj indywidualnych długości
Definiowanie zagięć kątowych
Skonfiguruj dowolne standardowe parametry kątowe dla kolanek i odgałęzień rur lub kanałów.
Ustaw wymiary trójnika
Wymiary trójnika obejmują wiele części:
