Dodaj system MEP do przeglądarki systemów

Dostępne z Archicad Collaborate

Otwórz Przeglądarkę systemów MEP, wykonując jedną z następujących czynności:

• z menu Okna > Palety lub
• użyj skrótu z Paska narzędzi MEP

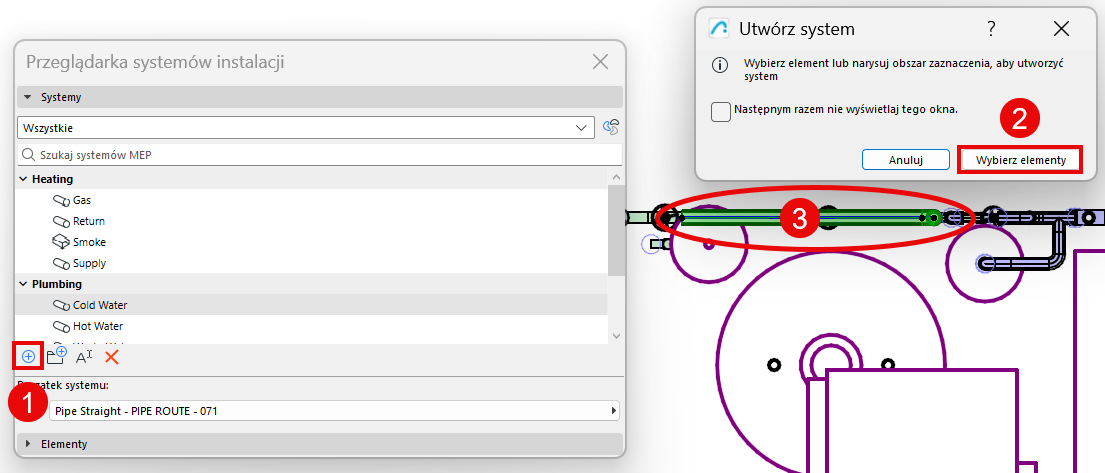

1. W przeglądarce systemowej kliknij "Plus" [+]
2. W wyświetlonym oknie dialogowym kliknij Zaznacz Elementy.
3. Wybierz Elementy systemu LUB punkt początkowy systemu:

   W modelu skorzystaj z jednej z poniższych procedur:

   • Wybierz punkt początkowy systemu (jeden element MEP jako punkt początkowy dla systemów kanałów lub rur: jego port reprezentuje miejsce, z którego będzie pochodziło powietrze lub płyn)
     • Element punktu początkowego powinien być otwartym końcem trasy lub podłączonym urządzeniem lub akcesorium (nie zakończeniem).
     • Aby zobaczyć otwarte zakończenia i otwarte połączenia w widokach 2D, włącz opcję Otwarte Połączenia MEP w menu Widok > Opcje wyświetlania.
   • LUB wybierz jeden lub więcej elementów MEP, które mają być częścią systemu
     Wskazówka: Możesz wybierać elementy z różnych systemów MEP; każdy system będzie dodawany osobno

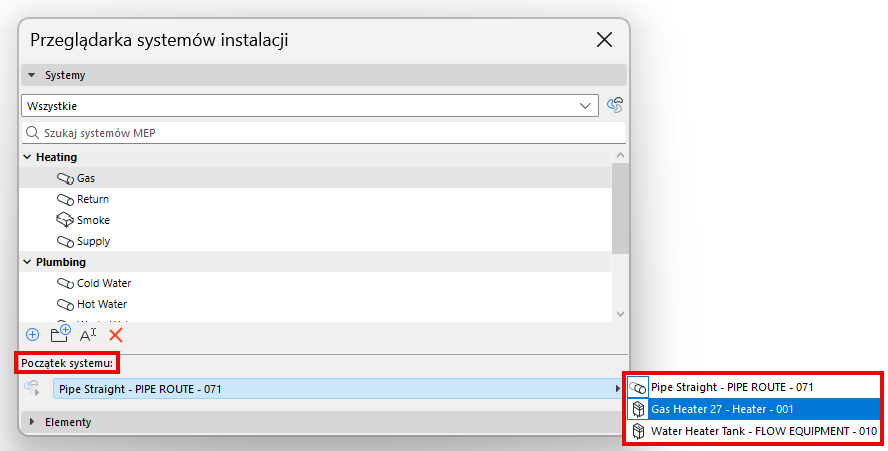

   • Dla każdego systemu wybierz prawidłowy punkt początkowy z listy rozwijanej Uruchomienie systemu





     Uwaga: Jeśli później wyeliminujesz punkt początkowy systemu (na przykład dodasz terminal do otwartego końca), system zostanie usunięty z przeglądarki, ponieważ nie ma otwartego końca. Powiadomienie pozwoli Ci to cofnąć lub kontynuować - w takim przypadku możesz później dodać system do przeglądarki, używając innego punktu początkowego.

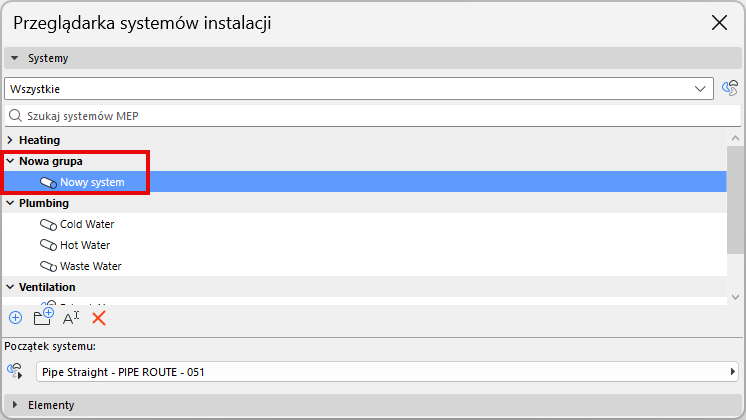

4. Nowy system zostaje dodany do przeglądarki w "Nowej grupie"





5. Zmiana nazwy lub organizowanie systemów lub grup

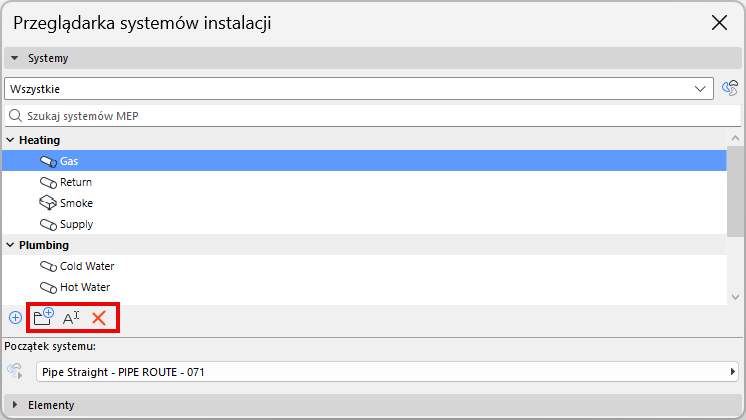

• Użyj ikon poleceń, aby zmienić nazwę lub usunąć wybraną grupę lub system
• Aby dodać system do innej grupy: Kliknij i przeciągnij system na inną nazwę grupy
