Wstaw trasę MEP

Dostępne z Archicad Collaborate.

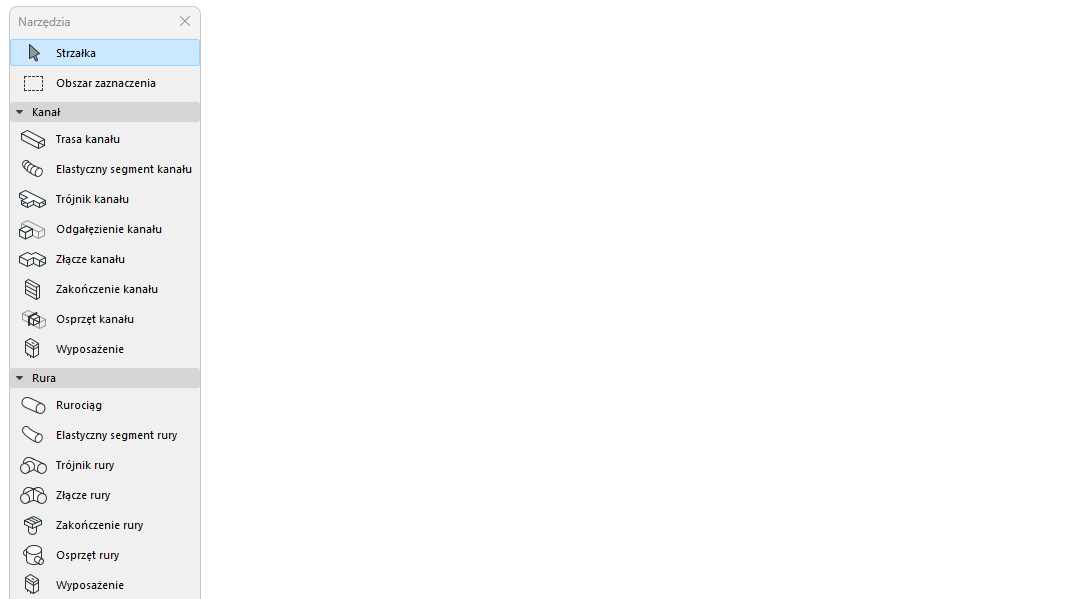

Aktywuj narzędzie Trasy z Narzędzia: Trasa Kanałowa, Trasa kablowa lub Trasa rury.
Oś odniesienia domyślnie znajduje się w osi środka segmentu trasy. W razie potrzeby wprowadź odsunięcie lub dostosuj dopasowanie w palecie info. (zobacz także Edycja linii odniesienia segmentu - wyrównanie i przesunięcie)

Uwaga: Włącz Linie odniesienia MEP w widokach 2D na stronie Widok > Opcje widoku ekranowego.
W oknie Rzut, Przekrój lub 3D: Kliknij szeregowo, aby zdefiniować segmenty i węzły wielokąta Trasa.
- Każde kliknięcie reprezentuje węzeł, który łączy sąsiednie segmenty.
- Nacisnąć Backspace, aby usunąć ostatni wstawiony segment
Można również rozpocząć wytyczanie trasy od istniejącego portu. Aby dokonać wyboru spośród nakładających się portów połączeń: użyj klawisza Tab, aby przełączać się pomiędzy dostępnymi portami, a następnie wybierz odpowiedni.

Obejrzyj wideo: Zarządzaj nakładającymi się połączeniami
Aby zakończyć Trasę, kliknij drugi raz na koniec ostatniego segmentu.

Kolana i redukcje są generowane automatycznie w każdym węźle.

Uwaga: Przy zakończeniu trasy na zakończeniu kanału, akcesorium lub sprzęcie, użyj klawiszy strzałek w górę i w dół, aby zobaczyć alternatywne zozwiązania zakończenia trasy. (Zobacz Umieść Zakończenie, Wyposażenie lub Osprzęt)

Zmiana parametru Trasy w locie

Po rozpoczęciu umieszczania elementu trasy można zmienić jego przekrój w Podręcznych współrzędnych.

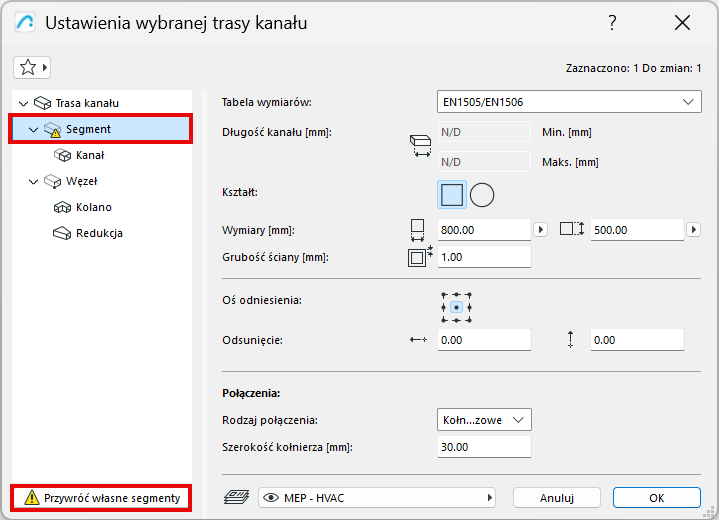

Ponieważ zmieniono domyślną wartość parametru segmentu, jest ona wyświetlana w oknie dialogowym ustawień jako "niestandardowa".

Łączenie tras

Trasy zostaną połączone jeśli:

Węzeł końcowy jednego elementu Trasy jest połączony z węzłem końcowym innego elementu Trasy
Gałąź zostanie usunięta (pozostałe Trasy zostaną połączone)
Węzeł końcowy gałęzi zostaje przeniesiony, odłączając poprzednią gałąź

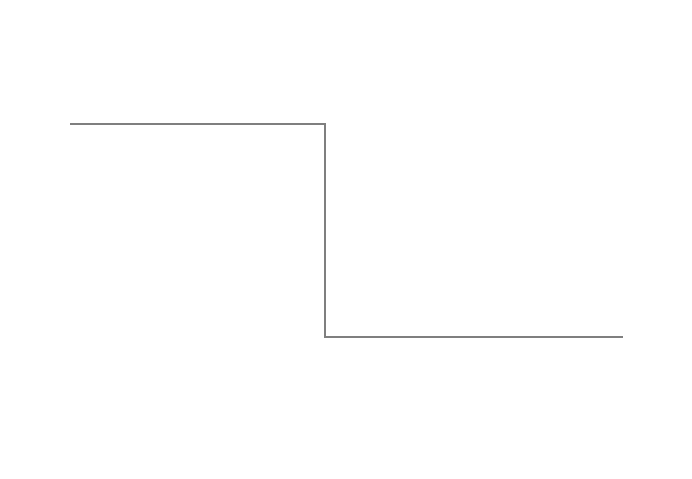

Wytyczanie trasy za pomocą Magicznej różdżki

Użyj Magicznej różdżki, aby wstawić podłączone elementy instalacji jednym kliknięciem, w oparciu o istniejącą polilinię lub wielobok.

Narysuj linię lub polilinię.
Wybierz narzędzie MEP (Kanał, Rurę lub Trasę kablową).
Naciśnij spację, aby aktywować magiczną różdżkę, a następnie kliknij polilinię lub wielobok.

Elastyczny segment kanału i elastyczny segment rury

Użyj tych narzędzi aby łatwo tworzyć elastyczną geometrię opartą na krzywych. Kliknij port istniejącego elementu trasy, aby go podłączyć lub kliknij dwukrotnie, aby zakończyć wprowadzanie.

Elastyczny segment kanału lub rury nie dodadzą automatycznie elementów łączących na końcach, a połączenia tras o różnych wymiarach muszą być ręcznie rozwiązywane.

Zobacz także Edycja trasy graficznie.
