Sprawdzenie wentylacji strefowej w modelu MEP

Uwaga: Funkcje obliczeniowe dla MEP Designer są dostępne tylko z licencjami w chmurze.

W przypadku modelu MEP można zdefiniować wymagania dotyczące wentylacji według strefy. Następnie użyj wbudowanych funkcji kontroli, aby sprawdzić czy elementy MEP (zakończenia lub osprzęt) zapewniają wymagany przepływ powietrza nawiewanego i wywiewanego.

Etap 1: Konfiguracja stref za pomocą parametrów wentylacji

Utwórz wymagane strefy w modelu.

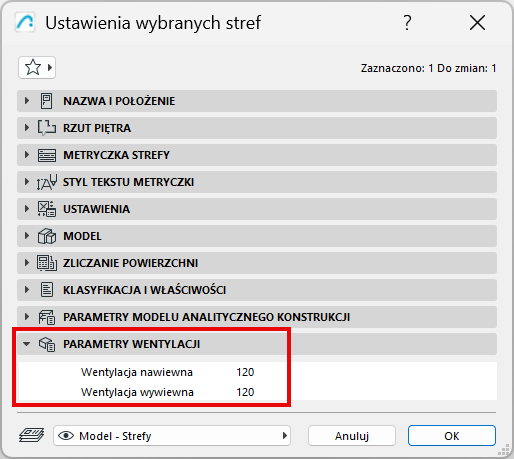

W Ustawieniach strefy wprowadź wartości parametrów Nawiew i Wywiew wentylacji:



Etap 2: Konfiguracja zakończeń lub osprzętu z parametrami przepływu objętościowego

  1. Wymodeluj system wentylacji, w tym zakończenia i osprzęt.

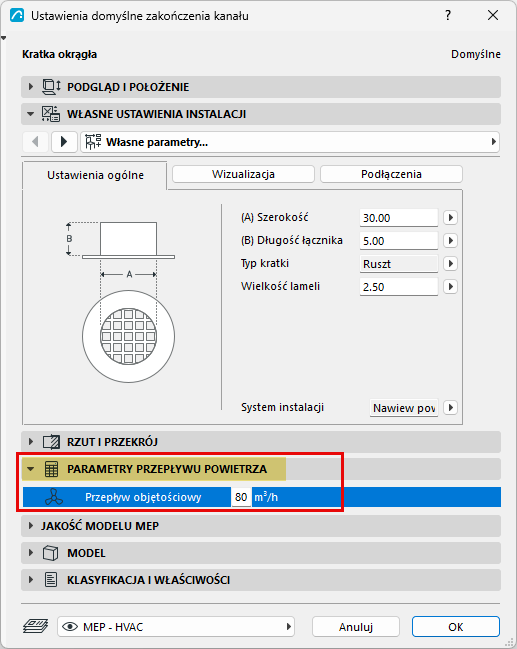

  2. Dla każdego zakończenia lub elementu osprzętu wprowadź dane przepływu objętościowego w panelu Parametry przepływu powietrza w oknie dialogowym ustawień.


Etap 3: Definiowanie systemu dla kontroli jakości

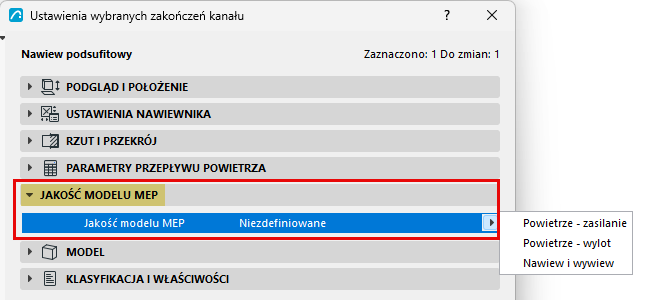

W panelu Jakość modelu MEP:

Wybierz opcję Powietrze - zasilanie, Powietrze - wylot lub obie, aby zdefiniować te dane na potrzeby Kontroli jakości modelu MEP. (Jest to konieczne, ponieważ System MEP elementu, przypisany w innym miejscu, jest atrybutem projektu, którego nazwa może zostać zmieniona w dowolnym momencie).



Etap 4: Uruchom kontrolę jakości modelu MEP

Uruchom kontrolę, aby upewnić się, że zakończenie/osprzęt umieszczony w modelu spełnia parametry stref w zakresie odpowiedniej wentylacji. Kontrola uwzględni każde zakończenie/każdy osprzęt, który znajduje się częściowo lub całkowicie wewnątrz strefy.

  1. W oknie 3D/na rzucie/w przekroju:
    • Otówrz opcję Projektowanie > Kontrola modelu > Jakość modelu MEP (lub to samo polecenie z paska narzędzi MEP)
  2. Zaznacz, które parametry (nawiew, wywiew lub oba) chcesz sprawdzić w swoich strefach.
  3. Kliknij Sprawdź.

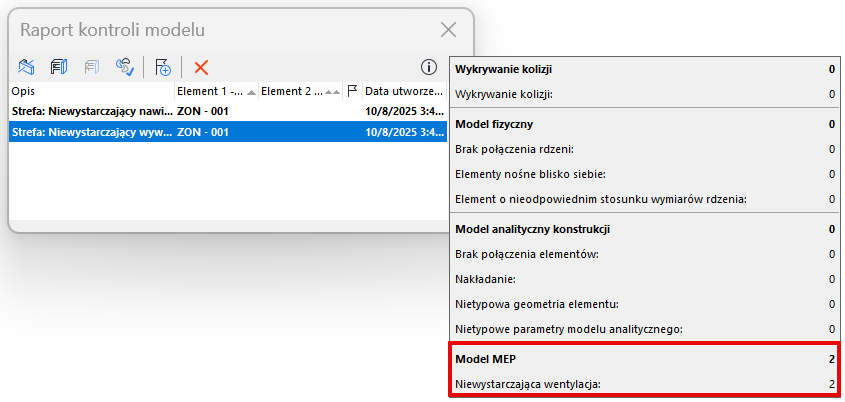

Raport z kontroli modelu zawiera listę stref, których parametry wentylacji nie spełniają wymagań. Przejrzyj powiązane elementy w modelu i stwórz uwagi, w razie potrzeby.



Tematy pokrewne:

Utwórz uwagę z raportu kontroli modelu

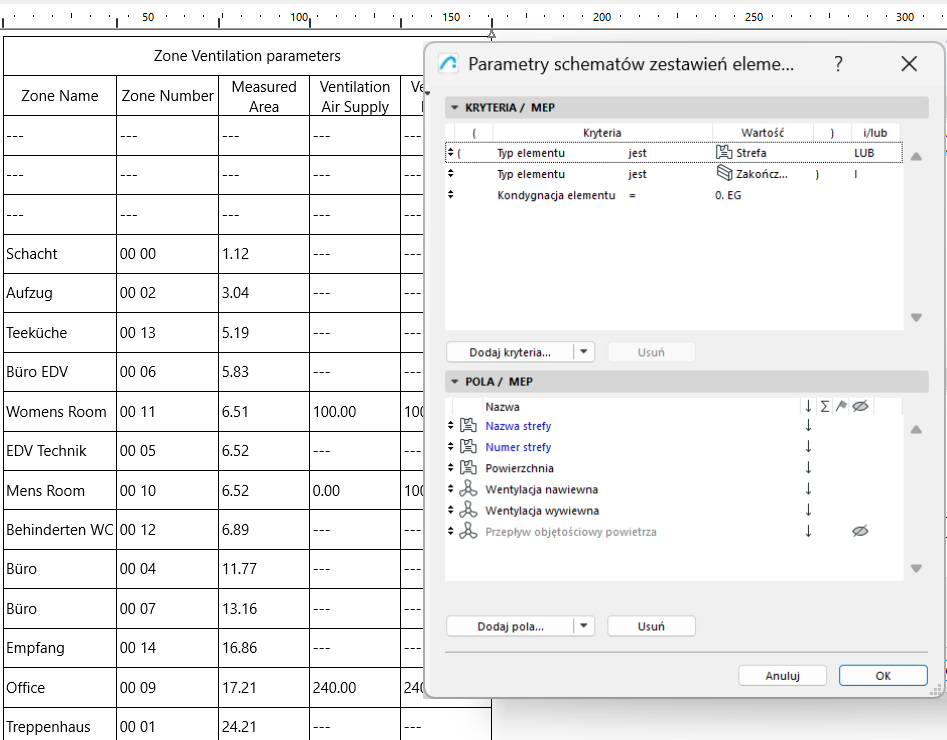

Tworzenie zestawienia stref i ich wymagań wentylacyjnych

W zestawieniach można także utworzyć listę stref, ich wymagań wentylacyjnych oraz przepływu objętościowego odpowiednich zakończeń i osprzętu.

W razie potrzeby można sprawdzać i edytować wartości bezpośrednio w Zestawieniu.
