Ustawienia projektu elektrycznego
Dostępne z Archicad Collaborate.

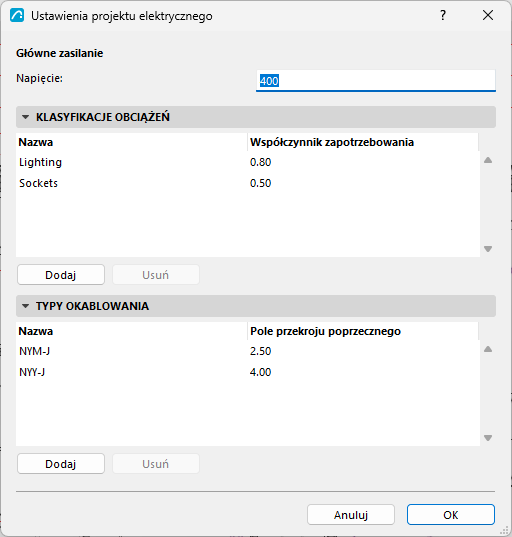

Użyj tego okna dialogowego, aby określić ustawienia elektryczne na poziomie projektu.
Otwórz okno dialogowe:
- za pomocą polecenia menu Opcje > Preferencje projektu > Ustawienia projektu elektrycznego lub
- z Paska narzędzi MEP.
Główne zasilanie
Ustaw Napięcie (w woltach – V) głównego zasilania elektrycznego w projekcie.
Klasyfikacje obciążeń
Określ klasy obciążeń używane przez urządzenia elektryczne w projekcie. Dla każdej klasyfikacji określ Nazwę i Współczynnik zapotrzebowania.
Uwaga: Współczynnik zapotrzebowania to zwykle wartość liczbowa z zakresu od 0 do 1. Określa on, w jakim stopniu wiele obciążeń lub grup obciążeń realnie pobiera moc w tym samym czasie – w porównaniu z teoretyczną maksymalną (zainstalowaną) mocą, która wystąpiłaby, gdyby wszystkie obciążenia pracowały jednocześnie przy pełnym obciążeniu. W obliczeniach Moc pozorna (woloampery – VA) urządzeń elektrycznych jest mnożona przez Współczynnik zapotrzebowania, aby uzyskać wartość parametru Obciążenie obliczeniowe (również woloampery – VA) poszczególnych urządzeń elektrycznych: Obciążenie obliczeniowe = Moc pozorna * Współczynnik zapotrzebowania (np. 15 VA * 0,8 = 12 VA).
Typy okablowania
Określ typy okablowania używane przez obwody w projekcie. Dla każdego z nich określ Nazwę i Pole przekroju poprzecznego (w milimetrach kwadratowych).
