Etykietowanie panelu elektrycznego

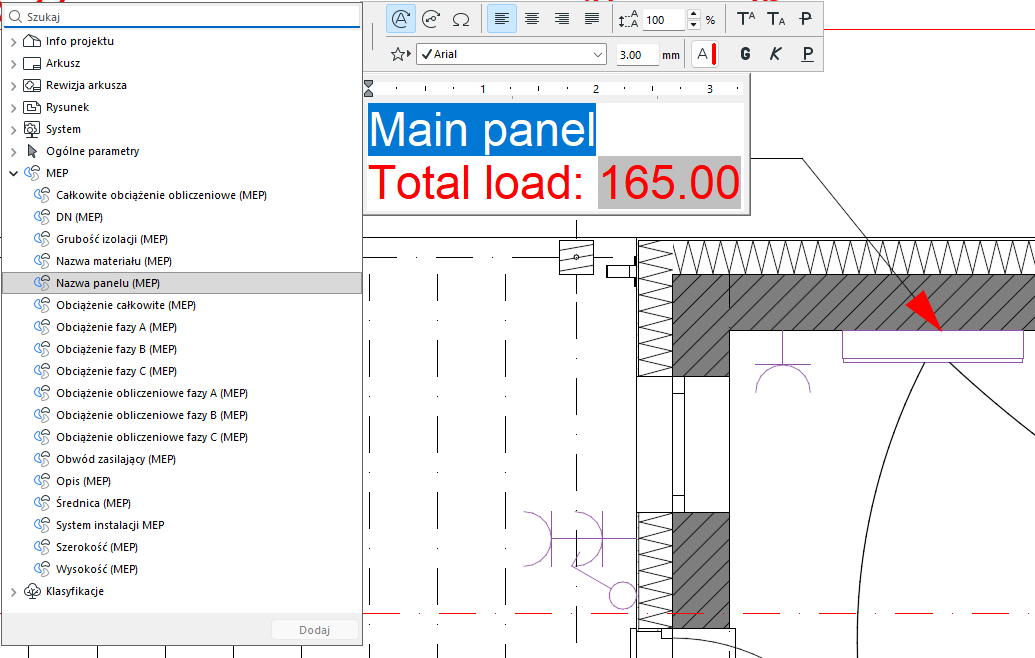

W przypadku paneli elektrycznych w kategorii MEP dostępne są następujące parametry Autotekstu.



Parametry Autotekstu zwracają następujące wartości:

  • Nazwa panelu – nazwa panelu elektrycznego. W przypadku obwodów nazwa nadrzędnego panelu.
  • Obciążenie fazy A/B/C – całkowite obciążenie elektryczne fazy A/B/C.

Przykład: Urządzenie elektryczne ma moc pozorną 15 VA i należy do obwodu korzystającego wyłącznie z fazy A (obwody i ich fazy definiuje się w oknie dialogowym ustawień panelu elektrycznego). Całe 15 VA zasili Obciążenie fazy A.

Uwaga: Jeśli pole wyboru Moc pozorna dla danego urządzenia jest odznaczone lub urządzenie nie należy do żadnego obwodu (jego pole Zasilanie ma wartość „Główne”), urządzenie nie wniesie żadnego wkładu do żadnej Fazy obciążenia.
  • Obciążenie całkowite – suma obciążeń faz A, B i C.
  • Moc zapotrzebowana fazy A/B/C – całkowite zapotrzebowanie na moc elektryczną fazy A/B/C. Obliczenia: Moc pozorna wnoszona przez Urządzenie elektryczne do Fazy jest mnożona przez wartość Współczynnika zapotrzebowania w oparciu o Klasyfikację obciążenia urządzenia.

Przykład: Urządzenie elektryczne wnosi 15 VA do Obciążenia fazy A. Jego Klasyfikacja obciążenia jest ustawiona na „Oświetlenie” ze Współczynnikiem zapotrzebowania 0,8 (zgodnie z definicją w Ustawieniach projektu elektrycznego). Zapotrzebowanie na moc, jaką urządzenie wnosi do Mocy zapotrzebowanej fazy A, wynosi 15 * 0,8 = 12 VA.

  • Całkowite zapotrzebowanie na moc – suma mocy zapotrzebowanych faz A, B i C.
