Menedżer obciążeń (dla Przypadków i Grup obciążeń)



Menedżer obciążeń zawiera listę wszystkich Przypadków obciążeń w projekcie, uporządkowanych w Grupy obciążeń.

Z Menedżera obciążenia można również importować lub eksportować przypadki obciążeń oraz grupy przypadków obciążeń.

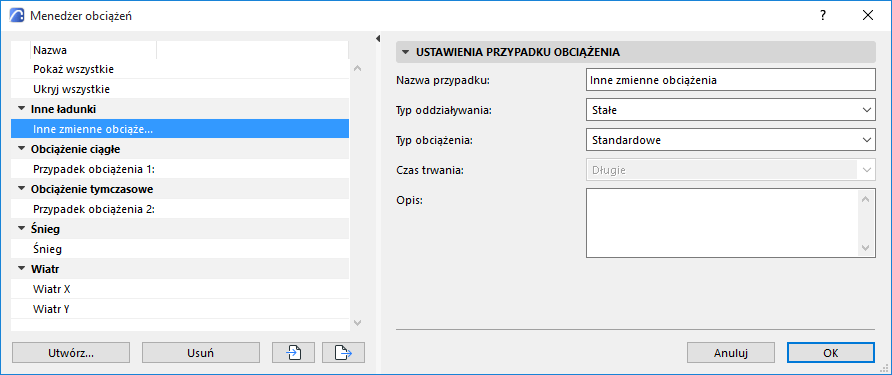

Rysunek 1. Menedżer obciążeń, z wybranym Przypadkiem obciążenia

Otwieranie Menedżera obciążeńStructuralLoadManager_18x1800279.jpg

Skorzystaj z jednej z poniższych procedur:

  • Opcje > Menedżer obciążeń
  • Pasek narzędzi Inżynieria konstrukcyjna
  • Użyj przycisku Edycja obciążeń w oknie dialogowym Kombinacja obciążeń

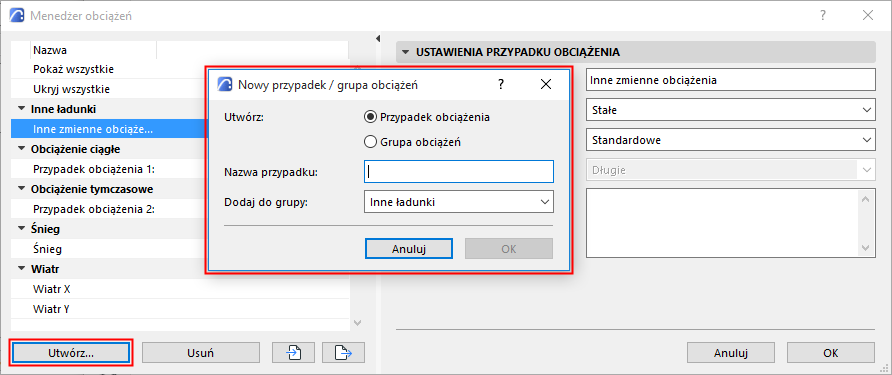

Utwórz Grupę obciążeń lub Przypadek obciążenia

  1. Kliknij Nowe
  2. W oknie dialogowym wybierz Przypadek obciążenia lub Grupę obciążenia.


Dla nowego Przypadku obciążenia:

  1. Dodaj do grupy: Wybrać Grupę obciążeń dla nowego Przypadku obciążenia, a następnie kliknij OK
  2. Nowy Przypadek obciążenia jest wyświetlany po lewej stronie okna dialogowego.
  3. Wybierz Przypadek obciążenia, aby uzyskać dostęp do jego ustawień po prawej stronie.

Dla nowego Przypadku obciążenia:

  1. Dodaj Nazwę grupy, a następnie kliknij OK
  2. Nowa Grupa obciążenia jest wyświetlana po lewej stronie okna dialogowego.
  3. Wybierz Grupę obciążenia, aby uzyskać dostęp do jej ustawień po prawej stronie.

Aby zapisać zmiany, kliknij OK w oknie dialogowym Menedżera obciążeń.

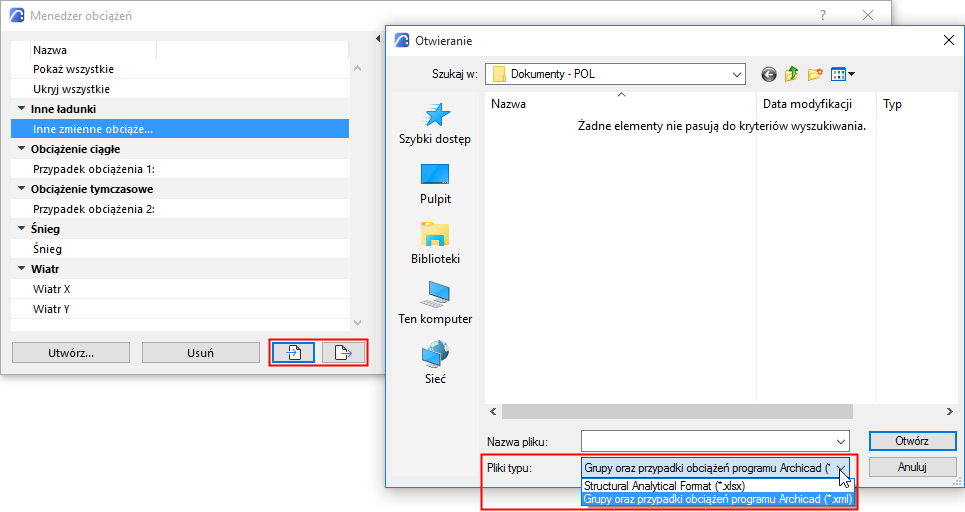

Importuj i eksportuj przypadki obciążenia i grupy obciążeń

W Menedżerze obciążeń za pomocą przycisków Import-Eksport możesz przenieść dane grupy obciążeń i przypadków obciążeń.

  • Archicad importuje te dane w formatach XML lub SAF.
  • Archicad eksportuje te dane tylko w formacie XML
