Utwórz/uaktualnij obciążenia zmienne

Dzięki tej funkcji inżynierowie budowlani mogą automatycznie generować obciążenia zmienne w strefach.

Jak to działa?

  • Zmapuj strefy (poprzez ich klasyfikację) do odpowiedniej kategorii obciążenia
  • Kategorie obciążeń określają wartości obciążenia zmiennego. W programie Archicad dostępne są domyślne definicje kategorii obciążenia, które można dostosować do własnych potrzeb.
  • Użyj menu Projekt > Elementy analtyczne konstrukcji > Utwórz/aktualizuj obciążenia zmienne

Które strefy generują obciążenia zmienne?

Obciążenia zmienne są generowane dla stref, które spełniają następujące warunki:

  • pole wyboru "Generuj obciążenia zmienne" jest aktywne (Ustawienia strefy)
  • strefa posiada Klasyfikację (Ustawienia strefy)
  • Klasyfikacja strefy jest mapowana do kategorii obciążenia (okno dialogowe Mapowanie obciążenia)

Aktywuj pole wyboru: Generuj obciążenia zmienne

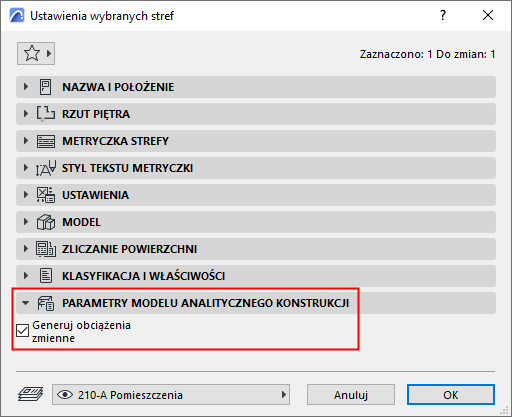

Włącz tę funkcję w Ustawieniach strefy lub w oknie informacyjnym (panel Parametry modelu analitycznego konstrukcji):



Klasyfikuj strefę

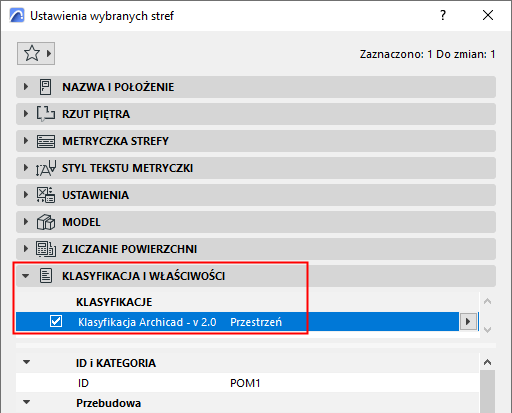

Klasyfikuj strefę w Ustawieniach strefy lub w oknie Info (panel Klasyfikacja i właściwości):



Skonfiguruj mapowanie obciążenia

  1. Otwórz menu Opcje > Mapowanie obciążenia

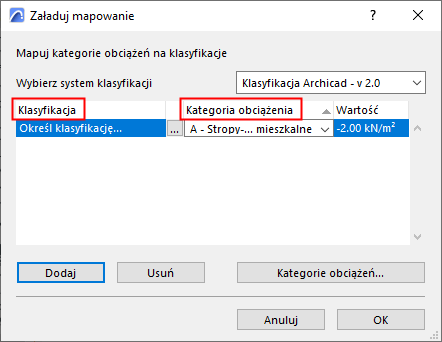

  2. Użyj tej tabeli, aby przyporządkować klasyfikacje (lewa kolumna) do kategorii obciążeń.

    • Kliknij przycisk Dodaj, aby utworzyć tyle reguł mapowania, ile potrzeba
    • W tym oknie dialogowym wyświetlana jest wartość kategorii obciążenia (aby edytować tę wartość, należy użyć okna dialogowego Kategorie obciążeń)

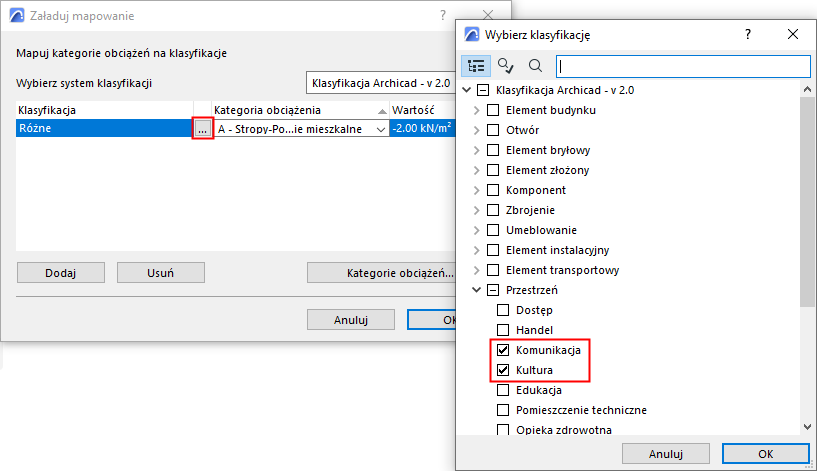

    • Do każdej kategorii obciążenia można przypisać jedną lub więcej klasyfikacji stref: w tym przypadku klasyfikacje "Sala konferencyjna" i "Biuro" są mapowane do jednej kategorii obciążenia.


Polecenie Utwórz obciążenia zmienne

  1. Upewnij się, że Model analityczny konstrukcji jest włączony: Należy użyć przycisku Pokaż model analityczny konstrukcji
    • w menu Widok
    • w pasku narzędzi Model analityczny konstrukcji
  2. Użyj menu Projekt > Elementy analtyczne konstrukcji > Utwórz/aktualizuj obciążenia zmienne
  3. Zaznacz pole Obciążenia zmienne.
  4. Wybierz Przypadek obciążenia dla obciążenia zmiennego.
  5. Kliknij OK.

Sprawdź uzyskane obciążenia powierzchni w 3D.



Aktualizuj obciążenia zmienne

Za każdym razem, gdy model ulega zmianie, można w ten sposób uaktualnić obciążenia zmienne.

Użyj menu Projekt > Elementy analtyczne konstrukcji > Utwórz/aktualizuj obciążenia zmienne

W razie potrzeby, nowe obciążenia zmienne są tworzone, aktualizowane lub usuwane, tak aby odzwierciedlić zmiany w modelu (np. geometria strefy, klasyfikacja) lub w mapowaniu obciążeń.
