Ustawienia narzędzia Obciążenie

W programie Archicad występują trzy kategorie wypełnień:

  • Obciążenie punktowe
  • Obciążenie liniowe
  • Obciążenie powierzchniowe


Aby otworzyć jego Ustawienia, kliknij dwukrotnie na narzędzie w palecie narzędzi.

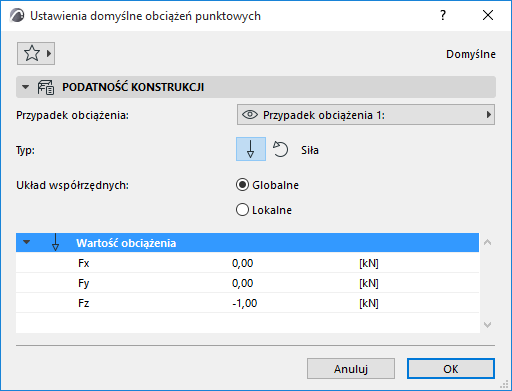

Ustawienia Obciążenia punktowego

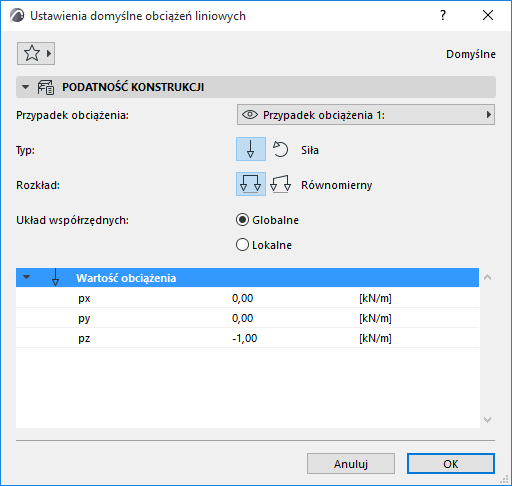

Ustawienia Obciążenia liniowego

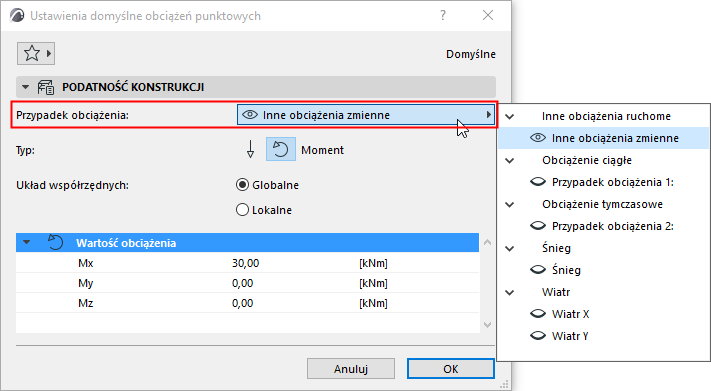

Przypadek obciążenia

Wybierz Przypadek obciążenia dla tego Elementu obciążenia.



Przypadek obciążenia określa, czy element Obciążenie jest widoczny (podobnie, jak widoczność elementu w zależności od statusu jego Warstwy).

Note:

  • Skonfiguruj widoczny przypadek obciążenia (lub przypadki obciążenia) za pomocą palety Przypadek obciążenia, widocznej domyślnie w środowisku pracy Konstrukcja.
  • Widoczny Przypadek obciążenia można zapisać dla każdego widoku w Ustawieniach widoku.

Typ

Wybierz Siłę lub Moment, aby opisać zachowanie Obciążenia.

Moment jest oznaczony zakrzywioną strzałką z podwójnym grotem.

ForcePointLoad00285.png     MomentPointLoad00286.png

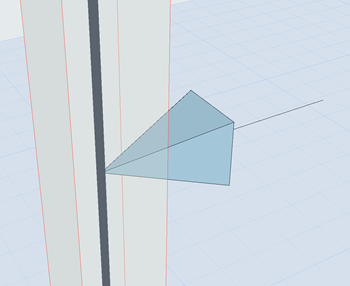

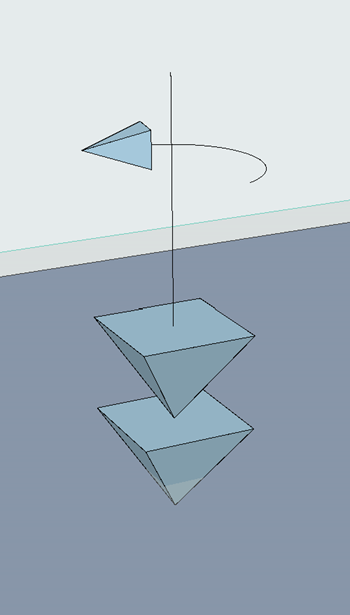

Siła punktowa                                                  Moment punktowy

Rozkład (tylko Obciążenia liniowe)

Opisuje rozkład Obciążeń na całej długości.

  • Stały: Obciążenie rozkłada się równomiernie wzdłuż krawędzi. Wartości Obciążenia są identyczne na obu końcach.
  • Trapezowa: Wartości Obciążenia są różne na obu końcach. Intensywność Obciążenia zmienia się liniowo pomiędzy tymi dwoma punktami.

Układ współrzędnych

Określa sposób interpretacji kierunku wektora wartości Obciążenia.

  • Globalny (Układ współrzędnych): globalny układ współrzędnych projektu
  • Lokalny (Układ współrzędnych): kierunek zdefiniowany dla elementu nadrzędnego Obciążenia

Wartość obciążenia

Dla każdego Obciążenia należy określić jego intensywność w każdym kierunku

Wartość Obciążenia punktowego

Opis

Siła punktowa

Fx, Fy, Fz

Wielkość Siły przyłożonej w kierunku X, Y i Z.

Moment punktowy

Mx, My, Mz

Wielkość Siły przyłożonej w kierunku X, Y i Z.

Wartość Obciążenia liniowego

Opis

Siła liniowa

px, py, pz

Wielkość Siły przyłożonej w kierunku X, Y lub Z we wszystkich punktach wzdłuż Linii obciążenia

px1, py1, pz1

Wielkość Siły przyłożonej w kierunku X, Y lub Z we wszystkich punktach początkowych wzdłuż Linii obciążenia

px2, py2, pz2

Wielkość Siły przyłożonej w kierunku X, Y lub Z we wszystkich punktach końcowych wzdłuż Linii obciążenia

Moment liniowy

Mx, My, Mz

Wielkość Momentu przyłożonego w kierunku X, Y lub Z we wszystkich punktach wzdłuż Linii obciążenia

Mx1, My1, Mz1

Wielkość Momentu przyłożonego w kierunku X, Y lub Z we wszystkich punktach początkowych Linii obciążenia

Mx2, My2, Mz2

Wielkość Momentu przyłożonego w kierunku X, Y lub Z we wszystkich punktach końcowych Linii obciążenia

Wartość Siły powierzchniowej

Opis

px, py, pz

Wielkość Siły przyłożonej w kierunku X, Y i Z Obciążenia powierzchniowego.

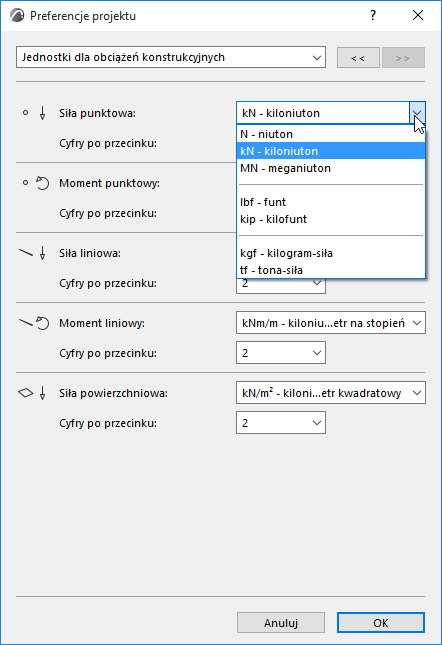

Jednostki dla obciążeń konstrukcyjnych (Preferencje projektu)

Dla każdego narzędzia i typu obciążenia należy ustawić jego jednostki w menu Opcje > Preferencje projektu > Jednostki dla obciążeń konstrukcyjnych:
