Konfiguracja reguł dopasowania

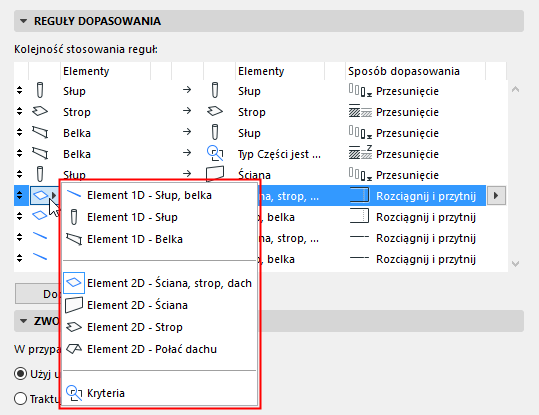

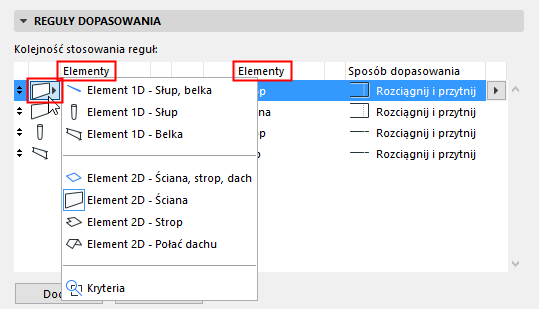

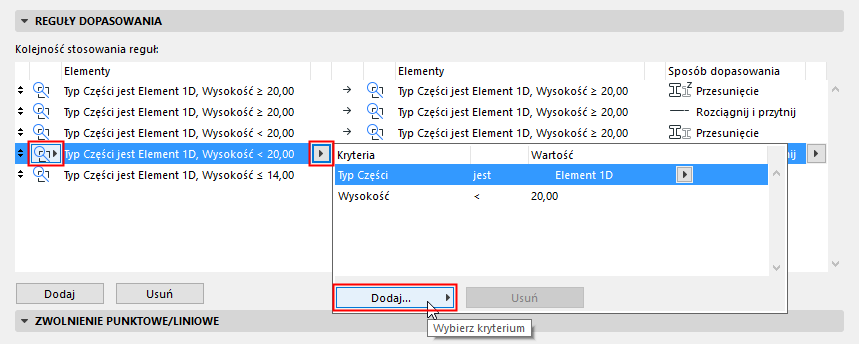

Określ dwie grupy elementów: Elementy według typu lub kryteriów (zobacz Elementy w regule dopasowania poniżej)

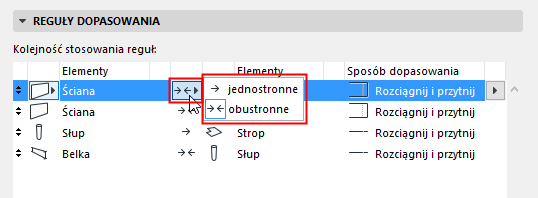

Określ metodę reguły (zobacz Metody reguł dopasowania: Jeden element do drugiego lub Względem siebie poniżej)

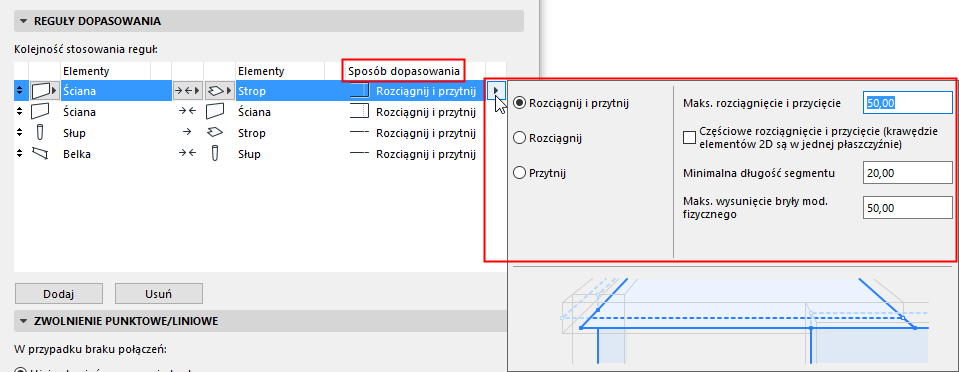

Określ Typ wyrównania.
Określ dodatkowe opcje w zależności od funkcji
Więcej szczegółów, patrz Typy i opcje wyrównania.

Uwagi dotyczące reguły dopasowania

Reguły są stosowane w kolejności, w jakiej pojawiają się na liście, zastosowana zostaje każda z nich. Można przeciągać reguły, aby zmienić ich kolejność.
Ogólnie mówiąc, zasady reguły Przesunięcia znajdują się na górze listy: wykorzystywane są nie do tworzenia połączeń samych w sobie, ale do ustawiania elementów w taki sposób, by reszta reguł (Rozciągnięcie, Skrócenie) mogła zadziałać w odpowiedni sposób.

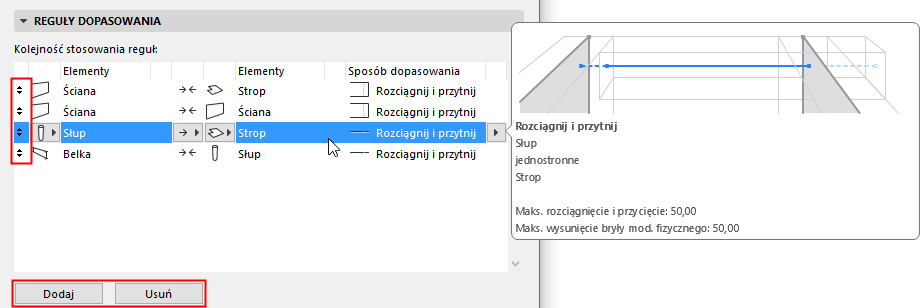

Należy najechać na dowolną regułę dopasowania, aby zobaczyć okno rozwijane zawierające parametry i podgląd.
Reguły można dodawać lub usuwać za pomocą przycisków znajdujących się w dole panelu reguł dopasowania.
Ważne: Po usunięciu reguły powiązane dopasowanie przestanie obowiązywać, a model analityczny konstrukcji powróci do stanu wyjściowego!

Elementem w regule dopasowania może być

Ta opcja pokazuje, w jaki sposób dopasowania powinny objąć dwie grupy elementów w regule dopasowania.

Jednostronne: Elementy w lewej kolumnie zostają zmodyfikowane; elementy w prawej kolumnie pozostaną niezmienione. Użyj tej metody, aby Rozciągnąć i/lub Skrócić lub Przesunąć elementy z jednej grupy względem siebie. Regulacje Przesunięcie i Przyciąganie zawsze wykorzystują tę jednokierunkową metodę.
Obustronne : Elementy z obu grup zostają zmodyfikowane. Użyj tej metody, aby Rozciągnąć i/lub Skrócić elementy z dwóch grup względem siebie.

Więcej szczegółów i przykładów w kolejnych rozdziałach:
