Rozciągnij Element 2D

Częściowo lub całkowicie rozciągnij jedną krawędź wieloboku Elementu 2D, tak by mogła połączyć się z najbliższym Elementem.

Dla każdej regulacji rozciągania możesz określić maksymalną dopuszczalną wielkość rozciągnięcia (“Maks. rozciągnięcie"). Ta odległość mierzona jest pomiędzy niezmienionymi węzłami Elementu 1D i/lub niezmienionymi płaszczyznami Elementu 2D.

Uwaga: Określone tolerancje to wartości typu długość: zastosowanie mają jednostki określone dla długości w menu Preferencje > Jednostki robocze.



ROZCIĄGNIĘCIE ELEMENTU 2D DO ELEMENTU 1D

Rozciągnij 2D do 1D (jeden element do drugiego)




Rozciągnij 2D do 1D (względem siebie)


Rysunek 1. Kolumna 1D zostaje rozciągnięta, aby dosięgnąć do Stropu; Krawędź Stropu 2D zostaje rozciągnięta, aby dosięgnąć boku Belki

Częściowe rozciągnięcie

Zaznacz to pole, aby rozciągnąć wyłącznie część krawędzi Elementu 2D. Dotyczy to sytuacji, w których element bazowy 1D leży na tej samej płaszczyźnie, co rozciągany Element 2D.



Minimalna długość segmentu

Jeśli aktywowano Częściowe rozciągnięcie: Część krawędzi zostanie rozciągnięta, tylko jeśli ma przynajmniej określoną długość.



ROZCIĄGNIĘCIE ELEMENTU 2D DO ELEMENTU 2D

Rozciągnij 2D do 2D (jeden element do drugiego)




Rozciągnij 2D do 2D (względem siebie)

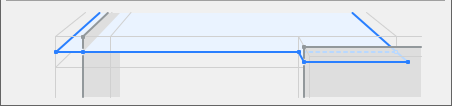

Częściowe rozciągnięcie

Zaznacz to pole, aby rozciągnąć wyłącznie część krawędzi Elementu 2D. Dotyczy to sytuacji, w których element bazowy 2D leży na tej samej płaszczyźnie, co rozciągany Element 2D.



Minimalna długość segmentu

Jeśli aktywowano Częściowe rozciągnięcie: Część krawędzi zostanie rozciągnięta, tylko jeśli ma przynajmniej określoną długość.
