Opcje Przesunięcia w przypadku wielu Elementów bazowych
Odsunięcie zawsze zachodzi w jednym kierunku (jeden element do drugiego): dopasowywane Elementy zostaną przesunięte do swoich elementów bazowych; Elementy bazowe nie ulegną zmianie. Co w sytuacji, gdy występuje kilka możliwych elementów bazowych?
W takim przypadku użyj opcji “Wiele elementów bazowych” (pokazana na ilustracjach niżej), aby określić preferowaną grupę elementów bazowych na podstawie ich geometrii.
W wyświetlonym oknie dialogowym klikaj ikony, aby wyświetlić tekst i ilustrację dla każdej możliwości.

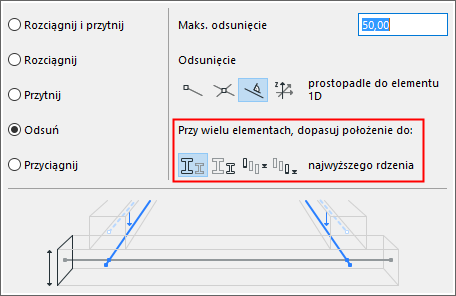

Opcje elementu bazowego przy odsuwaniu do Elementu 1D
W przypadku wielu elementów bazowych, odsuń do elementu, który posiada
- Rdzeń w najwyższym położeniu
Przesunięcie do bazowego Elementu(-ów) 1D o Większym wymiarze wysokości
- Rdzeń w najniższym położeniu
Przesunięcie do bazowego Elementu(-ów) 1D o Mniejszym wymiarze wysokości
- Najwyższe położenie
Odsunięcie do elementu(-ów) bazowego(-ych) 1D, który(-e) posiada(ją) najwyższą wartość wzniesienia
- Najniższe położenie
Odsunięcie do elementu(-ów) bazowego(-ych) 1D, który(-e) posiada(ją) najniższą wartość wzniesienia
Opcje elementu bazowego przy odsuwaniu do Elementu 2D
 |
 |
|

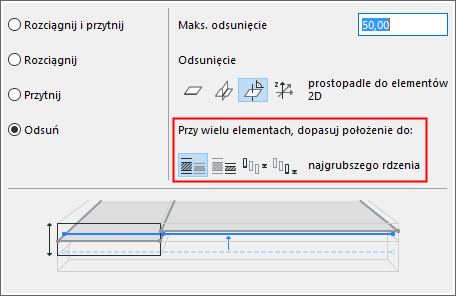

Odsunięcie Elementu 1D do 2D |

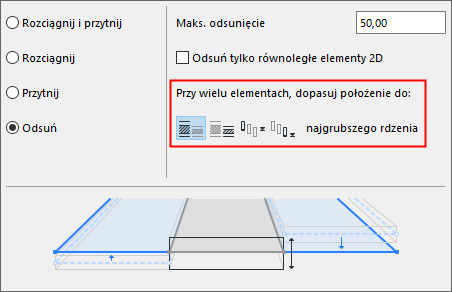

Odsunięcie Elementu 2D do 2D |
W przypadku wielu elementów bazowych, odsuń do elementu, który posiada
- Najgrubszy rdzeń
Odsunięcie do elementu(-ów) bazowego(-ych) 2D, który(-e) posiada(ją) największą grubość rdzenia
- Najcieńszy rdzeń
Odsunięcie do elementu(-ów) bazowego(-ych) 2D, który(-e) posiada(ją) najmniejszą grubość rdzenia
- Najwyższe położenie
Odsunięcie do elementu(-ów) bazowego(-ych) 2D, który(-e) posiada(ją) najwyższą wartość wzniesienia
- Najniższe położenie
Odsunięcie do elementu(-ów) bazowego(-ych) 2D, który(-e) posiada(ją) najniższą wartość wzniesienia

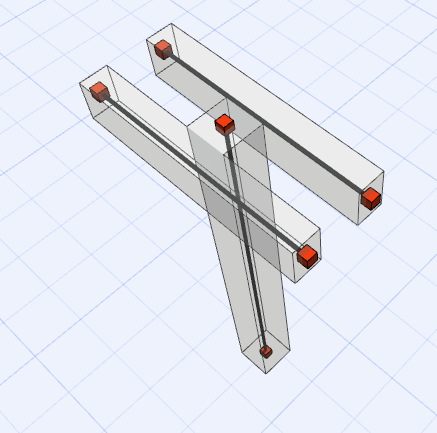

Jeśli nadal istnieje wiele możliwych elementów bazowych:
Element bazowy jest wybierany w następującej kolejności priorytetów:
