Przykład 2: Rozciągnij belki do słupów

Aby przedstawić ten typ wyrównania, użyjmy prostej konstrukcji stalowej składającej się ze słupów, belek i podpór ukośnych:



Widzimy, że elementy 1D belek nie są połączone ze słupami: nie ma ciągłości, która jest wymagana do analizy konstrukcji.

Rozwiązaniem jest wygenerowanie reguły, która rozciągnie osie belek do słupów.

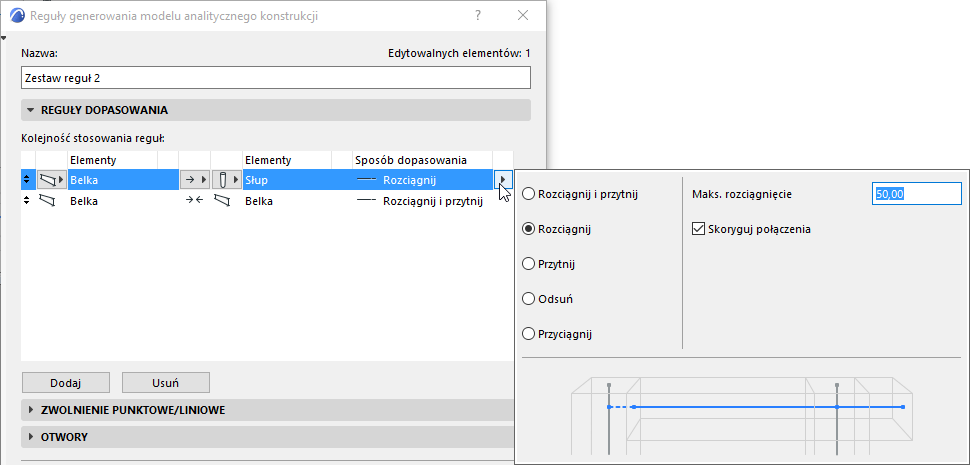

  • Grupa 1 elementów: Belka
  • Grupa 2 elementów: Słup
  • Metoda: jeden element do drugiego (rozciągnij Belkę do Kolumny, ale Kolumnę pozostaw bez zmian).
  • Sposób dopasowania: Rozciągnij
  • Dodatkowe opcje rozciągnięcia: maksymalne dozwolone rozciągnięcie.
    Uwaga: Określone tolerancje to wartości typu długość: zastosowanie mają jednostki określone dla długości w menu Preferencje > Jednostki robocze.


Belki stykają się teraz ze słupami, ale połączenie nadal nie jest prawidłowe.

Więcej szczegółów w kolejnym rozdziale: Przykład 3: Przyciągnięcie.
