Jednocześnie można ręcznie edytować tylko jednego członka (bez możliwości wielokrotnego wyboru).
Polecenia są dostępne na Rzutach, Przekrojach, Wzniesieniach i widokach 3D - o ile mają sens w danym widoku.
Jeśli element jest edytowany ręcznie, nie działa już jako regulator. Jednak ręcznie edytowany Element może nadal odgrywać rolę celu Reguły dopasowania.
Ręcznie edytowany element porusza się (lub obraca lub odbija) wraz z elementem modelu fizycznego.
Rozciągnij Element 1D
Wybierz element 1D i kliknij węzeł.
Z palety podręcznej wybierz polecenie Rozciągnij:

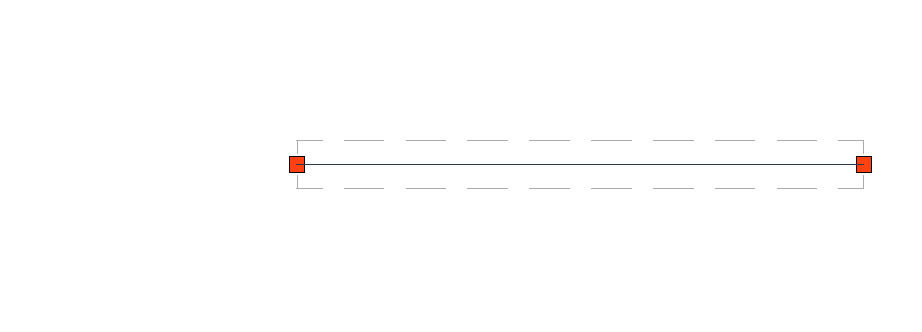

Rozciągnij długość elementu Rysunek 1. Belka prosta - ręczne rozciągnięcie

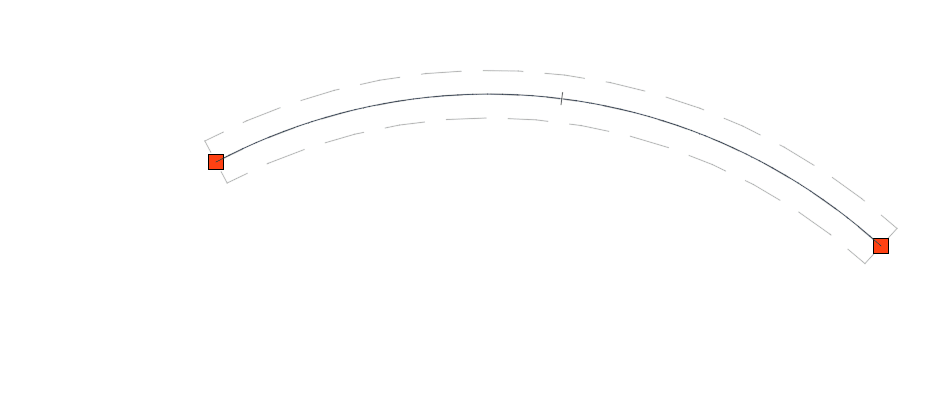

Rozciąganie kątowe długości elementu (belka zakrzywiona): Dostosuj koniec elementu 1D przy zachowaniu tej samej krzywej. Rysunek 2. Łuk - ręczne rozciągnięcie
Przesuń węzeł elementu 2D
Wybierz element 2D i kliknij węzeł. (Niedostępne dla prostej ściany na Rzucie)
Wybierz element 2D i kliknij krawędź. (Niedostępne dla prostej ściany na Rzucie)
Z palety pomocniczej wybierz Wstaw nowy węzeł. Rysunek 5. Strop - wstaw węzeł
Aby usunąć węzeł, przeciągnij go na inny węzeł. (Nie ma dedykowanej interakcji do usuwania węzłów.)
Cofnij ręczną edycję
Przywróć każdą ręczną edycję do oryginalnej geometrii elementu.
Dla wybranego elementu, którego Element konstrukcyjny edytowałeś ręcznie, znajdź polecenie Przywróć:
Paleta pomocnicza
Ustawienia elementu lub pole Info (panel Parametry analityczne konstrukcji)
Polecenie Przywróć nie ma wpływu na ręczne ustawienia Mimośrodu lub Zwolnienie krawędzi.
Cechy ręcznie edytowalnych elementów
Właściwości elementu są dostępne, aby pomóc w identyfikacji elementów 1D i 2D, które zostały ręcznie edytowane:
Dla elementów 1D: Element rozciągnięty ręcznie
Dla elementów 2D: Geometria elementu zmieniona ręcznie
Uwzględniono te właściwości w całym interfejsie Archicad, w tym:
Znajdź i zaznacz
Menedżer właściwości i Edytor wyrażeń

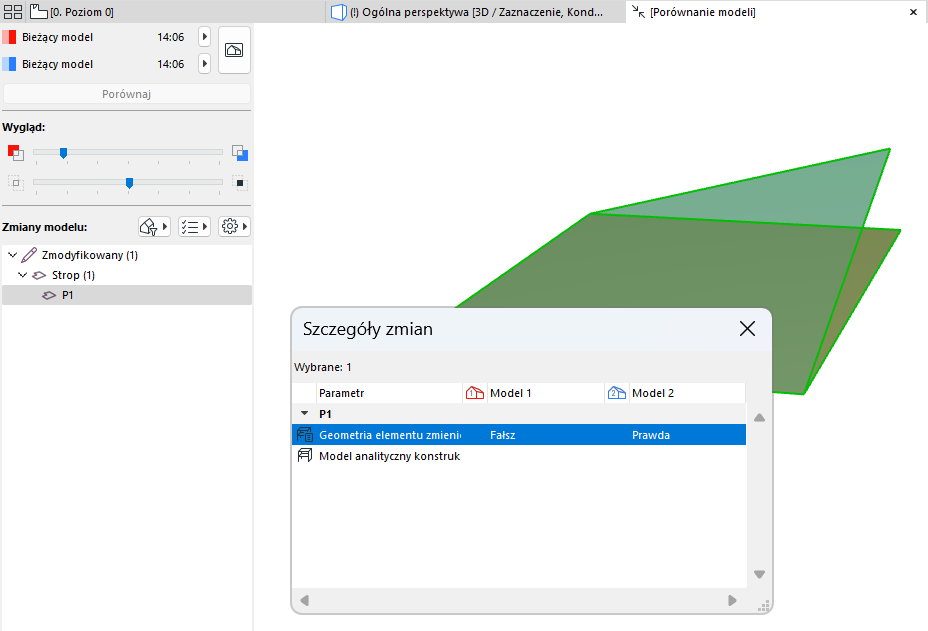

Porównanie modeli SAM (szczegółowe zmiany)Rysunek 6. Wyświetl ręczne zmiany w Porównaniu modeli strukturalnych

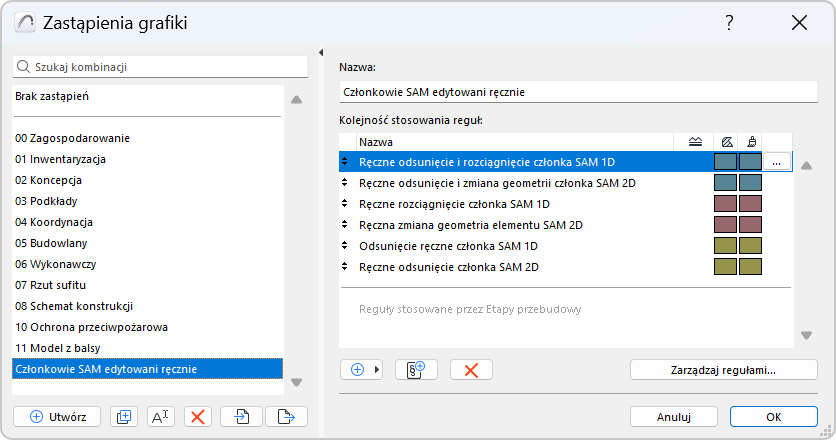

Reguły i kryteria Zastąpienia graficznego - Użyj kombinacji Zastąpienia graficznego, aby uzyskać natychmiastową wizualną informację zwrotną na temat ręcznie edytowanych Elementów konstrukcyjnych.
