Zwolnienia punktowe/liniowe

Dla każdego elementu 1D i 2D w modelu analitycznym konstrukcji można określić odpowiednio wartości zwolnień punktowych i liniowych.

Wartości przesuwu (U) i obrotu (Fi) wyrażają przeniesienie sił na zakończenia lub krawędzie elementu konstrukcji, w trzech kierunkach jego lokalnego układu współrzędnych (osie x, y i z).

Wartości te nie mają wpływu na model fizyczny, ale są niezbędne do analizy konstrukcji.

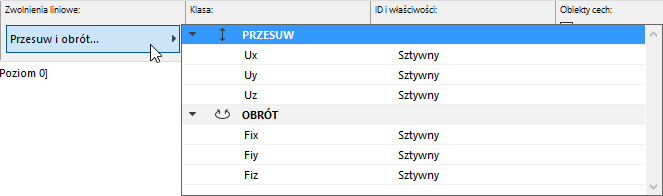

Kontrolery zwolnienia / zwolnienia liniowego są dostępne w panelu Parametry modelu analitycznego konstrukcji w odpowiednich oknach dialogowych ustawień elementu oraz w palecie Info.


  • Dla elementów 1D: określ wartości przesuwu i obrotu dla zakończeń (jednakowe wartości lub osobno dla każdego zakończenia).
  • Dla elementów 2D: określ wartość przesuwu i obrotu dla wszystkich krawędzi.

    Note:

Wartości zwolnień: Sztywne, Swobodne, Własne

Wszystkie zwolnienia ustawione są domyślnie jako sztywne, ale można określić alternatywne wartości dla każdego kierunku i elementu, aby osiągnąć zwolnienia stałe, przegubowe bądź przesuwne:

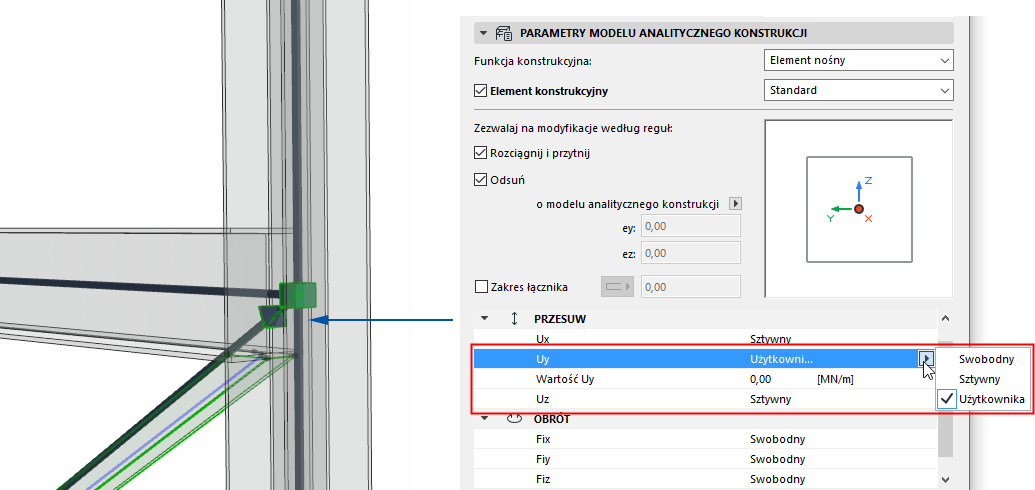

  • W dowolnie zaznaczonym elemencie: wybierz sztywne, swobodne lub własne

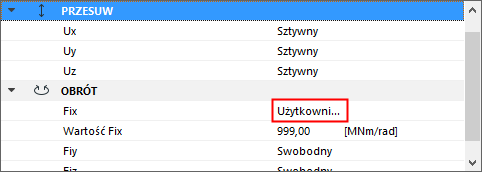

  • Dla Własnych: należy ręcznie wprowadzić żądane wartości.


Symbole zwolnień punktowych/liniowych

Włącz Zwolnienia/Zwolnienia liniowe aby wyświetlić symbole zwolnień na zakończeniach lub krawędziach elementów. (Domyślnie, wszystkie zakończenia i krawędzie określone są jako sztywne.)



Wszystkie sztywne

Jeśli wartości zwolnień elementów są wszystkie ustawione jako sztywne (opcja domyślna), nie zostanie pokazany żaden symbol.

Zwolnienie przegubowe

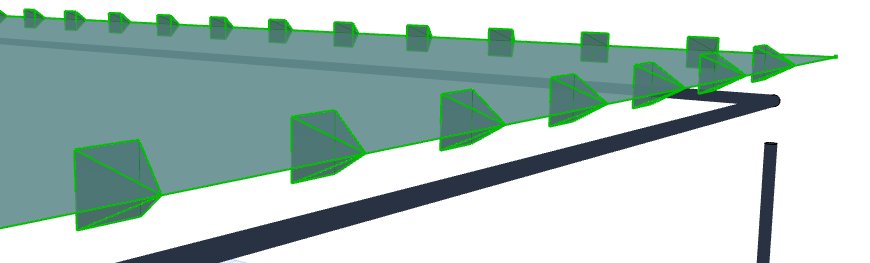

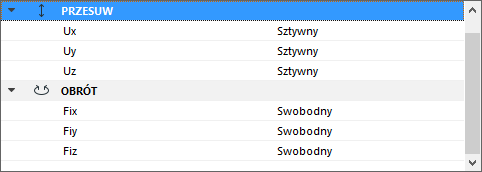

Elementy o zwolnieniu przegubowym przesuwnym lub przegubowo nieprzesuwnym (wszystkie przesuwy sztywne, wszystkie obroty swobodne): oznaczone symbolem piramidy

HingedEdge.png HingedEdge3D.png

Inne zwolnienie

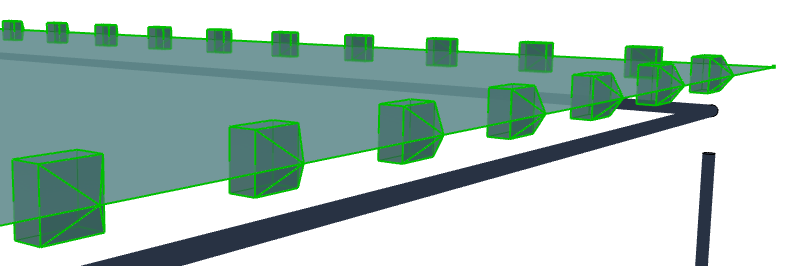

Dla elementu korzystającego z innych zwolnień przesuwu bądź obrotu: oznaczone symbolem domu


Kolor zwolnień punktowych/liniowych

Dostosuj kolory w Reprezentacja modelu analitycznego konstrukcji (Preferencje) .

Jednakowe zwolnienia

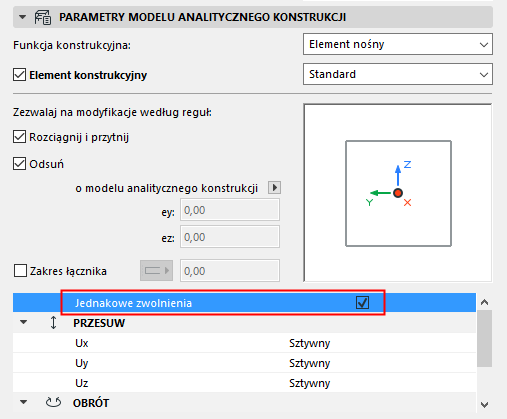

Dla elementów 1D należy zaznaczyć to pole, aby określić równe wartości na obu zakończeniach. W przeciwnym razie, należy określić wartości osobno dla każdego zakończenia.



Określ własne zwolnienia dla każdej krawędzi

Dla elementów 2D ustawienia zwolnień liniowych można dostosować poprzez paletę pomocniczą:

  1. Zaznacz element 2D.

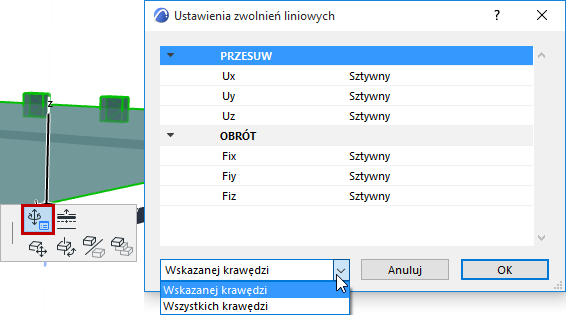

  2. W palecie pomocniczej krawędzi wybierz Indywidualne ustawienia krawędzi.
  3. Określ wartości zwolnień liniowych.
    • Aktywuj “Wskazaną krawędź”, aby zastosować wartości jedynie dla wskazanej krawędzi.
    • Lub aktywuj “Wszystkie krawędzie”
  4. Kliknij OK, aby zastosować zmiany.
