z menu Projekt > Narzędzia inżynierii konstrukcyjnej > Podpora konstrukcyjna
Na rzucie lub w oknie 3D: najedź na element analityczny konstrukcji, dla którego ma zostać dodana podpora.
W zależności od rodzaju elementu (1D lub 2D), informacje graficzne przedstawiają dostępne rodzaje podpór: Punkt, Linia i/lub Powierzchnia.

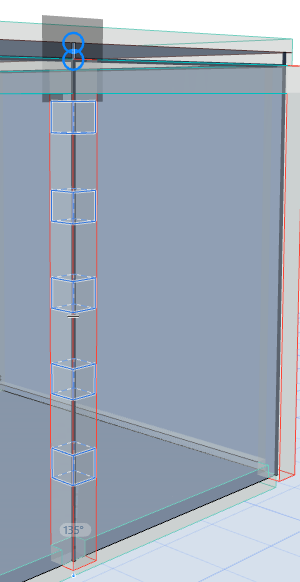

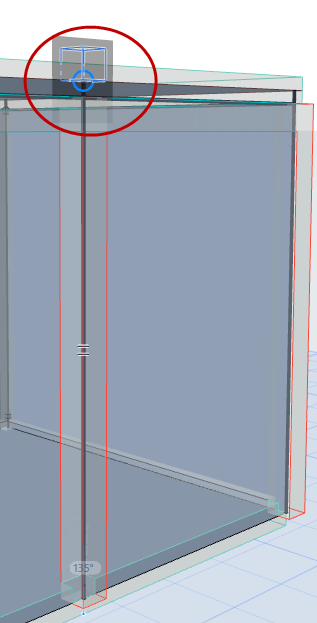

Podgląd graficzny: Podpora punktowa i liniowa 1D

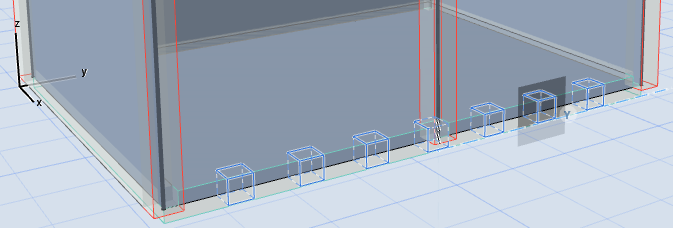

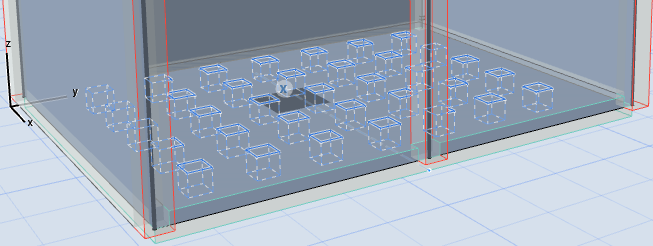

Rysunek 1. Podgląd graficzny: Podpora punktowa i liniowa 2D
Kiedy wyświetli się żądana geometria podpory, należy ją kliknąć.

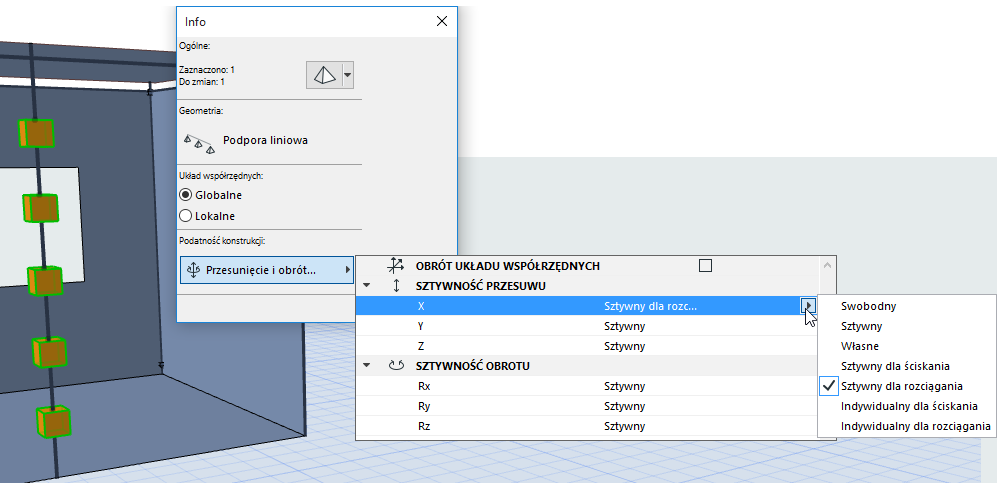

Zastosuj ustawienia narzędzia Podpora w Palecie Info, aby ustawić dodatkowe opcje, jeśli będą potrzebne.Rysunek 2. Przemieszczenie/Sztywność obrotu elementu podpory liniowej
Domyślne ustawienia narzędzia Podpora
Wstawiając nową podporę zwróć uwagę, że ustawienia domyślne elementu obejmować będą opcje i jednostki robocze używane przez podpory punktowe (niektóre z nich nie dotyczą innych geometrii podpór). Ustaw wartości potrzebne do określonej geometrii podpory (np. Podpory liniowej lub powierzchniowej).
Po wstawieniu, ustawienia wybranych podpór będą teraz obejmować prawidłowe i odpowiednie opcje oraz jednostki robocze.
“Polecenie Tworzenie podpór strukturalnych
Użyj polecenia Utwórz podpory, aby wygenerować podpory na wielu elementach. Ta funkcja działa dla wybranych elementów lub (jeśli nie wybrano innych elementów) dla całego modelu analitycznego konstrukcji.
Wybierz elementy, które wymagają podparcia.
Użyj opcji Projekt > Elementy analityczne konstrukcji > Utwórz podpory;

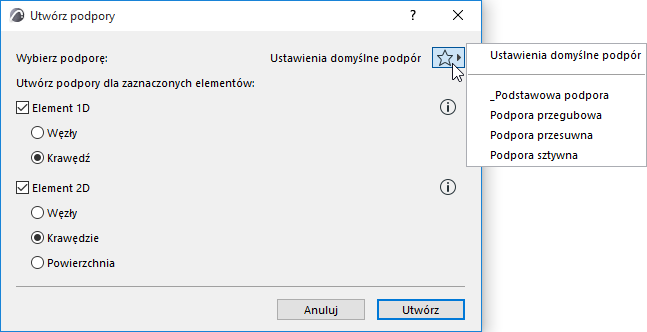

W wyświetlonym oknie dialogowym ustaw opcje rozmieszczenia podpór dla Elementów 1D i/lub 2D (lub wybierz Ulubione ustawienia narzędzia Podpora).
W zależności od zaznaczonych elementów, niektóre opcje mogą być wyszarzone.

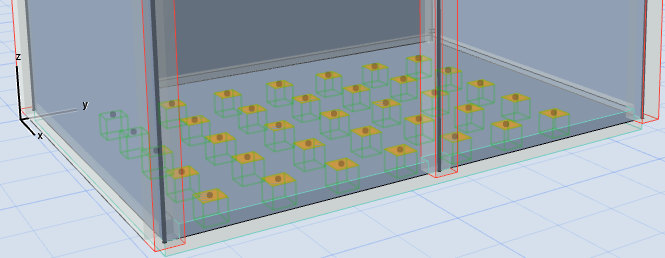

Kliknij Utwórz. Podpory pojawiają się na wybranych Elementach.
