Użyj właściwości elementu dla bardziej precyzyjnego mapowania materiałów

W niektórych przypadkach użytkownik będzie musiał mapować pojedynczy Materiał budowlany Archicada do postaci różnych materiałów SAF. W oprogramowaniu do analizy konstrukcyjnej ten sam typ materiału może posiadać różne klasy wytrzymałości (np. Beton - C20/25, C30/37 itd.).

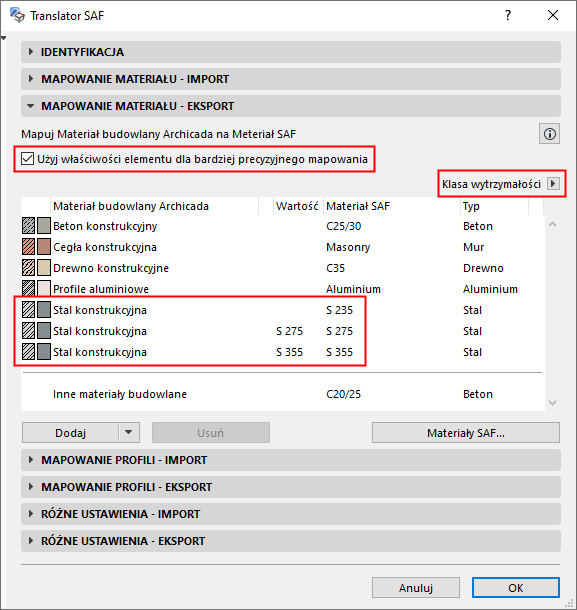

1. Zaznacz to pole, aby uwzględnić opcję ‘Użyj właściwości elementu dla bardziej precyzyjnego mapowania’.
2. Udostępniona zostanie lista rozwijana Wybierz właściwość. Wybierz pojedynczą właściwość Archicada, aby zróżnicować Materiały budowlane (tutaj: Klasa wytrzymałości).
   Uwaga: Wyskakujące okienko zawiera wszystkie właściwości projektu Archicada.

   Na przykład materiał budowlany „Stal - konstrukcyjna” w tym modelu Archicada wymaga trzech różnych definicji mapowania SAF, aby odzwierciedlić trzy różne wartości klasy wytrzymałości: S 275, S 355 i niezdefiniowana.

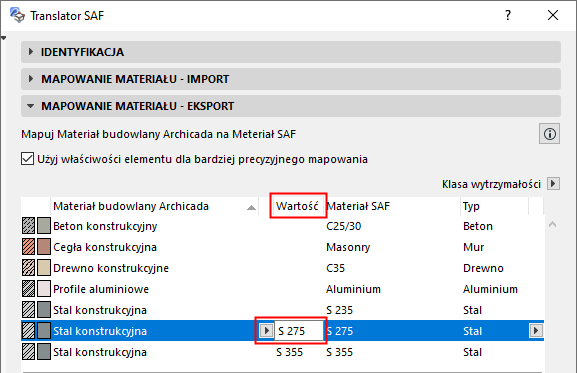

3. Kolumna “Wartość” została dodana do reguły mapowania: kliknij w polu Wartość i wprowadź odpowiednie dane (np. S 275 lub S 355 dla materiału budowlanego stal konstrukcyjna).





   Ważne uwagi:

   • W przedstawionym modelu Archicada można użyć tylko jednej właściwości elementu jako wartości mapowania materiałów SAF.
   • Do Mapowania materiałów SAF można użyć tylko właściwości elementów typu ciąg.
   • Aby możliwe było mapowanie według wartości właściwości, wartość właściwości musi być przypisana do elementów Archicad (np. w Ustawieniach belek lub słupów) - nie do Materiałów budowlanych.

Przykład: Materiał budowlany o różnych wartościach właściwości wytrzymałościowych

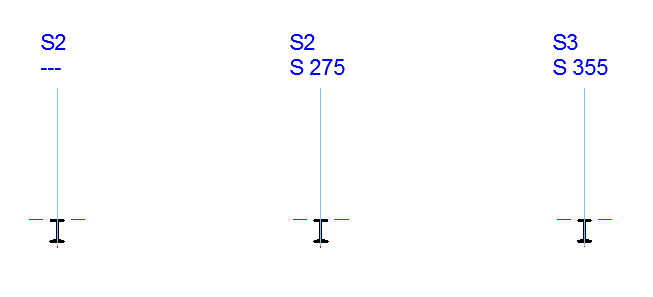

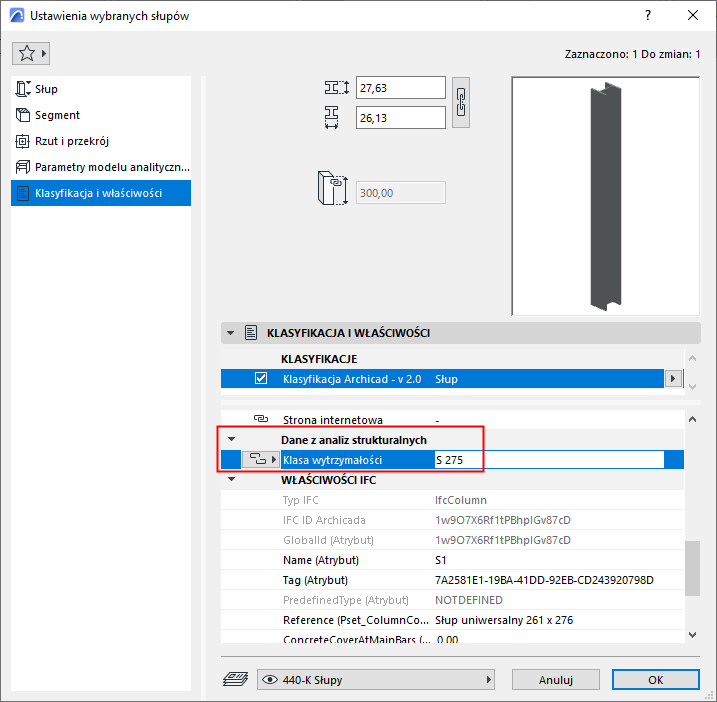

W tym modelu w kilku elementach Archicada zastosowano materiał budowlany stal konstrukcyjna, ale o różnych wartościach odpowiadającym właściwościom klasy wytrzymałości, w Ustawieniach elementu Klasyfikacja i właściwości.
