Użyj zewnętrznej bazy danych do przetworzenia niezmapowanych profili

Wychodzące profile Archicada i przychodzące Mapowanie profile SAF 1D są mapowane na podstawie definicji w panelach Mapowanie profili (odpowiednio dla eksportu i importu).

W przypadku tych profili, które NIE są mapowane według nazwy na liście Mapowanie profili: można aktywować automatyczne mapowanie w oparciu o domyślną bazę danych. Może to zaoszczędzić dużo czasu i wysiłku w porównaniu do ręcznego mapowania.

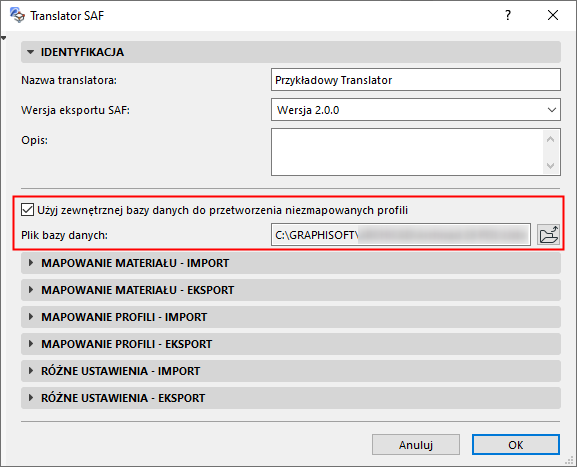

Aktywuj to pole wyboru w panelu Identyfikacja w programie Translator SAF.



Jeśli ta opcja jest zaznaczona, Mapowanie profili będzie korzystać z predefiniowanej listy (plik Excel o nazwie „ExternalDB”) w celu zmapowania wszystkich wychodzących, fabrycznych profili Archicada, które NIE SĄ mapowane według nazwy w panelu Mapowanie profili.

Uwaga: Dla każdego przychodzącego przekroju SAF, który nie ma odpowiadającego mu profilu w Archicadzie, automatycznie tworzony jest nowy atrybut profilu na podstawie bazy danych standardowych profili stalowych. Zobacz Standardowe profile stalowe dla słupów i belek.

Lokalizacja i edycja pliku zewnętrznej bazy danych (fabryczne przekroje SAF)

Plik Excela „ExternalDB” znajduje się w podfolderze Ustawienia domyślne, w folderze instalacyjnym Archicada.

Sprawdź również witrynę pobierania, aby znaleźć predefiniowane pliki bazy danych, których możesz użyć w tym celu. (Zobacz Pobierz pliki danych SAF zoptymalizowane dla aplikacji konstrukcyjnych .)

Możliwe jest utworzenie własnego pliku bazy danych, zapisanie go, a następnie załadowanie i wykorzystanie własnego pliku. Musisz użyć pliku Excel składającego się z jednego arkusza, z tymi samymi dwiema kolumnami i nazwami kolumn, jak w dostarczonym pliku domyślnym.

Ważne:  Możesz kopiować i edytować domyślny plik ExternalDB dostarczony w szablonie Archicada, ale NIE zmieniaj jego nazwy ani nie przenoś go!

Priorytet reguł mapowania

Reguły mapowania profili Archicad i fabrycznych przekrojów SAF są stosowane w następującej kolejności:

  1. Mapowanie według nazwy na podstawie listy w panelu Mapowanie profilu
  2. Zewnętrzna baza danych (pod warunkiem, że zaznaczone jest pole "Użyj zewnętrznej bazy danych").
  3. Ustawienie “Inne profile”. Jest to ogólna definicja wszystkich Profili Archicada, które nie zostały zmapowane w krokach 1 i 2 powyżej.
