Kontrola jakości modelu fizycznego

Wstęp

Kontrola jakości modelu fizycznego pomaga zapewnić, że model fizyczny jest prawidłowy, filtrując niektóre nieprawidłowości związane z modelowaniem i geometrią. Podobnie jak w przypadku innych rodzajów kontroli modelu, wyniki (wyszczególnione w raporcie z kontroli modelu) mają na celu zwrócenie uwagi na potencjalne problemy.

Warto zatem przeprowadzić kontrolę jakości modelu fizycznego przed zastosowaniem reguł dopasowania i wygenerowaniem modelu analitycznego konstrukcji.

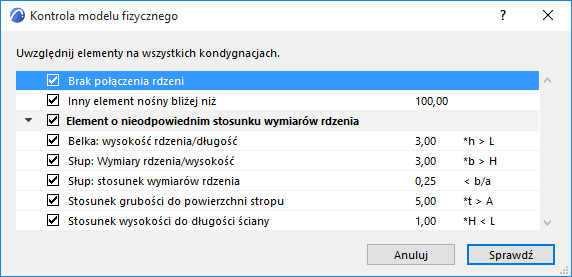

Okno dialogowe kontroli jakości modelu fizycznego zawiera listę kontrolną parametrów. Można sprawdzić model pod kątem wszystkich parametrów lub tylko niektórych z nich. Poniżej opisano krótko każdy parametr (zobacz Parametry kontroli modelu fizycznego).

Wartości maksymalne/tolerancje tych parametrów można zmieniać, np. aby zachować zgodność z normami dotyczącymi modelowania lub regułami określonymi w oprogramowaniu do analizy konstrukcji.

Jak działa kontrola jakości modelu fizycznego

• Kontrola ta skupia się na fizycznych elementach konstrukcyjnych (nie na elementach 1D i 2D)
• Elementy konstrukcji zostaną uwzględnione niezależnie od ich funkcji konstrukcyjnej (poza jednym parametrem: zobacz Kolejny element nośny bliżej niż)
• Zaznaczone są jedynie widoczne elementy
• Jeśli wybrano elementy: zaznaczone będą jedynie wybrane elementy

Przeprowadź kontrolę jakości modelu fizycznego

W oknie 3D/na rzucie/w przekroju:

1. Otwórz menu Projekt > Kontrola modelu > Jakość modelu fizycznego





2. Kontrola jakości modelu fizycznego jest przeprowadzana na podstawie listy parametrów (aby poznać szczegóły, patrz Parametry kontroli modelu fizycznego). Odznacz parametry, które nie powinny zostać uwzględnione.
3. Kliknij Sprawdź.
4. Otworzy się Raport z kontroli modelu z wynikami.

   Zobacz Raport z kontroli modelu .
