Zakładka Bloki termiczne

Do celów Oszacowania energetycznego, należy pogrupować Strefy Archicada w “bloki termiczne”. Bloki termiczne to zbiór jednego lub kilku pomieszczeń lub przestrzeni w budynku o podobnym wymaganiach dotyczących ogrzewania lub chłodzenia - również zwane wymogami sterowania termostatycznego. Bloki termiczne reprezentowane są przez Strefy 3D w Modelu Energetycznym budynku w Archicadzie.

Strona bloków termicznych w palecie Przegląd modelu pokazuje listę bloków termicznych oraz ich właściwości.

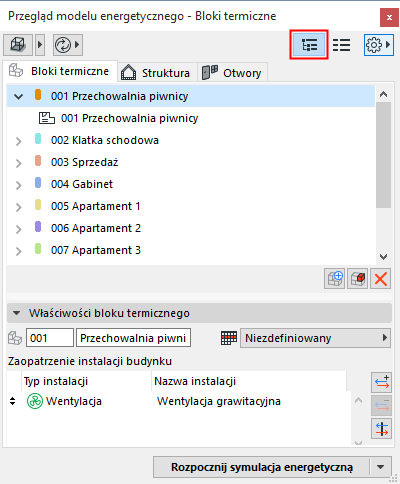

W widoku Drzewo, użytkownicy widzą również Strefy, które tworzą blok termiczny jeśli wybiorą strzałkę obok nazwy bloku termicznego. Po wybraniu bloku termicznego, jego właściwości wyświetlone będą na dole strony, w części Właściwości bloku termicznego.



Utwórz blok termiczny

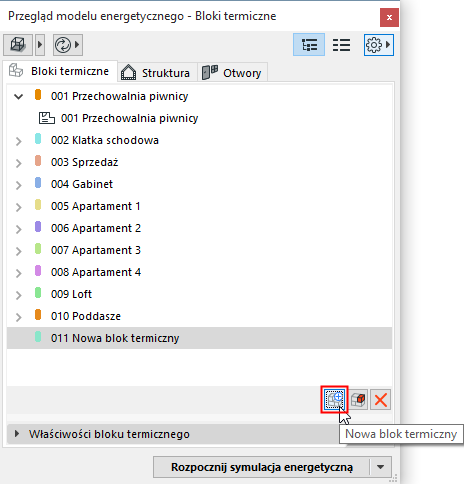

Użyj przycisku Nowy blok termiczny, aby utworzyć nowy blok. Nazwę oraz ID można wpisać na liście.



Aby przypisać Strefę do bloku termicznego:

  • Przeciągnij i upuść Strefy 3D do bloku termicznego (w widoku Drzewa)
  • Użyj opcji Znajdź i Zaznacz Strefy oraz Dodaj Strefy do bloku termicznego (w widoku Lista)
    Uwaga: Strefy nie muszą przylegać do siebie, aby były połączone w jeden blok termiczny.

Dane bloków termicznych

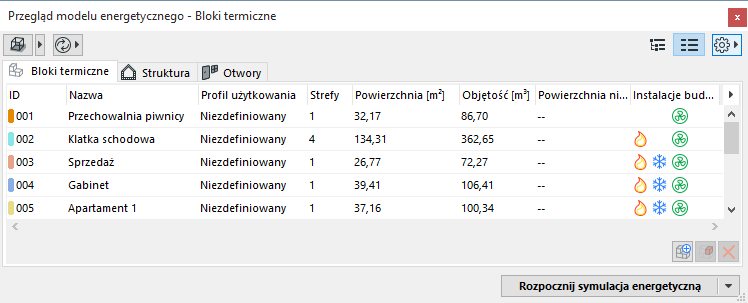

Stronę bloków termicznych można wyświetlić w formie tabeli lub drzewa. Na tej stronie dostępne są dwa rodzaje danych:

  • Typy danych modeli Archicada (pochodzące bezpośrednio z BIM):

    W przypadku bloków termicznych: Liczba Stref, Powierzchnia, Kubatura, Powierzchnia nieprzykryta

  • Dodatkowe typy danych (przypisane do wpisów na liście bloków termicznych przez użytkownika):

    ID oraz nazwa bloku termicznego, profil użytkowania, Instalacje w budynku.

    Zobacz Ustawienia właściwości bloków termicznych (Oszacowanie energetyczne).
