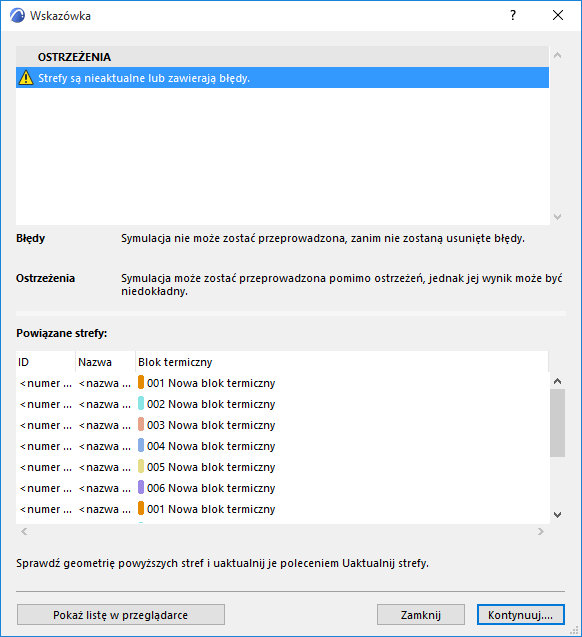

Komunikaty ze wskazówkami (Oszacowanie energetyczne)

Błędy i zalecane rozwiązania

(wymagane rozwiązanie przed podjęciem dalszej pracy)

• Właściwości fizyczne zastosowanych materiałów nie zostały określone.
• Ikona błędu: "Materiały budowlane z brakującymi właściwościami"
• Lista brakujących Materiałów budowlanych
• Do zrobienia: Wybierz Materiał budowlany z właściwego okna i w zakładce Właściwości fizyczne wprowadź brakujące wartości (muszą one być większe od zera).
• “Dane klimatu są niedostępne.” (brak lub serwer jest niedostępny)
• Ikona błędu "Dane klimatu są niedostępne".
• "Aby zmienić dane klimatyczne, w palecie Przegląd modelu energetycznego otwórz okno dialogowe Parametry środowiska"
• “Brakuje jednego lub kilku użytych rodzajów Materiałów budowlanych/struktury warstwowej”
• Ikona błędu, "Brak atrybutów w strukturach".
• Lista struktur z brakującymi Materiałami budowlanymi.
• "Zaznacz elementy modelu i zmień atrybut Materiałów budowlanych."
• “Błąd działania symulacji bilansu energetycznego". (błędy procedury podczas godzinowej symulacji energetycznej)
• Ikona błędu , “Błędu procedury symulacji”
• Lista <kod błędu procedury + opis>.
• Do zrobienia: “Skontaktuj się z pomocą techniczną:”
• “Nie wybrano właściwego profilu użytkowania."
• Ikona błędu, "Profil użytkowania nie został odnaleziony".
• Do zrobienia: ”Wybierz jeden z dostępnych profili w oknie dialogowym Profile użytkowania..”
• “Błąd analizy modelu energetycznego."
• Ikona błędu, "Analiza modelu energetycznego nie odnalazła żadnej struktury ani otworów."
• Do zrobienia: "Sprawdź geometrię powyższych stref i uaktualnij je poleceniem Uaktualnij strefy".

Ostrzeżenia i zalecane rozwiązania

(rozwiązanie przed podjęciem dalszej pracy nie jest wymagane)

• “Strefy są nieaktualne lub zawierają błędy.” (tzn. błędna data, nałożone strefy, które nie zostały przypisane do żadnego TB) - strefy znajdujące się na warstwach ukrytych będą niewidoczne.
• “Nieaktualne strefy.”
• Lista stref - ID Strefy, nazwa strefy, nazwa bloku termicznego
• Do zrobienia: “Sprawdź geometrię powyższych stref i uaktualnij je poleceniem Uaktualnij strefy.”
• “Istnieją różnice danych lokalizacyjnych pomiędzy lokalizacją projektu a danymi klimatycznymi."
• Ikona ostrzegawcza, "Dane lokalizacyjne są niezgodne pomiędzy lokalizacją projektu a danymi klimatycznymi."
• Do zrobienia: "Zmodyfikuj ustawienia w oknie dialogowym Ustawienia lokalizacji bądź zmień ustawienia klimatu w oknie dialogowym Parametry środowiska, dostępnym poprzez paletę Przegląd modelu energetycznego".
• Niezgodna, uproszczona instalacja jest przypisana do bloku termicznego.

  “Bloki termiczne, którym przypisano uproszczone instalacje budynku.”

  • Lista bloków termicznych - kolor, liczba, nazwa.
  • Do zrobienia: “Wybierz szczegółowe ustawienia w oknie Instalacji budynku i dodaj szczegóły systemów HVAC zastosowanych w budynku."
  • Ikona ostrzegawcza, "Powłoka budynku nie jest zamknięta, ponieważ w zewnętrznej ścianie znajduje się pusty otwór."
  • Do zrobienia: "Przejrzyj listę otworów i zmodyfikuj puste otwory jeśli jest to konieczne."
• “Powłoka budynku zawiera przynajmniej jeden pusty otwór.”

W oknie dialogowym Struktur i otworów, obok punktów wymagających wprowadzenia lub poprawy danych pojawia się żółty wykrzyknik. (Lista pozycji problematycznych jest podświetlona na różowo.)

Zobacz Przypisanie i wprowadzenie dodatkowych danych.

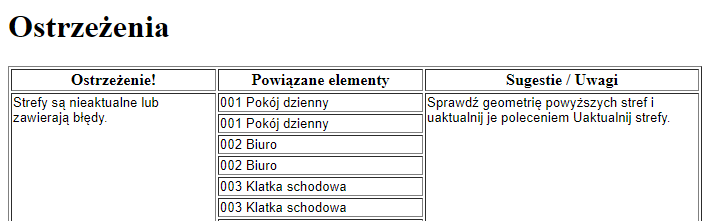

Pokaż listę w przeglądarce

• Naciśnij przycisk Pokaż listę w przeglądarce w oknie dialogowym Komunikatów zawierających wskazówki, aby wyświetlić listę błędów i ostrzeżeń w przeglądarce. W ten sposób lista może pozostać otwarta podczas naprawiania modelu budynku w Archicadzie, zgodnie z zaleceniami przedstawionymi w polu Sugestie / Uwagi.
