Importuj strukturę BIM

Polecenie umożliwia importowanie danych BIM, które zostały uprzednio skonfigurowane w zewnętrznym pliku projektu (w formacie PLN, PLA lub TPL) za pomocą jednej operacji.

Importowana jest następująca zawartość BIM:

  • System klasyfikacji
  • Wszystkie właściwości należące do Systemu klasyfikacji
  • Ustawienia „Mapowania” translatora IFC odnoszące się do tego Systemu klasyfikacji:
  • Mapowanie typów dla importu IFC
  • Mapowanie typów dla eksportu IFC
  • Mapowanie właściwości dla eksportu IFC
  • Mapowanie właściwości dla importu IFC

Import zawartości BIM z pliku projektu

Korzystając z polecenia Importuj strukturę BIM wyszukaj dowolny przygotowany lub pobrany plik projekt, zawierający System klasyfikacji i inne definicje.

  1. Przejdź do menu Plik > Interoperacyjność > Klasyfikacje i cechy > Importuj strukturę BIM.
  2. W wyświetlonym oknie dialogowym Łącz dane BIM wyszukaj dowolny plik projekowy (formatu PLN, PLA lub TPL), zawierający potrzebne definicje Klasyfikacji/Właściwości/Mapowania Translatora IFC.
  3. Kliknij Otwórz, aby dokonać importu tych danych.

    Zobacz również Warunki pobierania lub importu Struktury BIM, poniżej.

Pobierz plik danych BIM ze strony internetowej

Za pomocą tego polecenia możesz przeglądać i pobierać uprzednio skonfigurowane pliki.

Pliki te, uprzednio skonfigurowane dla różnych międzynarodowych standardów, dostępne są na stronie internetowej Graphisoft: https://www.graphisoft.com/downloads//BIM_Data.html

  1. Przejdź do menu Plik > Interoperacyjność > Klasyfikacje i cechy > Pobierz strukturę BIM.

    Ten sam link jest dostępny z poziomu:

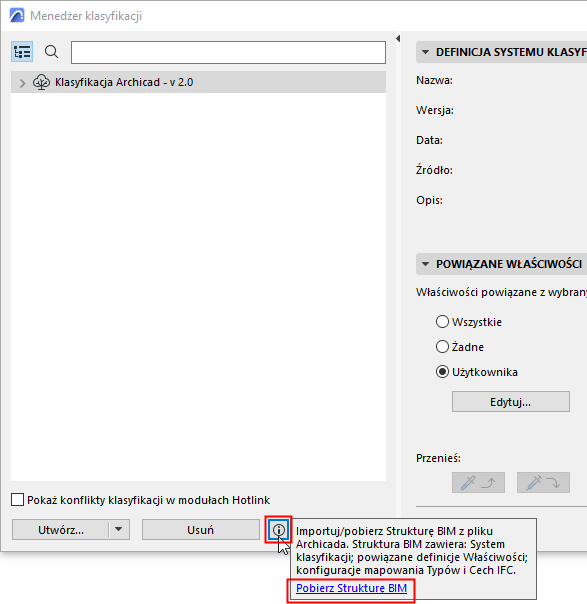

    • Menedżer klasyfikacji
    • Menedżer właściwości
    • Okno dialogowe Translatory IFC

  2. Spowoduje to przeniesienie na stronę Graphisoft, gdzie będzie można wybrać plik zawierający standardowe definicje Klasyfikacji/Właściwości/Mapowania.
  3. Pobierz plik do dowolnej lokalizacji.
  4. Używając menu Plik > Interoperacyjność > Klasyfikacje i cechy > Importuj strukturę BIM, możesz przeglądać i importować pobrane pliki.

Warunki pobierania lub importu Struktury BIM

Import zostanie wykonany jedynie, jeśli żadne z importowanych danych nie występuje w odbieranym projekcie. Jeśli dane już występują, program wyświetli komunikat o błędzie importowania.

Korzystając z Okna raportu w Archicadzie  możesz zobaczyć, między którymi danymi zachodzi konflikt (w razie potrzeby przewiń do dołu okna).

W takim przypadku, usuń powielone dane ze swojego projektu, a następnie ponownie Importuj strukturę BIM.
