Formaty CAD (otwarte)

Plik DWF (.dwf)

Drawing Web Format jest wektorowym rysunkiem 2D stworzonym przez firmę Autodesk.

Plik DWF może zawierać większość elementów rysunkowych, z nielicznymi wyjątkami:

Obrazki: ze względu na ograniczenia związane z formatami, tylko statyczne obrazki mogą być zapisane w formacie DWF;
Nie można zapisać w tym formacie animacji.

Plik DXF/DWG (.dxf, .dwg)

Archicad odczytuje wszystkie formaty plików DWG zaczynając od Autocada 2000.

Z menu Plik > Otwórz wybierz format pliku DXF lub DWG. Użyj przycisku Ustawienia, aby otworzyć okno dialogowe Ustawienia tłumaczenia DXF-DWG.

Więcej szczegółów, patrz Otwieranie plików DWG/DXF.

W większości przypadków modyfikowania ustawień tych parametrów nie jest konieczne, ponieważ domyślne ustawienia zapewniają oczekiwane rezultaty importowania pliku DXF/DWG.

Uwaga: Przy otwieraniu pliku DWG w AutoCADzie, który był utworzony w Archicadzie , może zostać wyświetlone ostrzeżenie. Możliwa będzie jednak praca z tym plikiem w AutoCADzie i nie będzie miał on wpływu na stabilność programu.

Plik projektowy MicroStation (.dgn) - Wersja 7 lub 8

Skorzystaj z jednej z poniższych procedur:

Użyj polecenia Plik > Pliki zewnętrzne > Wstaw rysunek zewnętrzny i wybierz plik projektowy MicroStation (.dgn) (wersja 7 lub 8)
Użyj polecenia Plik > Otwórz i wybierz plik projektowy MicroStation (.dgn) (wersja 7 lub 8)
Przeciągnij i upuść plik .dgn, aby zaimportować go do bieżącego projektu.

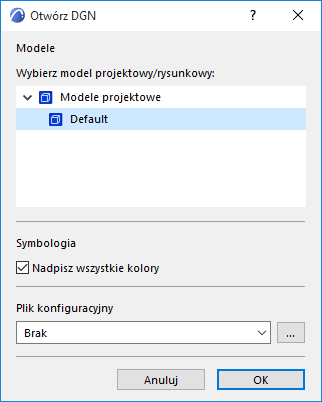

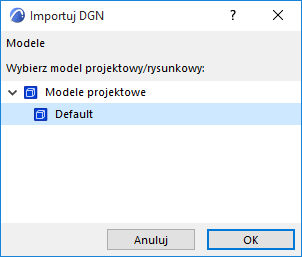

Ustaw opcje w oknie dialogowym Otwórz DGN lub Importuj DGN, odpowiednio:

Model projektu/rysunku

Użyj listy rozwijanej, aby wybrać jeden z modeli w modelu DGN (jeśli zawiera on kilka modeli).

Symbologia

Nadpisz wszystkie kolory: Zestaw piór zostanie zastąpiony tabelą kolorów DGN.

Uwaga: Jeśli zaznaczysz to pole i użyjesz pliku konfiguracyjnego, jego definicje nadpiszą zestaw piór.

Plik konfiguracyjny

Opcjonalnie. Domyślny plik konfiguracyjny (txt) jest dostępny w folderze Domyślne Archicada. Użyj lub dostosuj plik konfiguracyjny, aby zapewnić konwersję zgodną ze standardami firmowymi.

Widoczność kolorów tła

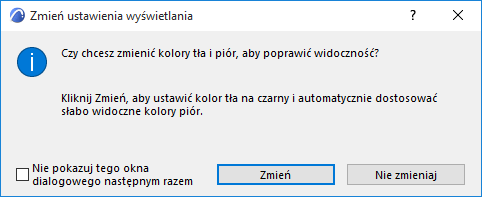

W przypadku, gdy plik DGN otwarto poprzez menu Plik > Otwórz: wyświetlone zostanie okno dialogowe zawierające opcję zmiany koloru tła na czarny.

Zobacz również Zachowaj jako Plik projektowy MicroStation (.dgn) - Wersja 7.
