Importuj plik 3DM Rhino jako obiekt

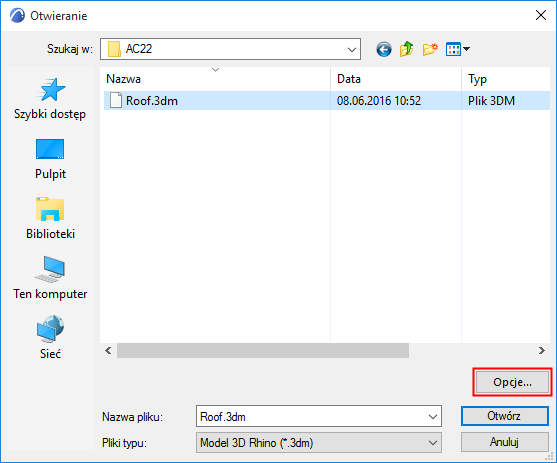

  1. Użyj tego polecenia, aby zaimportować plik Rhino jako pojedynczy obiekt w Archicadzie:

    Plik > Biblioteki i obiekty > Importuj plik 3DM Rhino jako obiekt

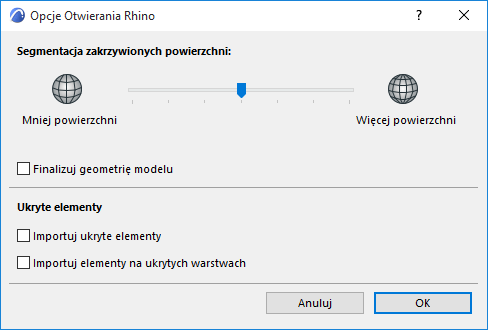

  2. Kliknij Opcje, aby przejść do Opcji otwierania Rhino:

  3. Określ preferencje dla Segmentacji i ukrytych elementów:

    • Segmentacja zakrzywionych powierzchni

      Używając suwaka, dostosuj segmentację zakrzywionych powierzchni zaimportowanych z Rhino.

      Note:

      • Suwak segmentacji obejmuje jedynie elementy zakrzywione, a nie płaskie
      • Jeśli zwiększasz segmentację (w wyniku której uzyskasz większą liczbę wieloboków zapewniającą gładsze powierzchnie), pamiętaj, że duża ilość wieloboków ma wpływ na rozmiar pliku i prędkość działania programu
    • Finalizuj geometrię modelu
      • Możesz również zaznaczyć pole Finalizuj geometrię modelu, aby zakończyć segmentację przed rozpoczęciem importu. Rezultat:
        • Po zaimportowaniu modelu do Archicada nie można już zmienić segmentacji
        • Możliwe będzie jednak przyklejanie elementów
        • Zasadniczo, nawigacja w modelach odbywa się szybciej, jeśli ta opcja jest zaznaczona
    • Ukryte elementy

      Za pomocą tych opcji można zdefiniować sposób interpretacji „ukrytych” elementów w modelach Rhino.

      W programie Rhino (w przeciwieństwie do Archicada), można ukrywać poszczególne elementy niezależnie od ustawień widoczności warstwy. Domyślnie, elementy ukryte NIE zostaną zaimportowane do Archicada.

      Aby uwzględnić je w imporcie, należy zaznaczyć pole Importuj ukryte elementy.

  4. Kliknij OK.

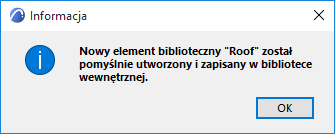

  5. Zostanie wyświetlona informacja, że import odbył się poprawnie:

  6. Użyj narzędzia Obiekt, aby wstawić go do projektu.

Ustawienia obiektu Rhino w Archicadzie

Plik wstawiony jako pojedynczy obiekt w Archicadzie zapisany jest w Bibliotece wewnętrznej Archicada.

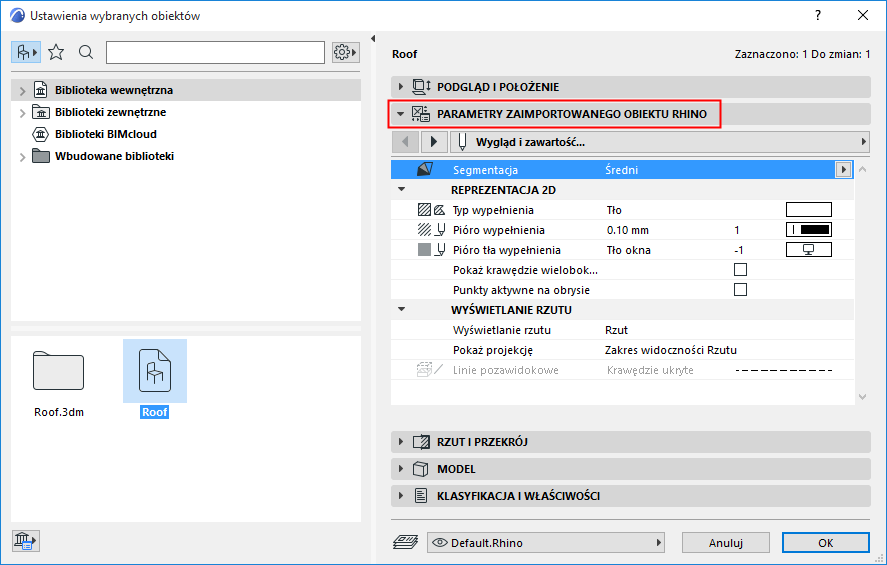

Za pomocą panelu Ustawienia importowanych obiektów Rhino w Ustawieniach obiektu, ustaw wygląd obiektu.



Zwróć uwagę na poniższe parametry charakterystyczne dla Rhino:

Segmentacja

Ta opcja jest dostępna dla obiektów zaimportowanych z Rhino, pod warunkiem, że podczas importu nie zaznaczono pola Finalizuj geometrię modelu.

Użyj okna Segmentacja, aby wyregulować gładkość zaznaczonego zakrzywionego obiektu. Pamiętaj, że liczba powierzchni może mieć wpływ na wielkość pliku i prędkość działania.

Reprezentacja 2D

  • Pokaż krawędzie powierzchni: Zaznacz tę opcję, aby zobaczyć wewnętrzne krawędzie powierzchni w 2D.
  • Punkty aktywne na konturze: Aktywuj tę opcję, aby zobaczyć dodatkowe punkty aktywne na konturze obiektu w 2D. Opcja ta przydaje się na przykład do wymiarowania obiektu ortogonalnego, takiego jak przegroda strukturalna.
