Bluebeam Studio Connection

Współpracuj nad dokumentacją PDF w Bluebeam za pomocą Bluebeam Studio Connection.

Uwaga: Do korzystania z Bluebeam Studio Connection wymagane jest konto Bluebeam.


Aby korzystać z Bluebeam Studio Connection:

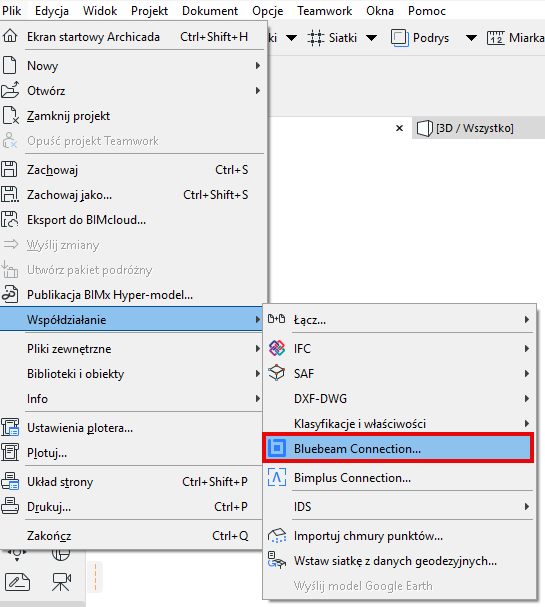

  1. Otwórz Plik > Interoperacyjność > Bluebeam Connection

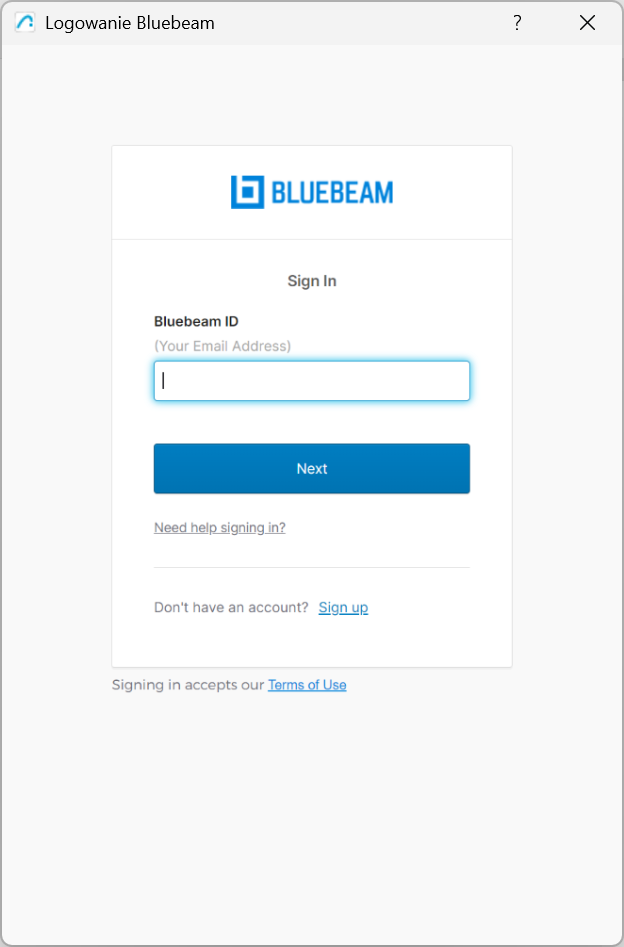

  2. Zaloguj się do konta Bluebeam

    BluebeamSignin.png   BluebeamSignin2.png

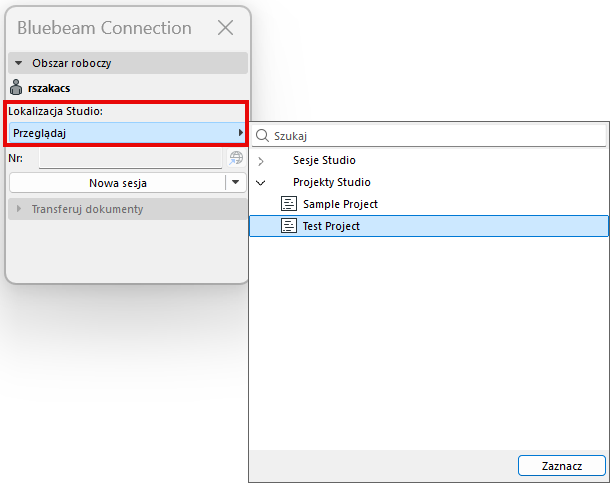

  3. W obszarze roboczym przejrzyj i wybierz lokalizację studia z sesji studia lub projektów studia.

    BluebeamWorkspace.png   BluebeamStudioLocation.png

    Możesz także rozpocząć nową sesję lub nowy projekt w Workspace.

    BluebeamNewSession.png   BluebeamNewSessionandProject.png

  4. Opublikuj w Studio w Transfer Documents

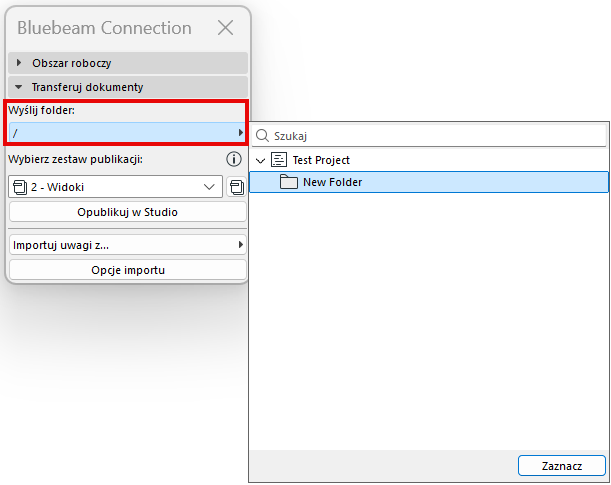

    • Wybierz folder przesyłania, aby opublikować zestaw publikacji

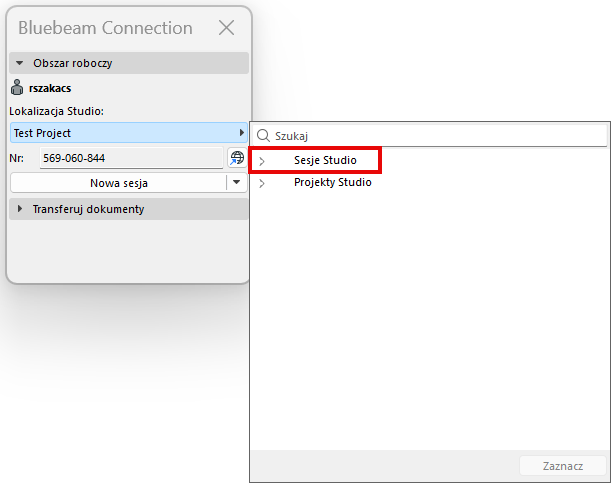

      Uwaga:  Wybierz projekt Studio jako lokalizację Studio, aby przeglądać folder przesyłania. W przypadku wybrania sesji studia jako lokalizacji studia, folderu przesyłania nie można konfigurować.

      BluebeamStudioSessions.png   BluebeamNonConfigurable.png

    • Wybierz Zestaw publikacji

    • Naciśnij Opublikuj w Studio

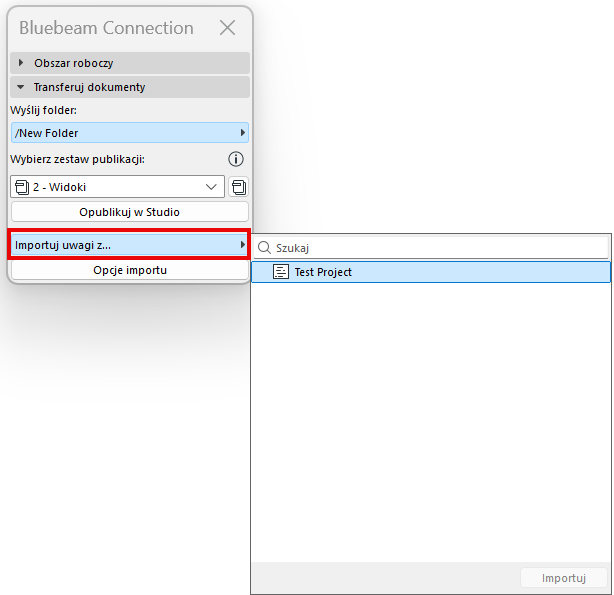

  5. Importowanie znaczników Bluebeam jako uwag z pojedynczego pliku PDF
  • Wybierz uwagi do importu

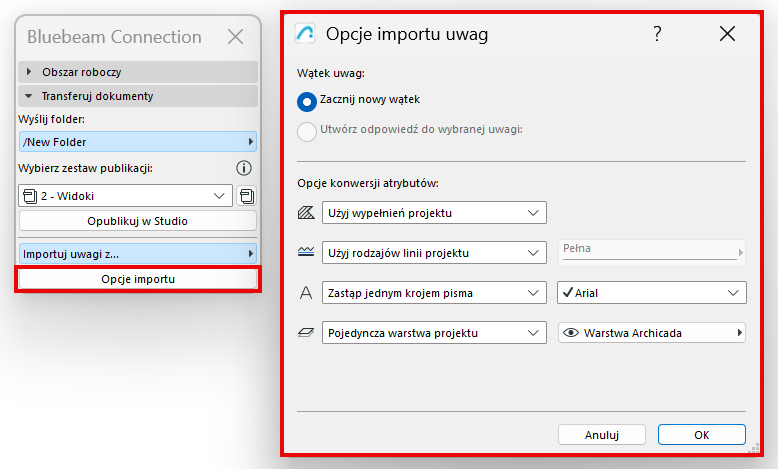

  • Konfigurowanie opcji importu (opcjonalnie)


Opcje importu

W tym oknie dialogowym należy określić, w jaki sposób uwagi zaimportowane z Bluebeam mają być wyświetlane w Archicadzie .

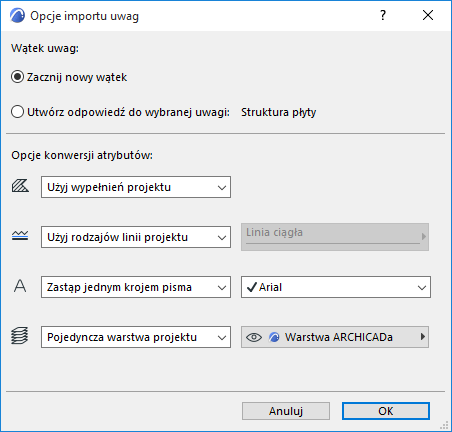

Wątek uwag

Wybierz sposób, w jaki importowane uwagi powinny być wyświetlane w Organizatorze uwag.


  • Rozpocznij nowy wątek uwag: Importowane zmiany będą stanowiły własny wątek. (W Organizatorze uwag można posortować wpisy według wątku.)
  • Utwórz odpowiedź do wybranej uwagi: Ta opcja jest dostępna, jeśli uwaga jest aktualnie otwarta w Menedżerze uwag. Zaznacz to pole, aby przedstawić listę importowanych uwag pod aktualnie aktywnymi uwagami, jako uwagi podrzędne.
    Wskazówka: Aby utworzyć oddzielną “kategorię” importowanych uwag, należy najpierw utworzyć nową uwagę w Archicadzie  i nadać jej nazwę (np. “Importowane uwagi z PDF”.) Po zaznaczeniu nowego wpisu można zacząć import uwag PDF i zastosować opcję “Utwórz odpowiedź na…”. Importowane uwagi będą wyszczególnione pod tymi uwagami (użyj Sortuj według: Wątek).

Opcje konwersji atrybutów

Wybierz sposób konwersji wypełnień, typów linii, czcionek, linie i warstw uwag, które importujesz.

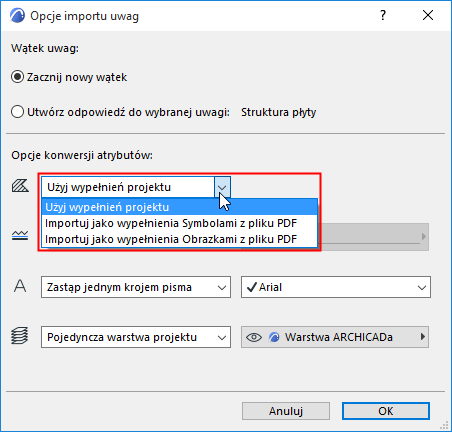

Wypełnienia


  • Użyj wypełnień projektu: Z pliku PDF nie zostaną zaimportowane żadne nowe wypełnienia. Wszystkie importowane wypełnienia niemające swoich odpowiedników w projekcie zostaną przekształcone w wypełnienia jednolite.
  • Importuj jako Wypełnienie symbolami z pliku PDF: W projekcie zostanie utworzony nowy atrybut wypełnienia wektorowego, który zostanie wykorzystany do importowanych wypełnień. (Na przykład: „60% Wypełnienie pełne PDF”)
  • Importuj jako Wypełnienie obrazkami z pliku PDF: Dla wypełnień w podstawowych elementach rysunków nie znajdujących odpowiednika wśród atrybutów projektu, zostanie utworzony nowy atrybut wzoru wypełnienia obrazkami.
    Uwaga: Jeśli wygenerowane zostanie wypełnienie obrazkami, ten plik zostanie dołączony do Biblioteki wewnętrznej projektu. Jeśli pracujesz w projekcie Teamwork, musisz mieć odpowiednie uprawnienia dostępu: Elementy biblioteczne - Utwórz.

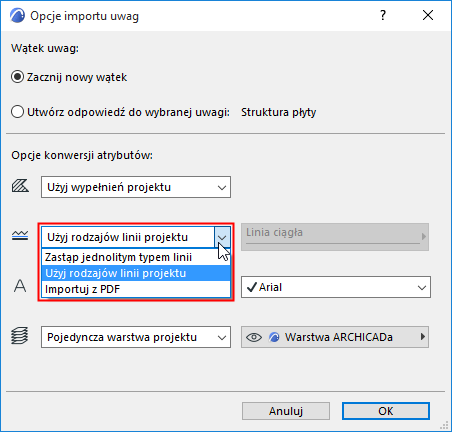

Rodzaje linii


  • Użyj rodzajów linii projektu: Nie zostaną zaimportowane żadne nowe typy linii. Uwagi są wyświetlane za pomocą podobnych, istniejących typów linii projektu (np. ciągła, przerywana, kropkowana). Jeśli odpowiedni typ linii nie istnieje w projekcie, używana jest linia ciągła.
  • Zastąp jednolitym typem linii: Wybierz jeden z typów linii w projekcie. Importowane uwagi będą wyświetlone za pomocą tego rodzaju linii.
  • Importuj z PDF: Typy linii w uwagach zostaną zaimportowane i dodane do projektu.

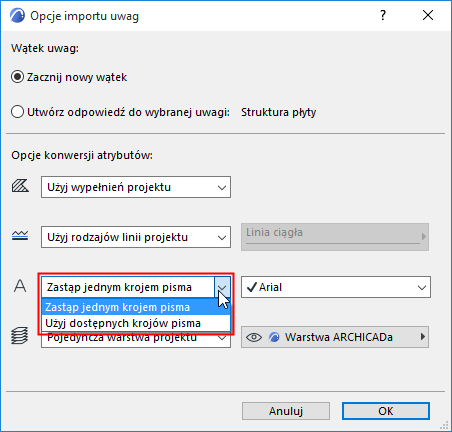

Czcionka


  • Zastąp jednolitym krojem czcionki: Wybierz jeden z rodzajów czcionek projektu, aby wyświetlić elementy tekstowe w importowanych uwagach.
  • Użyj dostępnych krojów czcionki: Teksty importowanych uwag wyświetlane są przy użyciu podobnych czcionek dostępnych w projekcie.

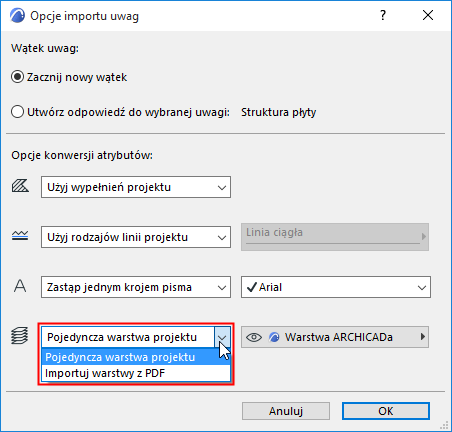

Warstwa uwag


  • Pojedyncza warstwa projektu: Wybierz jeden z rodzajów warstw w projekcie. Importowane uwagi zostaną wstawione na tej warstwie.
  • Importuj warstwy z PDF: uwagi zostaną wstawione na warstwach, odpowiadających przypisaniu wbudowanej warstwy (jeśli taka istnieje) w źródle PDF. Warstwy wewnętrzne zostaną dodane do projektu.
