Przypisz lub edytuj Właściwości/Atrybuty IFC

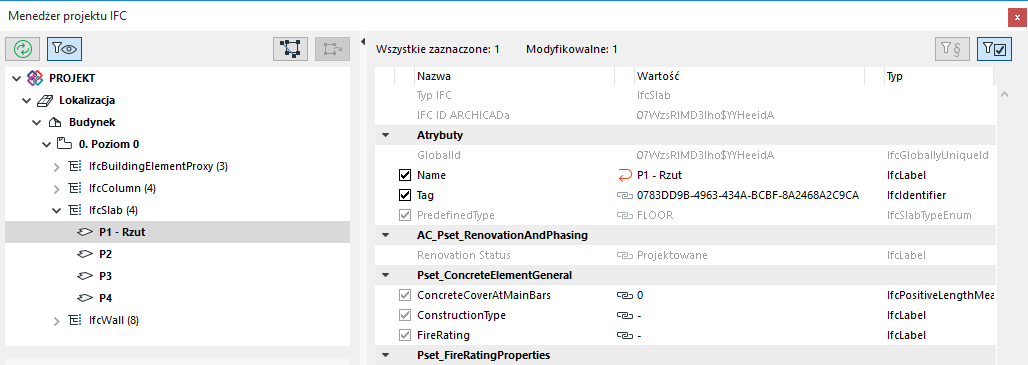

Dla dowolnie wybranego elementu w Menedżerze projektu IFC, należy podmienić dowolne edytowalne właściwości lub wartości atrybutów, wedle potrzeby.

Sposób wyświetlenia Atrybutów i Właściwości IFC w Menedżerze projektu IFC wskazuje status danych:

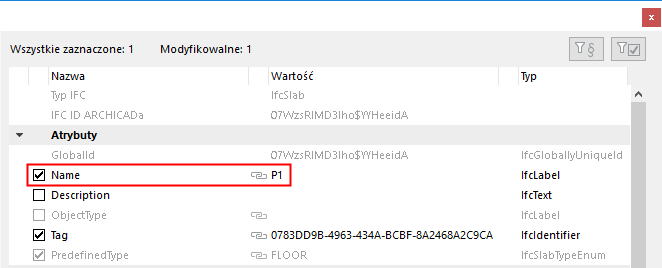

• CZERŃ: Edytowalne elementy można zastąpić wartością własną.
• Pole zaznaczenia: Aktywne pole zaznaczenia oznacza, że ta wartość lub atrybut posiada wartość.





  Uwaga: Należy pamiętać, że po aktywowaniu opcji “Pokaż tylko elementy mające wartości”, elementy bez odpowiadających im wartości nie zostaną pokazane. Zobacz Filtruj dane pokazane w Menedżerze projektu IFC .

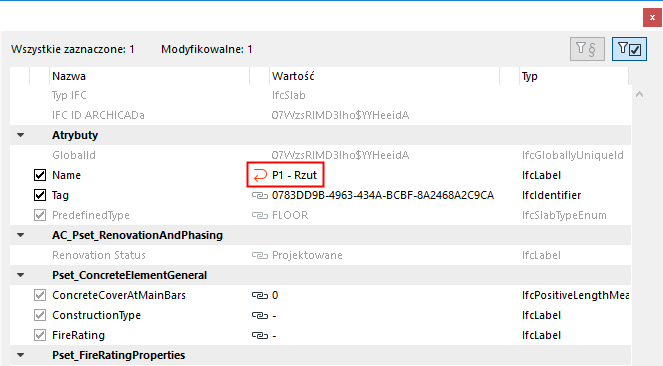

• CZERWONA STRZAŁKA: Z czerwoną strzałką wyświetlona jest własna wartość: kliknij, aby powrócić do wartości wyjściowej.





• SZARY: brak możliwości zmiany w Menedżerze Projektu IFC.
• Typ IFC elementu zależy od definicji Mapowania typów w Translatorze podglądowym IFC. Element będzie nieaktywny i nie można go będzie w tym miejscu edytować.
• Łańcuch: Wartość ta pochodzi z innego interfejsu. Na przykład:

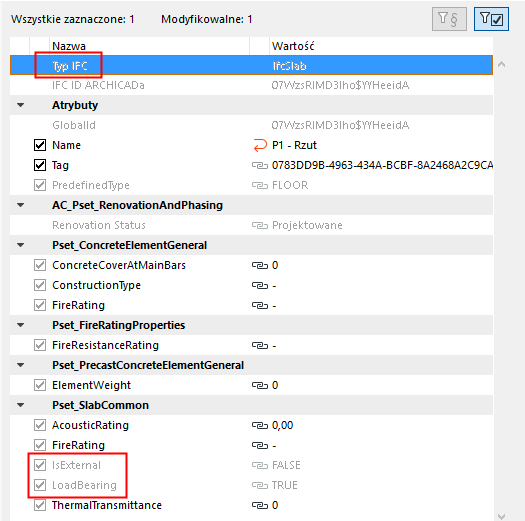

  • Właściwości IFC IsExternal oraz LoadBearing (zobacz rysunek poniżej) są nieaktywne i nie można ich w tym miejscu edytować.

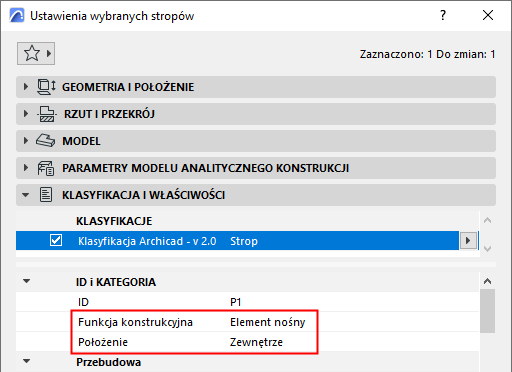

    • Wartości te zależą od okna dialogowego Ustawienia elementu: wartość “LoadBearing” pochodzi z funkcji konstrukcyjnej; a wartość “IsExternal” pochodzi z położenia.





• Jeśli niestandardowy Zestaw właściwości nie zawiera już właściwości, zostanie on automatycznie usunięty z listy.
