Zastosuj zdefiniowane reguły

Użyj tej funkcji, aby utworzyć własne dane Odniesienia do klasy w oparciu o automatyczne reguły (.xml).

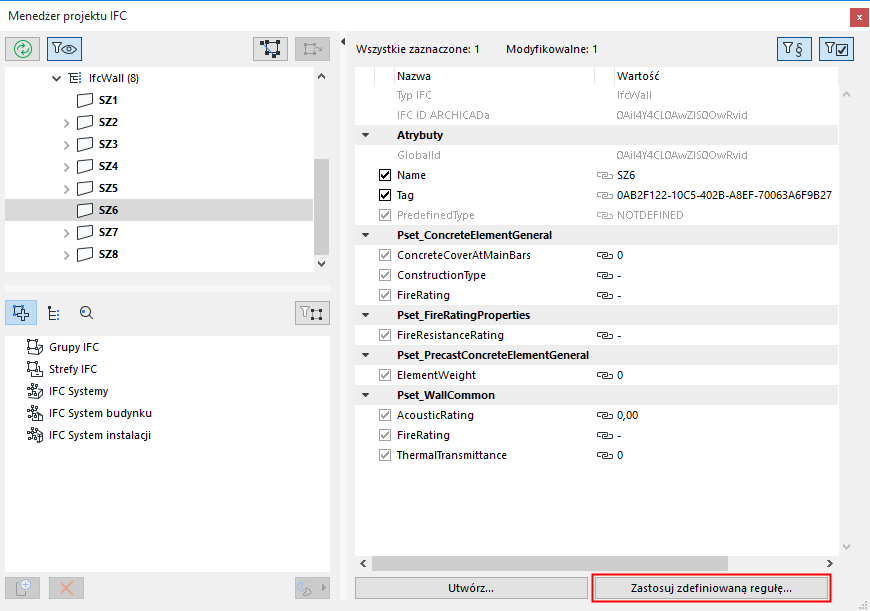

  1. W Menedżerze projektu IFC kliknij Zastosuj zdefiniowaną regułę.


Istnieją trzy rodzaje zdefiniowanych reguł, w zależności od różnych struktur:

  • Reguła “Listy struktury”: zaznacz element z bazy danych o strukturze hierarchicznej aby utworzyć nowe dane
  • Reguła “Tabeli”: zaznacz rząd z tabeli, aby utworzyć nowe dane
  • Reguła “Polecenia”: Uruchom regułę-polecenie, aby utworzyć nowe dane

Program zawiera wbudowane, fabrycznie skonfigurowane reguły (są one różne w zależności od zlokalizowanej wersji Archicad a).

  • Dostępne reguły są dostępne z następującego folderu, a nowoutworzone reguły należy również zapisywać w następujących lokalizacjach:
  • Dla Windows:Graphisoft\Archicad \Defaults\IFC Rules
  • Na Macintoshach:Aplikacje\Archicad\Defaults\IFC Rules

Zastosuj zdefiniowaną regułę: Przykład

Przypisz klasyfikację kilku stropom dachowym (IfcSlabs), korzystając z reguły “OmniClass / Table 21 - Elements”:

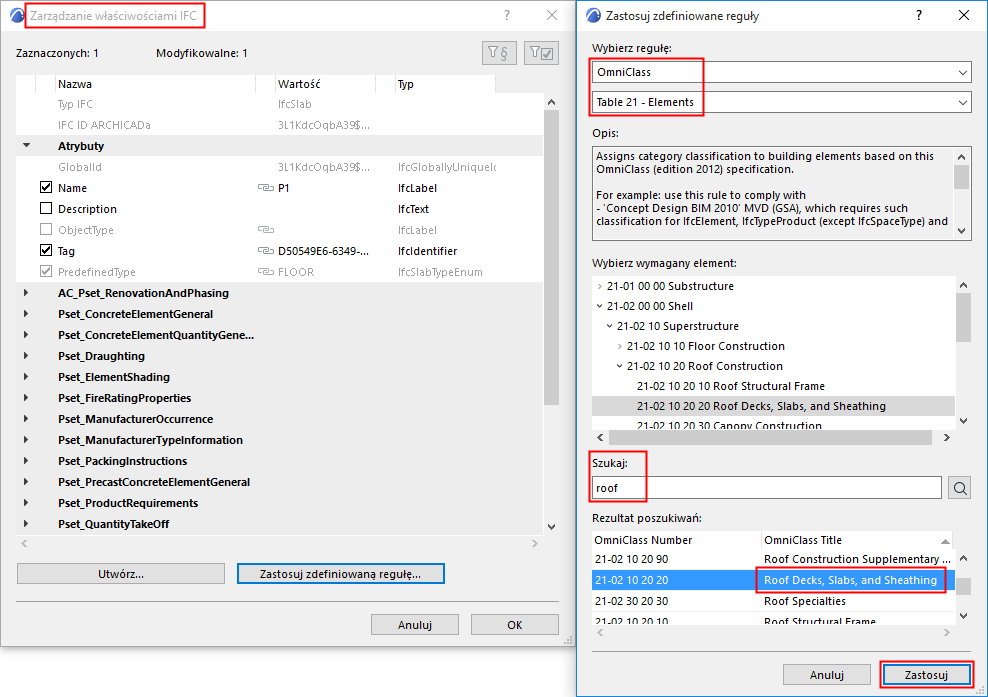

  1. W modelu, wybierz elementy Stropu, które zostaną sklasyfikowane (można użyć funkcji Znajdź i zaznacz). Otwórz okno dialogowe Ustawień i kliknij “Zarządzaj właściwościami IFC” w panelu Klasyfikacja i właściwości. Możesz również zaznaczyć odpowiednie obiekty IfcSlab ze struktury hierarchicznej Menedżera projektu IFC.
  2. Kliknij Zastosuj zdefiniowaną regułę. W oknie dialogowym zaznacz regułę “OmniClass / Table 21 - Elements”.
  3. W polu Wyszukaj w bazie danych wprowadź hasło “dach” i kliknij ikonę wyszukiwania, aby rozpocząć wyszukiwanie. (Wyszukiwanie zostanie przeprowadzone spośród reguł w bazach danych (struktury hierarchiczne i tabele), w oparciu o część tekstu.)
  4. Z obszaru wyników wyszukiwania wybierz “Roof Decks, Slabs, and Sheathing”.

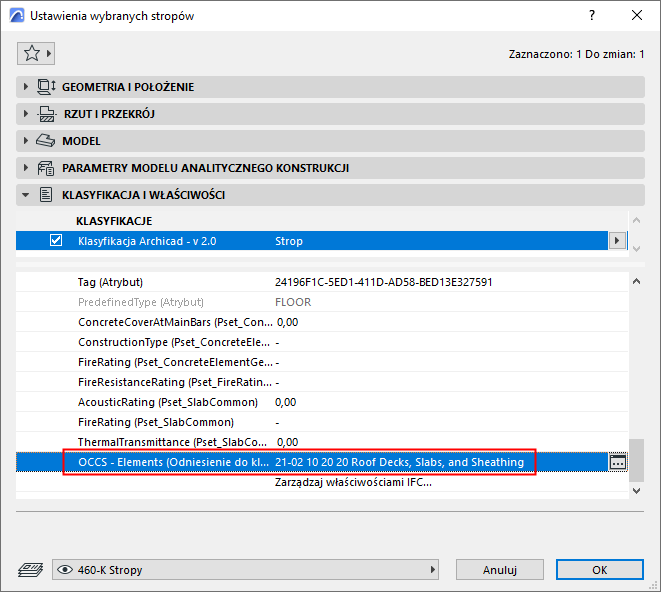

  5. Kliknij “Zastosuj”. Wygenerowane zostanie odniesienie klasyfikacji z nazwą “Roof Decks, Slabs, and Sheathing”, z wartością ItemReference “21-02 10 20 20”, oraz dodatkowymi danymi odpowiadającymi normie OmniClass.


Uwagi

  • Po zaznaczeniu elementu, na liście “Wybierz regułę” dostępne będą tylko odpowiednie reguły, jeśli zaznaczyłeś IfcProject, dostępna będzie reguła “Concept Design BIM 2010 (US GSA) / Project Client/Owner and Project Architect”). Wszystkie reguły niezwiązane z elementem będą nieaktywne.
  • Obiekt IfcElement obejmuje elementy budynku, instalacji (MEP) oraz umeblowania.
  • Niektóre reguły nie są dostępne w oknach dialogowych Ustawień elementów, jeśli reguły odnoszą się do elementów, które nie mają swoich okien Ustawień (na przykład IfcBuilding, IfcBuildingStorey, IfcOccupant, IfcProject i IfcGroup).
  • Możesz utworzyć i edytować własne reguły w formacie .xml. Zaleca się dokładne zapoznanie się z plikiem reguły (który może zawierać kilka reguł) oraz utworzenie nowej podobnej reguły, kopiując ją i zapisując pod inną nazwą.
