Określ kryteria elementu, używając danych IFC

Kryteria elementu mogą zawierać dane IFC w następujących funkcjach:

• Znajdź i zaznacz
• Rezerwuj elementy według kryteriów (projekty Teamwork)
• Schemat zestawienia interaktywnego - zestaw dane IFC przypisane do elementów bieżącego projektu

W tych oknach dialogowych:

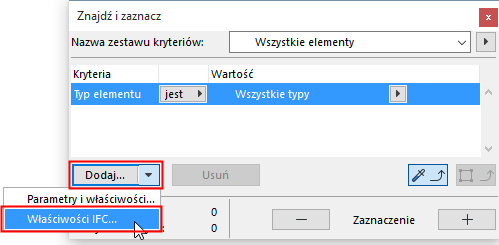

1. Podczas definiowania kryteriów elementu wybierz “Właściwości IFC” z listy rozwijanej “Dodaj”.





2. Pojawi się okno dialogowe Wybierz właściwości IFC.

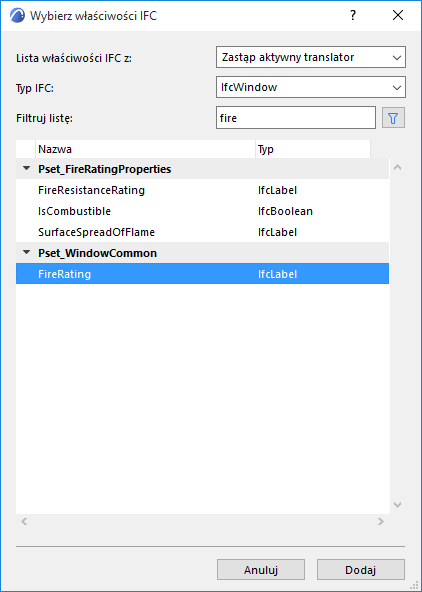

   Wybierz właściwości IFC

   Wszystkie dane IFC dodane do elementów projektu będą tutaj wymienione.

   Można zawęzić wyświetlone dane:

   • Uwzględnij właściwości IFC z Aktywnego translatora (w przeciwieństwie do aktualnie używanych w projekcie). Przykładowo, możesz chcieć zdefiniować zestaw kryteriów Znajdź i zaznacz (np. Odporność ogniowa), który jeszcze nie istnieje w projekcie,
   • Odnaleźć tylko dane IFC dla danego Typu IFC i/lub
   • Wyszukać dane IFC poprzez wprowadzenie dowolnego ciągu tekstowego w polu “Filtr”.





3. Wybierz element danych IFC jako kryterium elementu. Kliknij Dodaj.
   • Możliwe jest zaznaczenie kilku pozycji
   • Jeśli zaznaczyć na liście Zestaw właściwości, wtedy wszystkie właściwości tam zawarte zostaną dodane do kryteriów.
   • Jeśli zaznaczysz folder Atrybuty lub Klasy odniesienia, to wszystkie elementy zawarte w tym folderze zostaną dodane do kryteriów

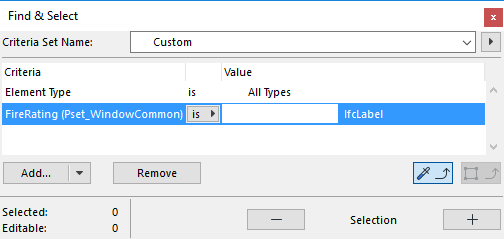

4. Określ operatorów i wartości dla kryteriów, zgodnie z ich typem (etykieta, liczba całkowita, wartość logiczna itp.)

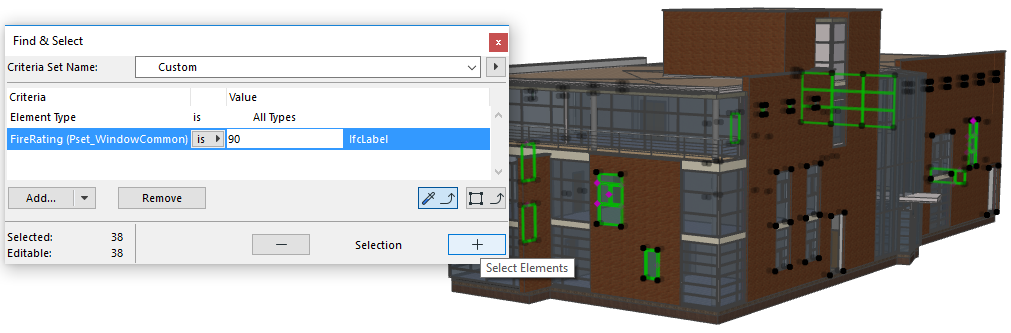

   Uwaga: W opcji Znajdź i zaznacz: Uzyskaj wartości dla kryteriów danych IFC z modelu poprzez zastosowanie narzędzi Pobierz parametry oraz Kopiuj parametry do elementu właściciela tego samego typu danych IFC.





Zastosowanie właściwości IFC w schematach IES

• Jeśli zaznaczysz na liście Zestaw właściwości, wszystkie zawarte tam właściwości zostaną dodane jako pola.
• Jeśli wybierzesz “Przypisanie IFC” jako parametr Pola Zestawienia, w tabeli zestawione zostaną (w postaci nieedytowalnej) wszystkie Przypisania IFC (ich nazwana odnoga), do których należy element. Jeśli element posiada kilka przypisań, wszystkie znajdą się w zestawieniu, oddzielone znakiem “;”.
• Jeśli chcesz pokazać dane “Typu produktu IFC” w tabeli, tabela Zestawienia wygeneruje dwie kolumny: “Typ produktu IFC - Typ” (np. ‘IfcWallType’) oraz “Typ produktu IFC - Nazwa” (atrybut nazwy typu produktu IFC).

Użyj typów danych IFC jako kryteriów elementu

Z poziomu kryteriów lub interfejsu do wyboru pola (np. z okna dialogowego Znajdź i zaznacz):

1. Kliknij przycisk Dodaj.

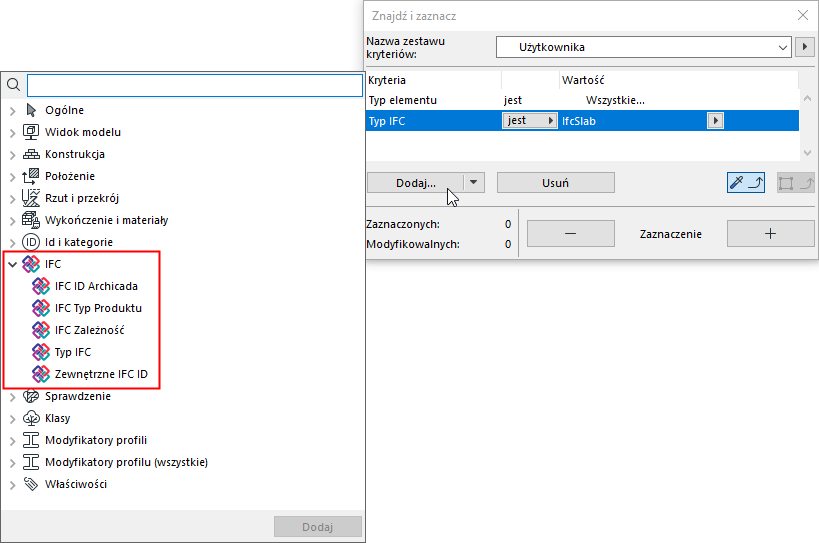

2. Z wyświetlonej listy właściwości wybierz Typ danych IFC:





   • IFC ID Archicada (atrybut Globalid IFC automatycznie przypisany jest do każdego elementu)
   • Zewnętrzne IFC ID (atrybut Globalne ID IFC automatycznie przypisywany jest do każdego elementu podczas importu IFC)
   • IFC Zależność, np. IFC Grupa.
   • Typ IFC (zobacz poniżej)
   • IFC Typ Produktu, np. IfcColumnType.

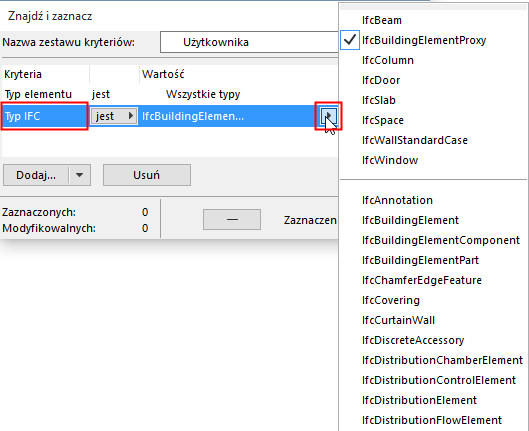

3. Dla Typu IFC: Lista kryteriów jest podzielona pomiędzy wszystkimi typami dostępnymi w projekcie (powyżej linii) oraz wszystkimi typami, jakie mogą być wyświetlone i modelowane w (poniżej linii).





Zestawienia Typów IFC obejmują również tzw. element-matkę (są to zbiorowe obiekty znajdujące się powyżej innych elementów w hierarchii obiektów IFC), na przykład IfcBuildingElement.

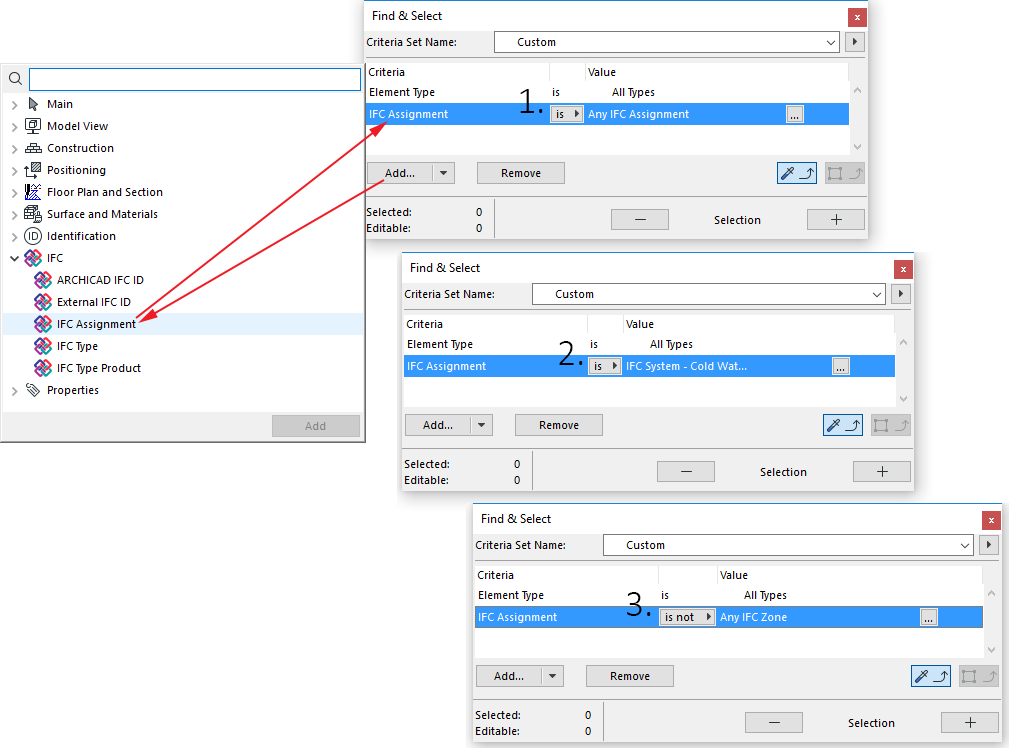

Poniższe rysunki pokazują przykłady zastosowań funkcji Znajdź i zaznacz, przy użyciu danych IFC jako kryteriów:

1. Znajdź wszystkie elementy należące do dowolnego Przypisania.
2. Znajdź wszystkie elementy z danego Systemu IFC.
3. Znajdź wszystkie Strefy IFC, które nie zostały jeszcze pogrupowane w Strefie IFC.





   Uwaga: W opcji Znajdź i zaznacz: Funkcja “Pobierz parametry” nie obowiązuje dla kryteriów Przypisania IFC i Typu produktu IFC.
