Filtrowanie modelu dla eksportu IFC

Plik > Współdziałanie > IFC > Translatory IFC

Wybierz translator, który chcesz eksportować i otwórz ustawienie Filtrowania modelu.

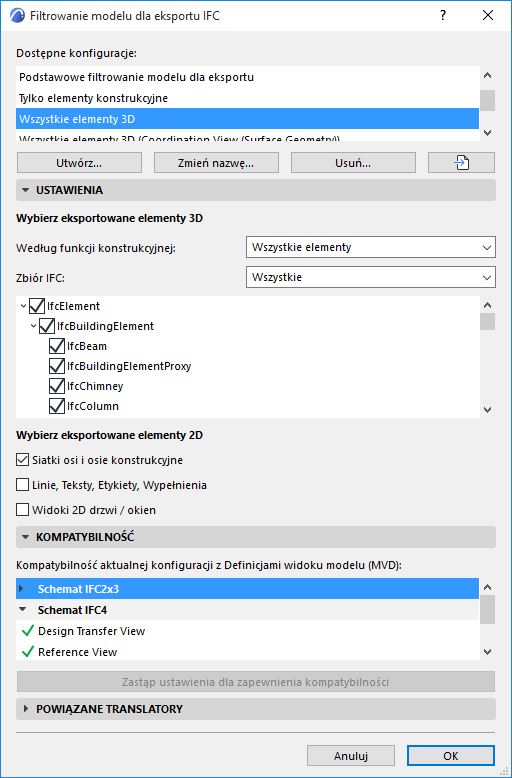

Wybierz eksportowane elementy 3D

Ten filtr definiuje, które elementy 3D powinny zostać wyeksportowane do IFC. Filtrowanie może odbywać się według ich Funkcji konstrukcyjnej i/lub według Domeny IFC elementów.

  • Według funkcji konstrukcyjnej

    To dodatkowy filtr dla filtra Zbioru IFC określonego poniżej.

    • Ten filtr uwzględnia kategorię elementu “Funkcja konstrukcyjna”: element nośny lub nienośny. Jest on ustawiany dla każdego elementu w panelu Klasyfikacja i właściwości, w Ustawieniach elementu.
    • W przypadku opcji “Tylko elementy nośne”, przy eksporcie do pliku IFC będą uwzględniane tylko elementy (i Strefy) zaklasyfikowane jako “Nośne”.
    • “Wszystkie” dotyczy wszystkich elementów danego modelu
    • “Konstrukcja” uwzględnia tylko elementy konstrukcyjne budynku
    • “Instalacje” uwzględnia jedynie elementy mechaniczne (IfcDistributionElement).

      Zobacz dokładny skład każdego filtra domeny na poniższej liście struktury. Zmiana tych opcji spowoduje utworzenie filtru “Niestandardowego”.

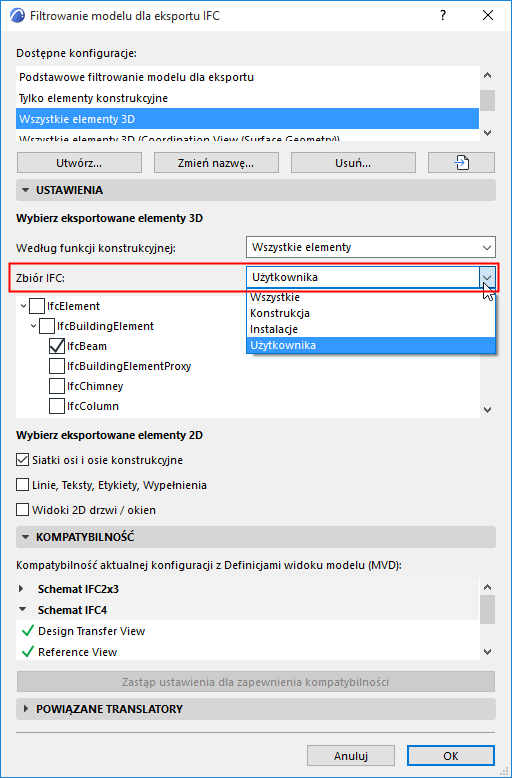

  • Zbiór IFC
    Uwaga: Zbiór IFC elementu zależy od konfiguracji Mapowania typów.

Wybierz eksportowane elementy 2D

  • Systemy i elementy siatek: Zaznacz to pole, aby uwzględnić w eksportowanym pliku Osie konstrukcyjne i elementy Systemu siatek.

    Osie konstrukcyjne zostaną wyświetlone w pliku IFC jako IfcGrid.

  • Linie, Teksty, Etykiety, Wypełnienia: Zaznacz to pole, aby wyeksportować te elementy 2D wraz ze wszystkimi sposobami wymiarowania.
  • Elementy 2D zostaną wyświetlone w strukturze IFC jako IfcAnnotation.
  • Wymiary zostaną rozbite na linie i tekst, ponieważ standard IFC2x3 nie obsługuje elementu wymiarowania.
  • Na uwzględnienie elementów 2D w wyeksportowanym pliku wpływa również filtr “Eksportowane elementy”, konfigurowany w oknie “Opcje zapisu IFC”: jeśli w danej chwili aktywne jest Okno 3D, elementy 2D mogą być uwzględnione tylko przy wybranej dla tego filtra opcji “Cały projekt”. (Zobacz Filtruj model dla eksportu .)
  • Widok odniesienia IFC4 nie pozwala na dodawanie opisów. Aby zapewnić kompatybilność dla widoku odniesienia IFC4, należy pozostawić to okno odznaczone.
  • Widoki 2D Drzwi/Okien: Zaznacz to pole, aby proces eksportu objął symbole 2D drzwi i okien poza geometrią modelu 3D. Jest to przydatna opcja, pod warunkiem, że program odbiorcy odczyta te dane i będzie potrafił prawidłowo wyświetlić, np. kierunek otwierania drzwi.
