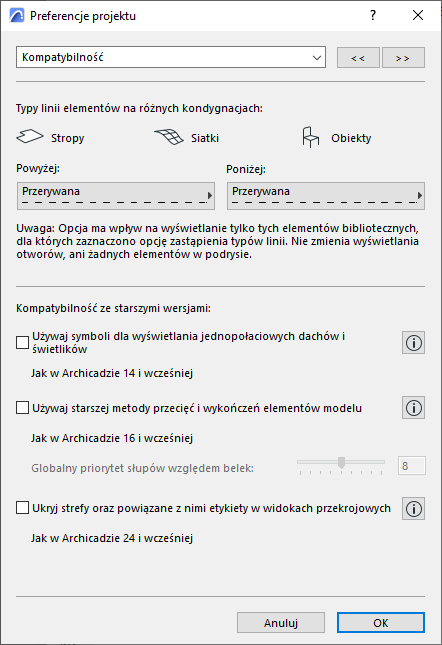

Preferencje kompatybilności

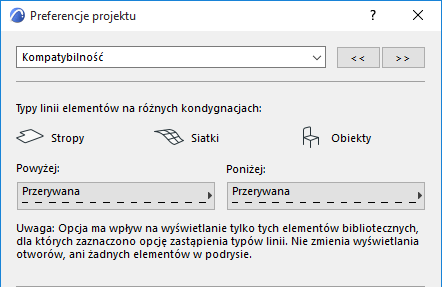

Typy linii elementów na różnych kondygnacjach

Wybierz typ linii, za pomocą którego wyświetlane będą kontury stropów i siatek na kondygnacjach powyżej i poniżej elementów, oraz niektórych obiektów.

Uwaga: Opcja nie ma wpływu na ściany, dachy ani powłoki, ich otwory ani żadne elementy wyświetlane w podrysie.

Uwaga: Te rodzaje linii zazwyczaj są aktywne w obiektach, jeśli aktywne jest pole Zastąp rodzaje linii obiektu w oknie dialogowym ustawień.

Używaj symboli dla wyświetlania jednopołaciowych dachów i świetlików (jak w Archicadzie 14 i wcześniej)

Zaznacz to pole jeśli chcesz aby Dachy jednopołaciowe i zawarte w nich świetliki były wyświetlone tak jak w AchiCADzie 14 i wcześniejszych wersjach. Kliknij przycisk Info po prawej stronie, aby zobaczyć różnicę pomiędzy sposobem wyświetlenia.

Rzeczywisty widok 3D: Ten tryb wyświetlenia jest dostępny począwszy od wersji Archicad 15. (Wszystkie Dachy wielopołaciowe i nowowstawione Świetliki będą wyświetlane w ten sposób.)
Symbol: Tryb wyświetlania odpowiada sposobom wyświetlania Dachów i Świetlików w wersji Archicad14 i wcześniejszych.

(Więcej informacji wyświetli się po kliknięciu przycisku Info znajdującego się po prawej stronie tej opcji)

Używaj metody Wcześniejszych przecięć i wykończeń elementów modelu (jak w Archicadzie 16 i wcześniejszych wersjach)

Uwaga: Istnieje możliwość, że tryb kompatybilności przecięć nie będzie kontynuowany w kolejnych wersjach.

W Archicadzie 17 wprowadzono inteligentne przecięcia w oparciu o materiał budowlany elementu.

Po otwarciu projektu ze starszej wersji (Archicad 16 i wcześniejsze) można wybrać najnowsze metody przecięć (Tryb kompatybilności WYŁ). Aby móc dalej używać starych metod, można pozostać w trybie kompatybilności (Tryb kompatybilności WŁ.).

W kolejnych rozdziałach opisano różnicę pomiędzy tymi dwoma trybami.

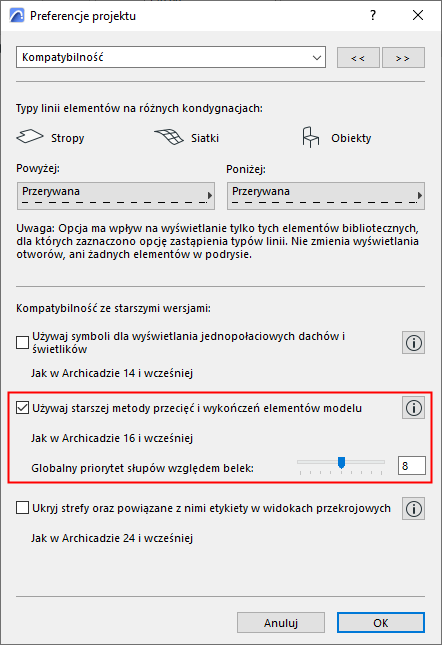

Tryb kompatybilności WŁ.: Użyj starej logiki przecięć

Istnieją dwa sposoby na włączenie trybu kompatybilności przecięć w projekcie:

Aktywuj pole na stronie Kompatybilności w preferencjach projektu
Wybierz opcję Zostań w trybie kompatybilności w oknie dialogowym, które wyświetli się po otwarciu projektu już w trybie kompatybilności.

Tryb kompatybilności przecięć (Tryb kompatybilności WŁ.) charakteryzują opisane niżej ograniczenia. Należy również pamiętać, że tryb przecięć może nie być kontynuowany w kolejnych wersjach.

Automatyczne i dotyczące materiałów budowlanych przecięcia oparte o priorytety nie będą działały w oknie 3D. Zostaną użyte metody połączeń stosowane w Archicadzie 16 i we wcześniejszych wersjach. Być może uznasz, że jest to lepszy sposób podczas pracy nad starszym projektem, aby zapewnić, że istniejące przecięcia pozostaną niezmienione.
Atrybut Materiału budowlanego będzie dostępny, ale przecięcia oparte o priorytety nie będą aktywne w 3D (z wyjątkiem ścian, w przypadku których przecięcia będą wyświetlane jak w Archicadzie 16 i wersjach wcześniejszych). Zamiast tego, do określenia ogólnego priorytetu dla słupów przecinających belki można użyć znajdującego się niżej suwaka. (Zobacz opis poniżej).
Wykończenia nie są wyświetlane według materiałów budowlanych. Mogą zostać pokazane jedynie wykończenia elementów.
Malarz powierzchni nie jest dostępny
Zestawienia wykończen nie są dostępne
Rozszerzone funkcjonalności belek i słupów (wprowadzone w Archicadzie 23) nie są dostępne. Obejmuje to wielosegmentowe elementy, zakończenia, zmienne przekroje oraz wygięcie w pionie. W trybie kompatybilności, elementy wykorzystujące nieobsługiwaną metodę geometrii zostaną podświetlone. (Zobacz Jednakowy kolor podświetlenia dla odwróconych elementów .)

W tabeli pokazano, w jaki sposób tryb kompatybilności (pole WŁ.) ma wpływ na poszczególne elementy konstrukcyjne.

Typ elementu	Zachowanie w trybie kompatybilności (Pole WŁ.)
Ściana	Brak przecięć z elementami niebędącymi ścianami. Przecięcia Ściana-Ściana pokazane z uproszczoną informacją 3D.
Stropy i kształty	Priorytety materiałów budowlanych nie będą miały wpływu na łączenie tych elementów.
Słupy	Priorytety materiałów budowlanych nie będą miały wpływu na łączenie tych elementów. Przy przecinaniu belek wykorzystują ustawienie priorytetu określone w Opcjach kompatybilności. Opcje wielosegmentowe, zakończenia i belki stożkowe nie są obsługiwane.
Jętki i kleszcze	Profilowane belki pomijają priorytety poszczególnych elementów i będą korzystały z Kolejności łączenia określonej w ustawieniach elementu. Opcje wielosegmentowe, zakończenia i belki stożkowe nie są obsługiwane.
Dachy i powłoki	Elementy złożone pomijają priorytety poszczególnych elementów i będą korzystały z Kolejności łączenia określonej w ustawieniach elementu.
Otwory (poprzez narzędzie Otwory, wersja AC23 i późniejsze)	Widoczne jedynie jako symbole 2D na Rzucie. Niewidoczne w 3D.

Tryb kompatybilności WYŁ.: Użyj nowej logiki przecięć

Po otwarciu projektu ze starszej wersji (Archicad 16 i wcześniejsze) można wybrać najnowsze metody przecięć (Tryb kompatybilności WYŁ).

Nowo wstawione elementy, których kolizje powstały przy użyciu nowych metod modelowania zostaną wyczyszczone zgodnie z nową logiką.
Nowo wstawione belki, słupy i otwory będą wykorzystywały wszystkie funkcjonalności wprowadzone w Archicadzie 23.
Obecne w projekcie wymodelowane połączenia, które nie obejmują kolizji, nie zostaną automatycznie wyczyszczone.
W ten sposób, nawet po przeniesieniu starszych projektów, będzie można skorzystać z nowych funkcji przecięć utrzymując istniejący model w takiej samej postaci.

Priorytet ogólny Słupów i belek (Tryb kompatybilności WŁ.)

Dostępne przy włączonym trybie kompatybilności.

Suwak określa relację pomiędzy słupami i belkami. Gdy Belka przecina Słup, element o niższym priorytecie zostanie przecięty w widoku 3D, co oznacza, że część linii przecięcia zostanie usunięta. Element o wyższym priorytecie pozostanie nienaruszony. Ma to również wpływ na obliczenia objętości elementów w zestawieniach.

Uwaga: Numer priorytetu słupa jest zawsze liczbą parzystą i ustawiany jest globalnie w tym oknie dialogowym. Kolejność łączenia belek jest określana dla każdej belki osobno w Ustawieniach narzędzia belka (panel Model).

Ukryj strefy oraz powiązane z nimi etykiety w widokach przekrojowych

Począwszy od Aktualizacji Archicada 25, Strefy widoczne są w Przekrojach, Elewacjach oraz Rozwinięciach ścian. Dodatkowo Strefy posiadają powiązane etykiety. Zaznacz to pole, aby zachować wygląd starszych projektów: Strefy wraz z etykietami nie będą widoczne w tych widokach (tak jak w poprzednich wersjach Archicada).
