Szczegółowość symboli drzwi i okien

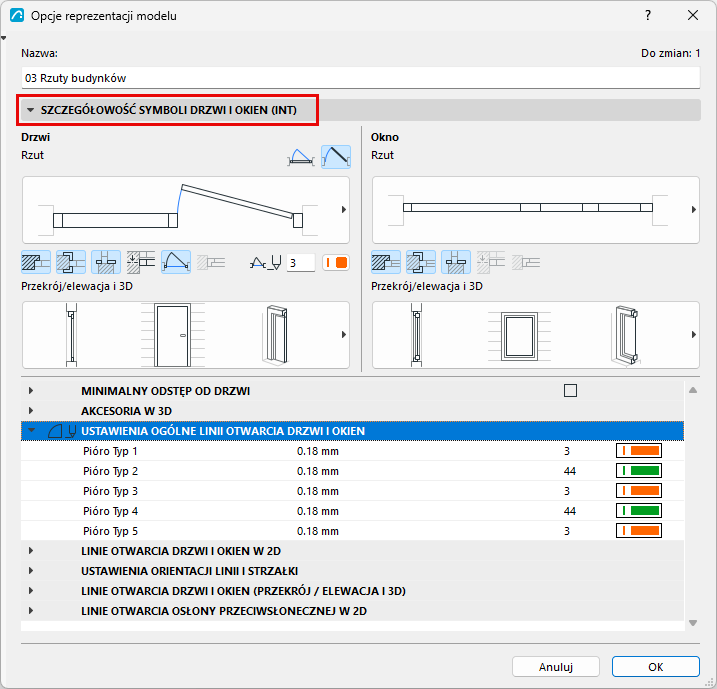

Otwórz panel w oknie Dokument > Reprezentacja modelu > Opcje reprezentacji modelu.
Ten panel i jego zawartość zależą od załadowanych bibliotek.
Skorzystaj z tych ustawień, aby określić szczegółowość wyświetlania drzwi i okien na rzucie oraz w przekroju/elewacji i widokach 3D.
Minimalna przestrzeń drzwi
Zaznacz to pole, aby pokazać minimalną przestrzeń drzwi na rzucie kondygnacji, używając obrysu i wypełnienia. Wybierz opcje dla rodzaju linii konturu i pióra oraz dla rodzaju wypełnienia/pióra/tła.
Wypełnienie/obrys minimalnego odstępu pokazany jest dla wszystkich drzwi, dla których zdefiniowano ten parametr. Te parametry należy określić w zakładce Minimalny odstęp w Ustawieniach drzwi (panel Własne parametry).
Zobacz Minimalna przestrzeń.
Akcesoria w 3D
Wybierz wyświetlanie uchwytów drzwi i/lub okien.
Linie otwierania drzwi i okien
Zdefiniuj linie otwierania według typu, aby móc spójnie przypisywać je do drzwi i okien w całym projekcie.
Użyj trzech sekcji okna dialogowego, aby zdefiniować do 5 typów linii otwierania.
- Ustawienia ogólne linii otwierania drzwi i okien: Przypisz pióra do 5 typów.

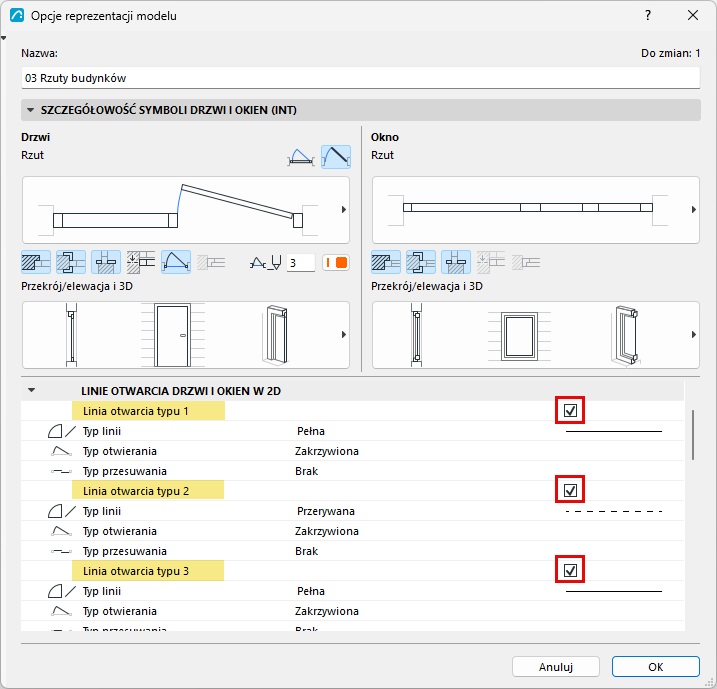

- Linie otwierania drzwi i okien w 2D: Włącz i zdefiniuj typy linii (w tym dla drzwi rozwieranych i przesuwnych) do użycia w widokach 2D
- Linie otwierania drzwi i okien (Przekrój/elewacja i 3D): Włącz i zdefiniuj typy linii, zarówno po stronie otwierania, jak i po przeciwnej, do użycia w widokach Przekrój/elewacja i 3D

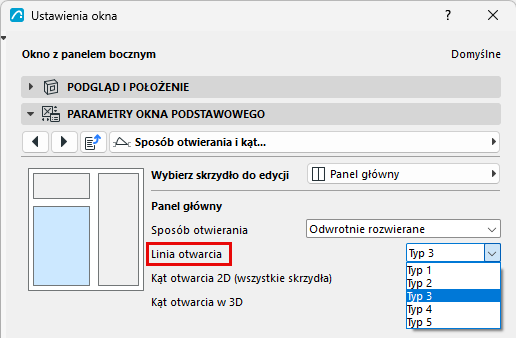

Po zdefiniowaniu pięciu typów linii otwierania w Opcjach reprezentacji modelu przypisz je do dowolnych drzwi lub okien w całym projekcie:

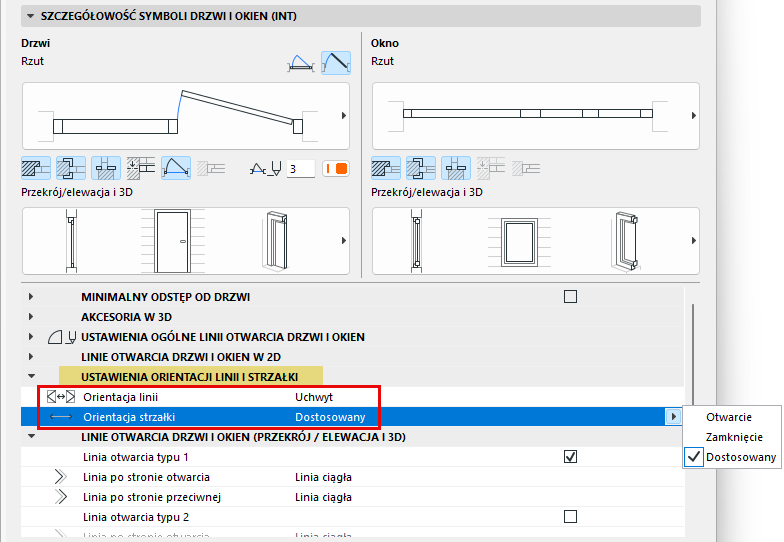

Ustawienia orientacji linii i strzałki
- Orientacja linii: Wybierz zawiasy lub klamkę. Wpływa na kierunek wyświetlanej linii otwierania w widokach Przekrój/elewacja i 3D.
- Orientacja strzałki: Dotyczy drzwi przesuwnych w widokach 3D.

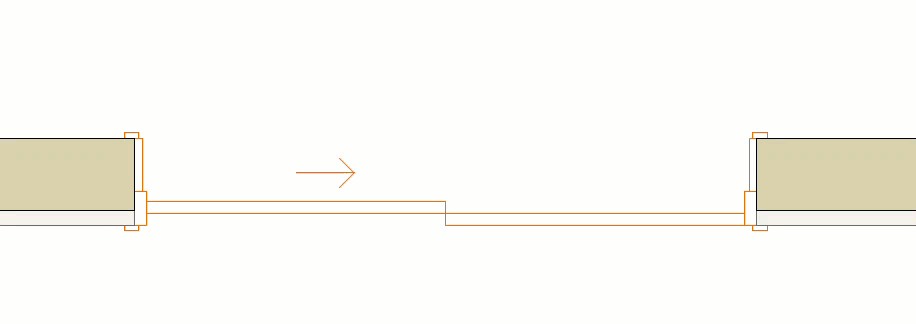

- Dostosowany: Jeśli drzwi/okno są pokazane jako otwarte, strzałka wskazuje kierunek zamykania. Jeśli są zamknięte, strzałka wskazuje kierunek otwierania.
- Otwarcie: Strzałka wskazuje kierunek otwierania
- Zamknięcie: Strzałka wskazuje kierunek zamykania
