Ustawienia światła słonecznego
Ustawienia światła słonecznego są dostępne z poziomu:
- Menu kontekstowe widoku 3D wyświetlanego w oknie Nawigator
- Ustawienia Narzędzia Kamera: kliknij przycisk Światło słoneczne
- Widok > Opcje widoku 3D > Parametry projekcji 3D: kliknij przycisk Światło słoneczne
Ustawienia światła słonecznego mają zastosowanie dla następujących funkcji:

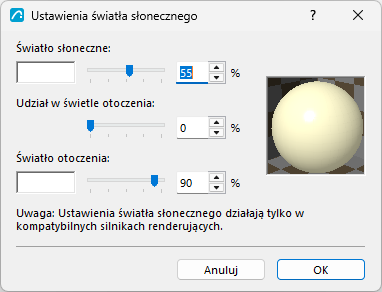

Ustaw parametry światła
Ustaw parametry dla każdego komponentu światła: Światło słoneczne (kierunkowe) oraz Światło otoczenia.
- Światło słoneczne jest kierunkowym światłem bezpośrednio padającym na model projektu.
- Kolor światła słonecznego: Kliknij pole próbki koloru, aby wybrać kolor światła słonecznego.
-
Intensywność koloru światła słonecznego: Wybierz wartość od 0 do 100%. Wartość intensywności powiela Jasność koloru Światła słonecznego.
- Udział w świetle otoczenia: Wybierz wartość procentową określającą, w jakim stopniu Światło słoneczne powinno być reprezentowane w bezkierunkowym świetle otoczenia.
- Światło otoczenia to światło pośrednie, które rozjaśnia te części modelu, które znajdują się w bezpośrednim cieniu.

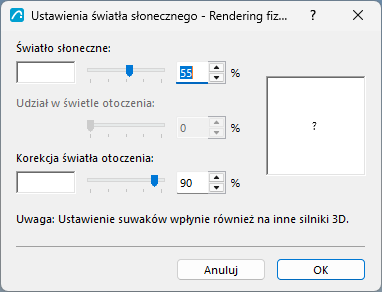

Ustawienia światła słonecznego dla renderingu fizycznego
Renderer fizyczny dla widoków 3D jest dostępny jako funkcja eksperymentalna.
Fizyczne renderowanie w Oknie 3D - Funkcja eksperymentalnaUstawienia światła słonecznego są dostępne, jednak niektóre elementy sterujące działają nieco inaczej.
| Funkcja / zachowanie | Renderer fizyczny | Uwagi |
|---|---|---|
| Światło słoneczne | Niedostępny |
Kolor światła słonecznego jest określany na podstawie pozycji słońca ustawionej w Parametrach widoku 3D oraz Lokalizacji projektu. |
| Intensywność koloru światła słonecznego (suwak) |
Zmniejsza natężenie oświetlenia słonecznego, tak jakby niebo było „pochmurne” (0% wygląda jak w „deszczowy dzień”) |
-- |
| Udział w świetle otoczenia | Niedostępny | -- |
| Korekcja światła otoczenia (suwak) |
Koryguje kolor zacienionych obszarów, które w przeciwnym razie miałyby niebieskawy odcień z powodu nieba fizycznego. |
100% oznacza, że rozproszone natężenie oświetlenia jest białe (zamiast niebieskiego, które jest przy 0%). Przydatne w przypadku scen we wnętrzach. |
| Kolor światła otoczenia | Niedostępny | -- |
| Sceny zewnętrzne — rprzykłady różnych wartości parametrów oświetlenia | |||
|---|---|---|---|
|

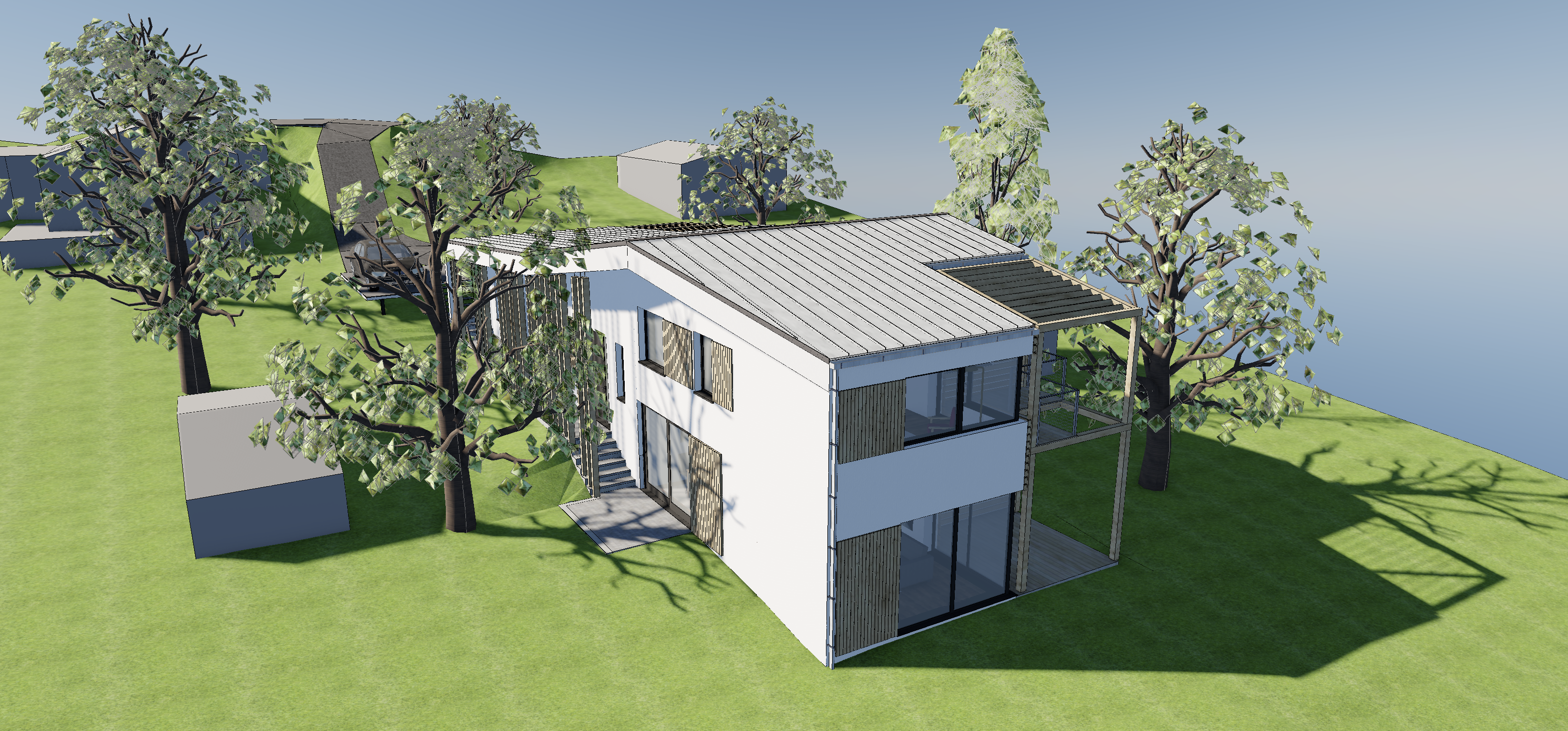

Słońce=100% Otoczenie=0% Niebieskie cienie |

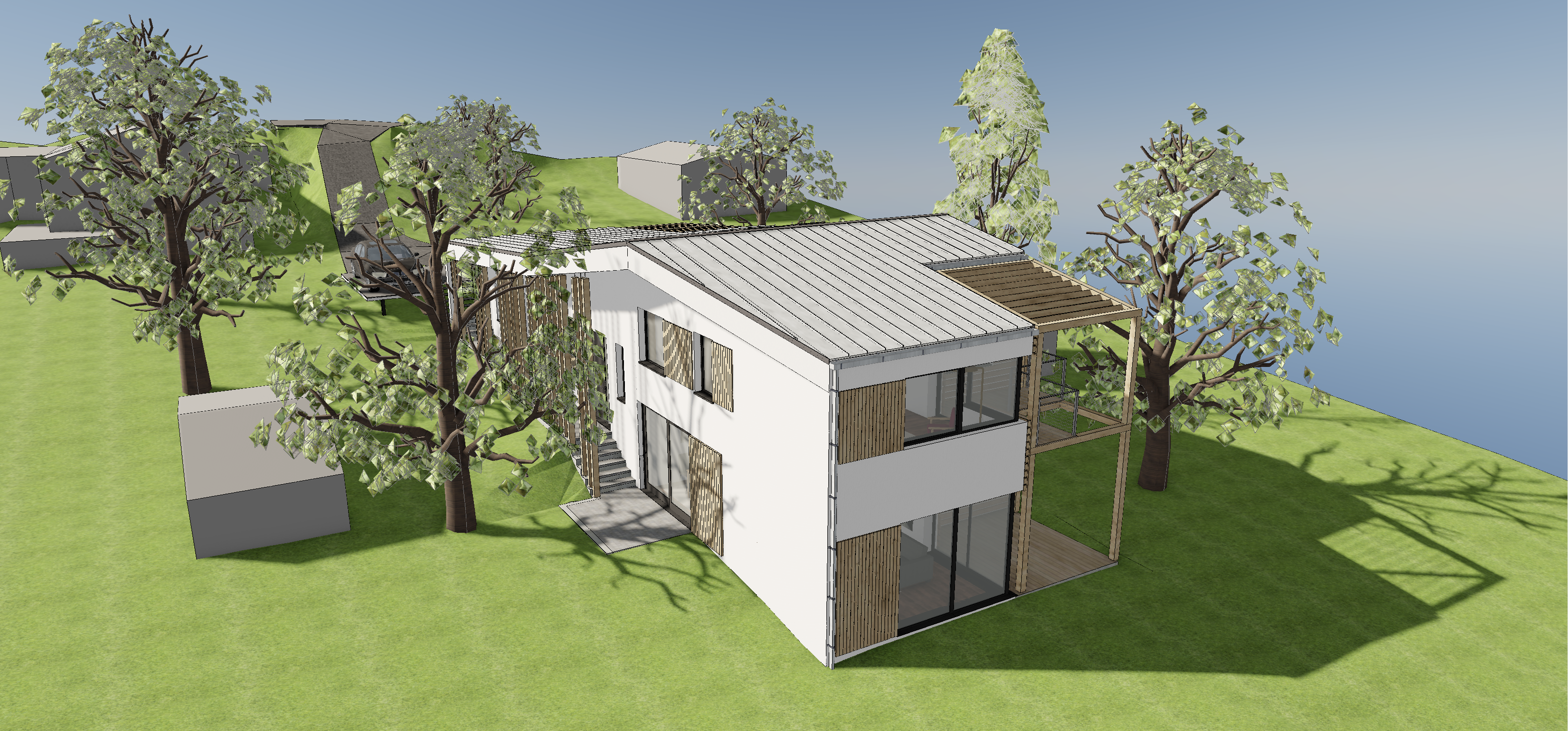

Słońce=100% Otoczenie=100% „Śródziemnomorskie słońce” |

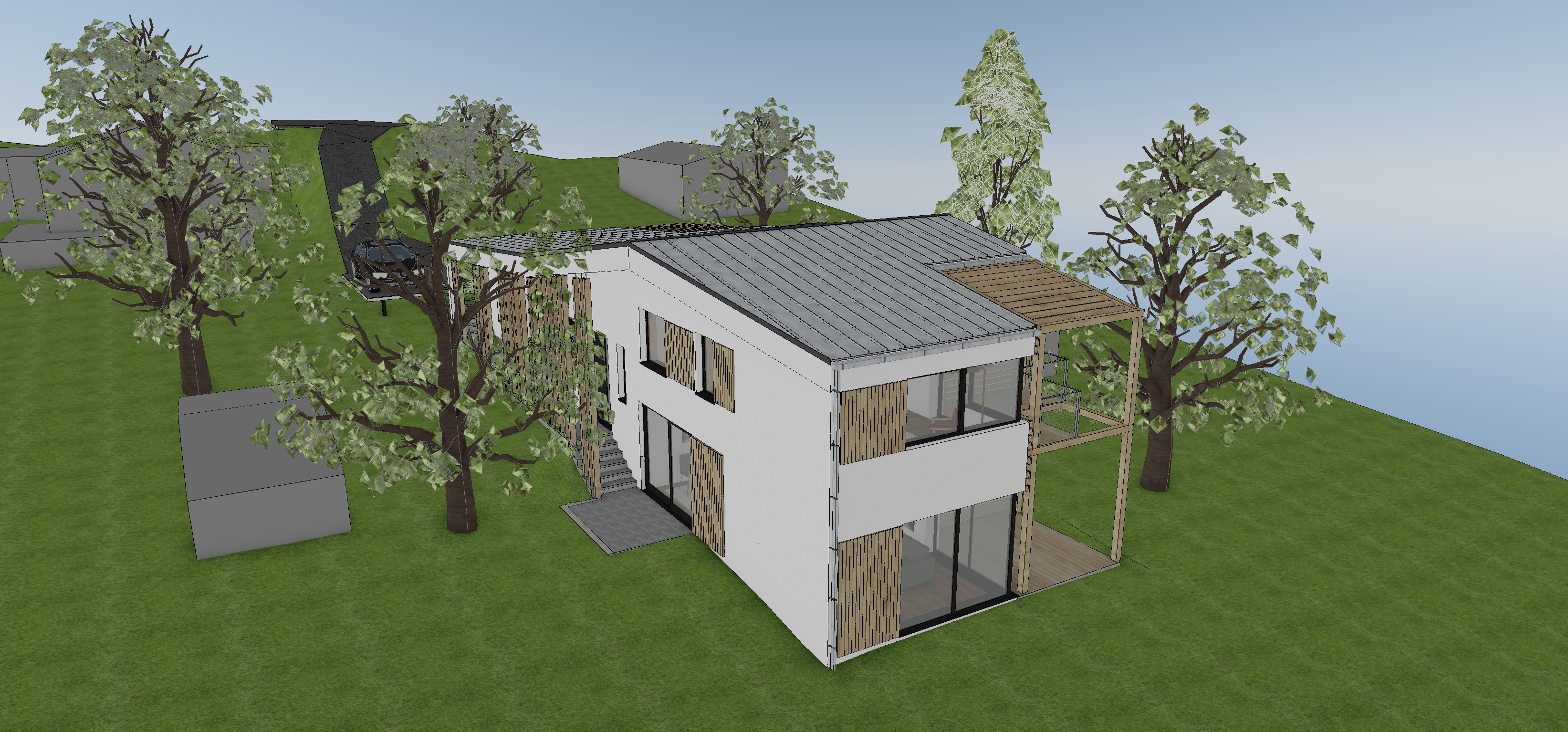

Słońce=0% Otoczenie=100% Brak cieni, „Pochmurny dzień” |

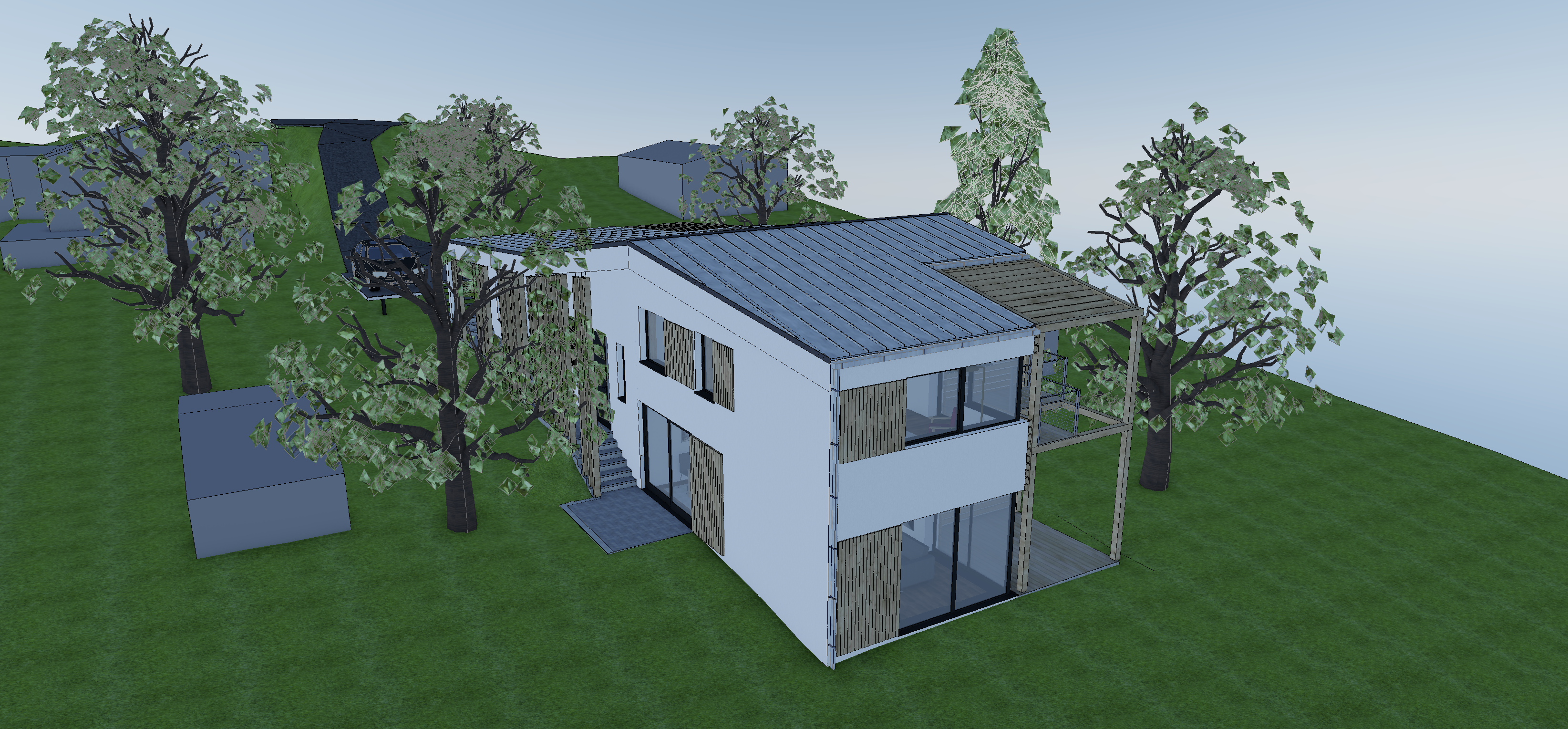

Słońce=0% Otoczenie=0% Brak cieni, „Deszczowy dzień” |
| Sceny wewnętrzne – przykłady różnych wartości parametrów oświetlenia | Sceny wewnętrzne – przykłady różnych wartości parametrów oświetlenia | Sceny wewnętrzne – przykłady różnych wartości parametrów oświetlenia | Sceny wewnętrzne – przykłady różnych wartości parametrów oświetlenia |

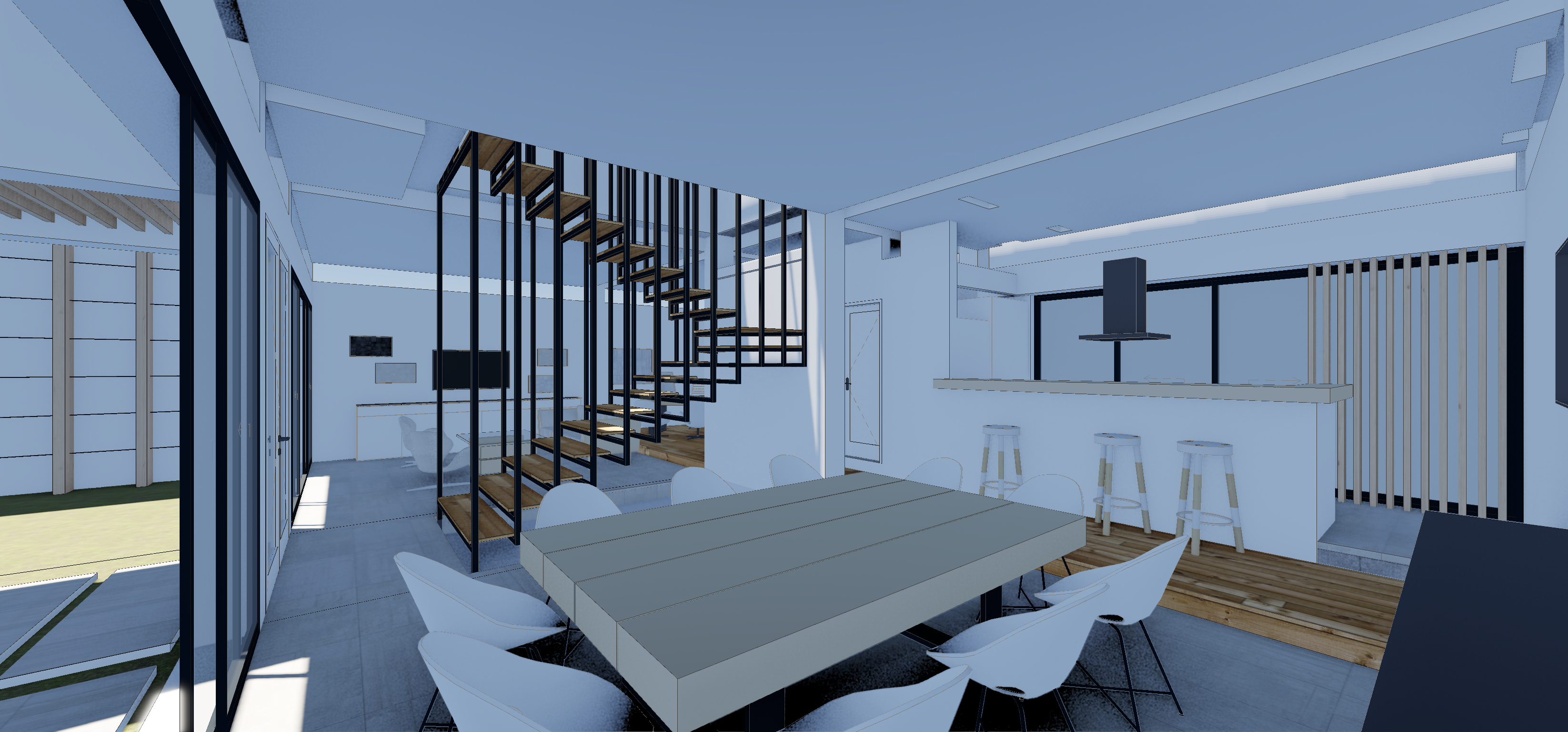

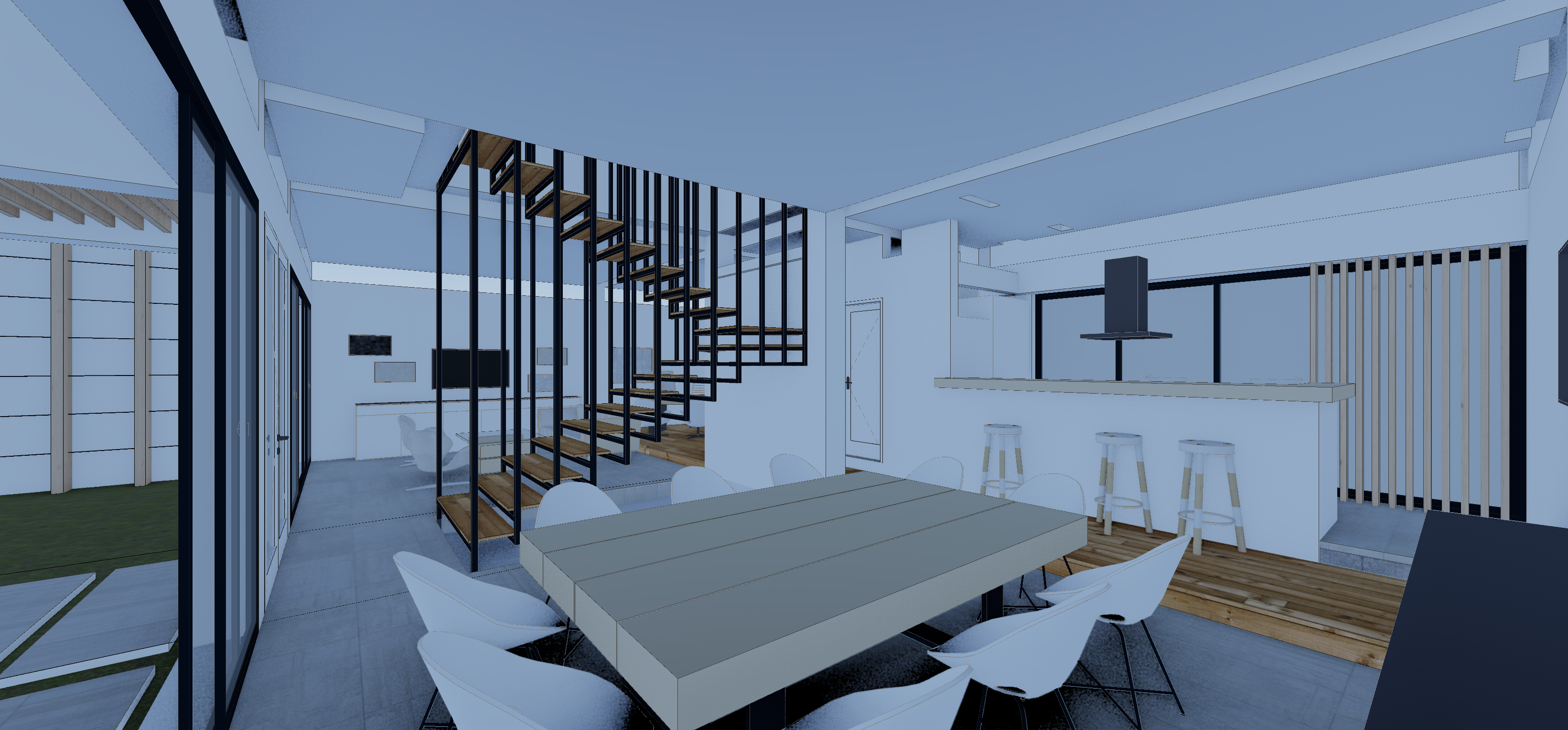

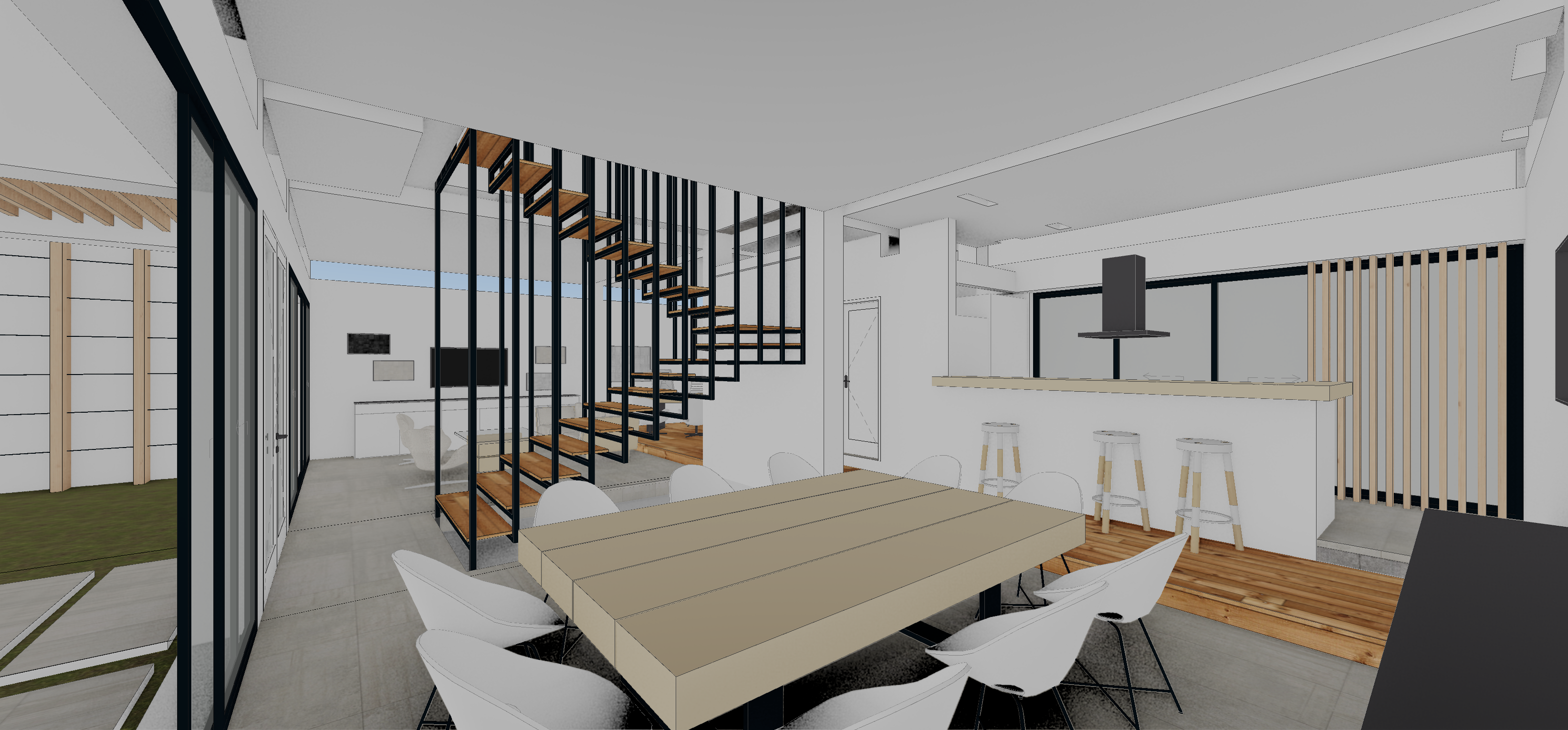

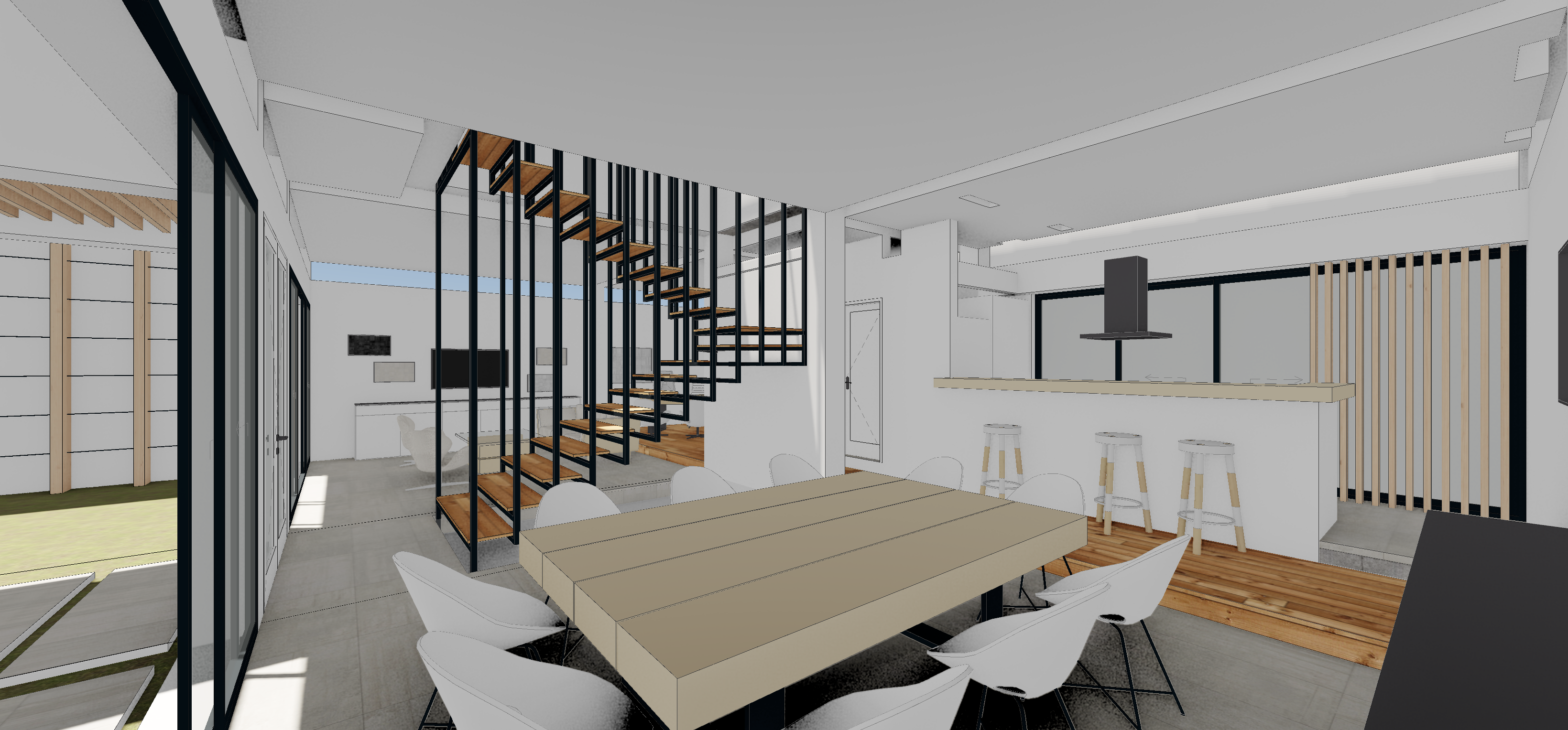

| Niebieskie cienie | Prawidłowe cienie, brak zabarwienia | Brak cieni | Brak cieni, niebieski odcień |
