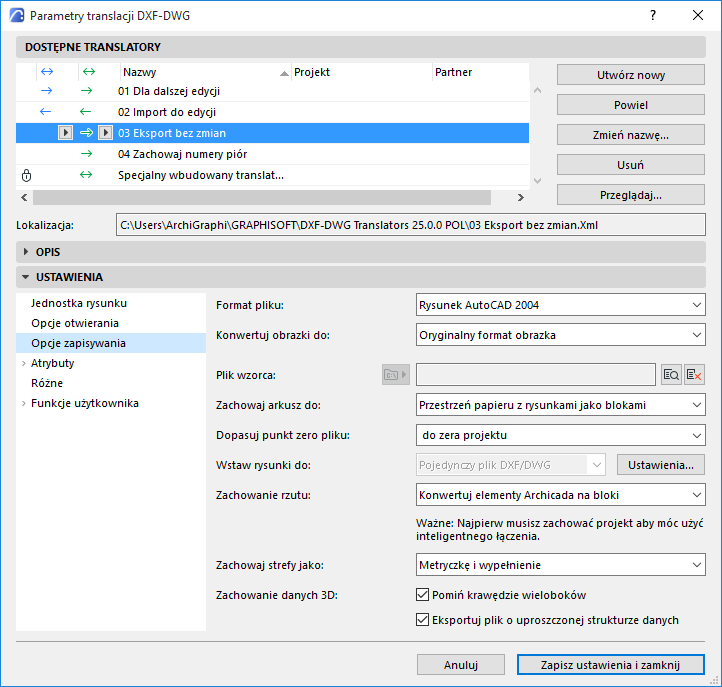

Opcje zapisywania (Ustawienia translacji DXF/DWG)

Format pliku

Pozwala określić typ pliku AutoCADa w jakim zachowane będą dane.

Konwertuj obrazki do

Wybierz format obrazków zapisanych w programie AutoCAD.

Plik wzorca

Niektórych ustawień w AutoCADzie nie można dopasować do żadnych elementów w Archicadzie i vice-versa. Na przykład, w Archicadzie warstwy nie mają przypisanych kolorów piór ani rodzajów linii; w AutoCADzie mają.

Ustawienia takie można konwertować na podstawie wzorca pliku DXF/DWG, który można wybrać tutaj: odnajdź i wybierz plik wzorca.

Jeśli wybrany plik wzorca staje się niedostępny, jest on wyróżniony kursywą, a na liście translatorów oznaczony ikoną ostrzeżenia. Wyszukaj plik i sprawdź, czy jest on dostępny.

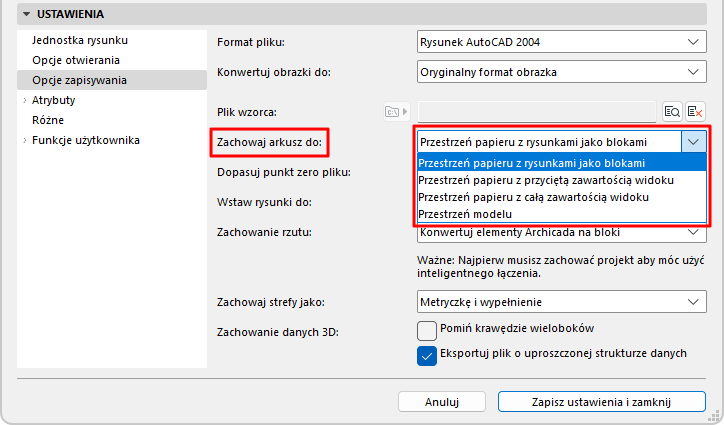

Zachowaj Arkusz do

Kontroluje sposób zapisywania Akrusza w Przestrzeni pliku DXF/DWG.

Przestrzeń papieru z rysunkami jako blokami

Użyj tej opcji, aby uzyskać idealne odwzorowanie wyglądu Arkusza Archicad.

• Arkusz jest umieszczany w pojedynczej przestrzeni papieru, a każdy rysunek jest konwertowany na blok AutoCAD.
• Rysunki są przycięte: tylko widoczna część Arkusza Archicad jest widoczna w Przestrzeni papieru.
• Zagnieżdżone bloki są wyświetlane na płaskiej liście.
• Przestrzeń modelu utworzonego rysunku AutoCAD jest pusta.

Przestrzeń modelu

Użyj tej opcji, jeśli używasz automatycznych narzędzi do sprawdzania poprawności plików DWG, które widzą tylko Przestrzeń modelu.

• Rysunki na Arkuszu Archicad są konwertowane na Bloki AutoCAD w Przestrzeni modelu.
• Rysunki są przycięte: tylko widoczne części Arkusza Archicad są widoczne w Przestrzeni modelu
• Element rzutni jest tworzony w domyślnej przestrzeni Przestrzeni modelu.

  Uwaga dotycząca „Łącz do jednego pliku DXF”:

  W przypadku zapisywania plików DWG za pomocą Publikatora, dostępna jest opcja "Łącz do jednego pliku DWG". Ta opcja nie działa w przypadku zapisywania w Przestrzeni modelu. Zobacz Format DWF: Utwórz jeden plik DXF.

Przestrzeń Papieru z całą zawartością Widoku

• Zawartość rysunku jest zapisywana w Przestrzeni modelu
• W obszarze Paper Space tworzone są rzutnie, które wskazują na zawartość rysunku
• Nawet jeśli Rysunek został przycięty w programie Archicad, eksportowany jest cały widok źródłowy
• Aby kontrolować sposób zapisywania tych Rysunków, użyj tego ustawienia: Wstaw rysunki do:
  Uwaga: Jeśli wyeksportowany Arkusz zawiera Rysunek oparty na widoku Rzutu: upewnij się, że Rysunek został uaktualniony przed zapisaniem do DWG. W ten sposób wszystkie Elementy biblioteczne, Strefy i Drzwi/Okna na Rzucie mogą zostać przekonwertowane na inteligentne bloki AutoCAD.

Przestrzeń Papieru z przyciętą zawartością Widoku

Użyj tej opcji, aby zmniejszyć rozmiar DWG i ukryć zawartość w razie potrzeby (np. ze względu na ochronę prywatności)

• Eksportowane są tylko widoczne części Rysunków
• Jeśli jakakolwiek część elementu jest widoczna na Arkuszu, eksportowany jest cały element
• W przeciwnym razie opcja ta działa jak „Przestrzeń Papieru z całą zawartością Widoku"

Dopasuj punkt zero pliku

Wybierz Początek projektu lub Punkt geodezyjny.

Dzięki opcji Punkt geodezyjny zawartość Przestrzeni modelu będzie prawidłowo ustawiona w AutoCAD w stosunku do współrzędnych skonfigurowanych w Archicadzie.

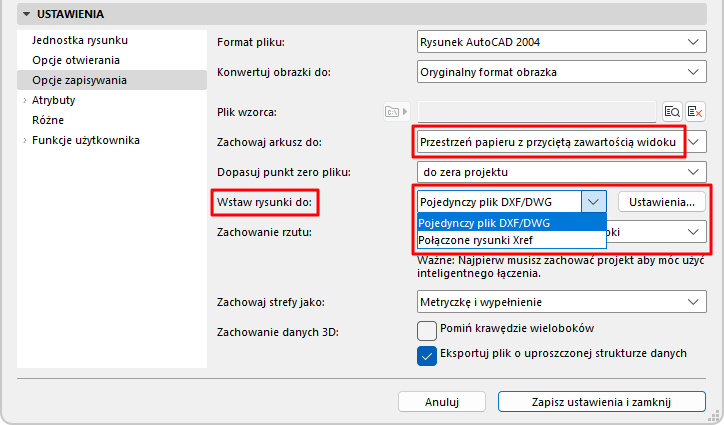

Wstaw rysunki do:

W przypadku zapisywania Arkuszy w Przestrzeni papieru (przyciętych lub w pełnym widoku): użyj tej kontrolki, aby wybrać sposób zapisywania Rysunków:

Pojedynczy plik DXF/DWG

• Wszystkie rysunki są zapisywane w jednym pliku DXF/DWG
• Wiele rysunków jest umieszczanych obok siebie w Przestrzeni modelu
• Pojedyncza Przestrzeń papieru pokazuje zawartość przyciętego widoku w rzutniach oraz wszelkie dodatkowe elementy rysunku, tak jak wyglądały one na Arkuszu Archicad

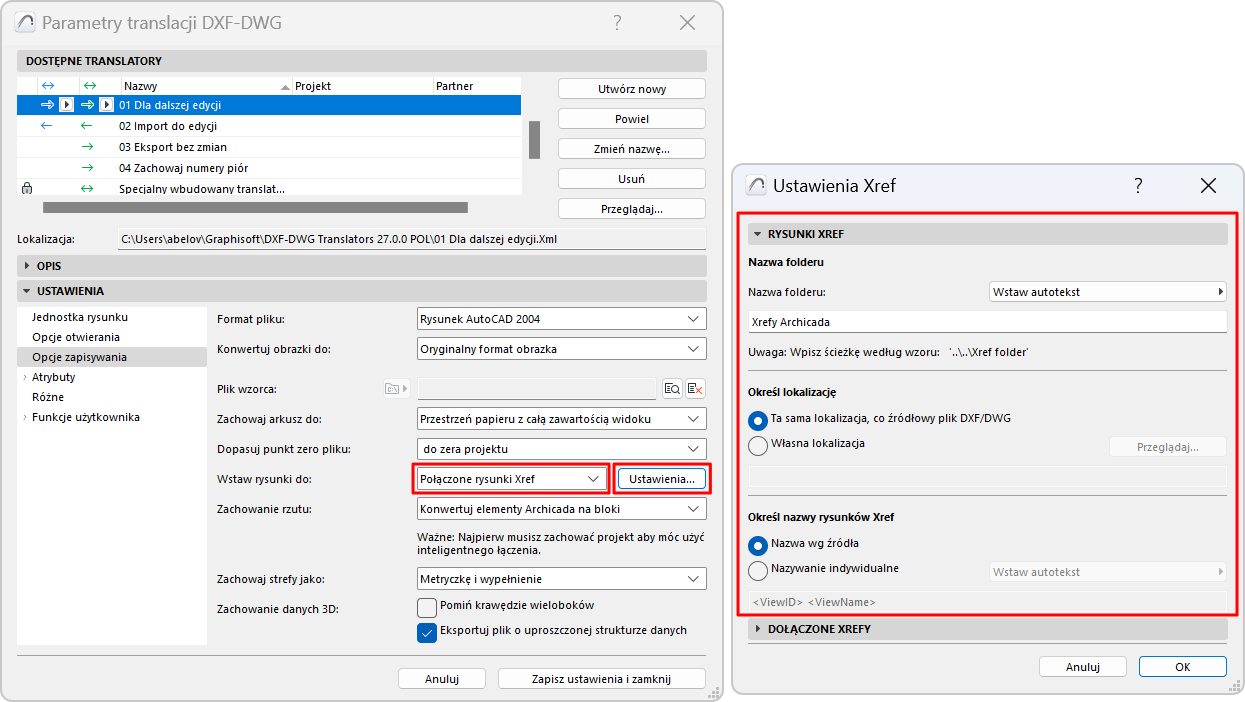

Połączone rysunki Xref

• Każdy rysunek jest zapisywany w osobnym, zewnętrznym pliku DXF/DWG
• Wiele rysunków jest umieszczanych obok siebie w Przestrzeni modelu, a każdy z nich jest połączony z plikiem źródłowym
• W Przestrzeni papieru rzutnie odtwarzają wygląd Arkusz Archicad.

Zarządzanie nazwami i lokalizacją tych połączonych rysunków: kliknij Ustawienia i zdefiniuj swoje preferencje w panelu Rysunki XREF.

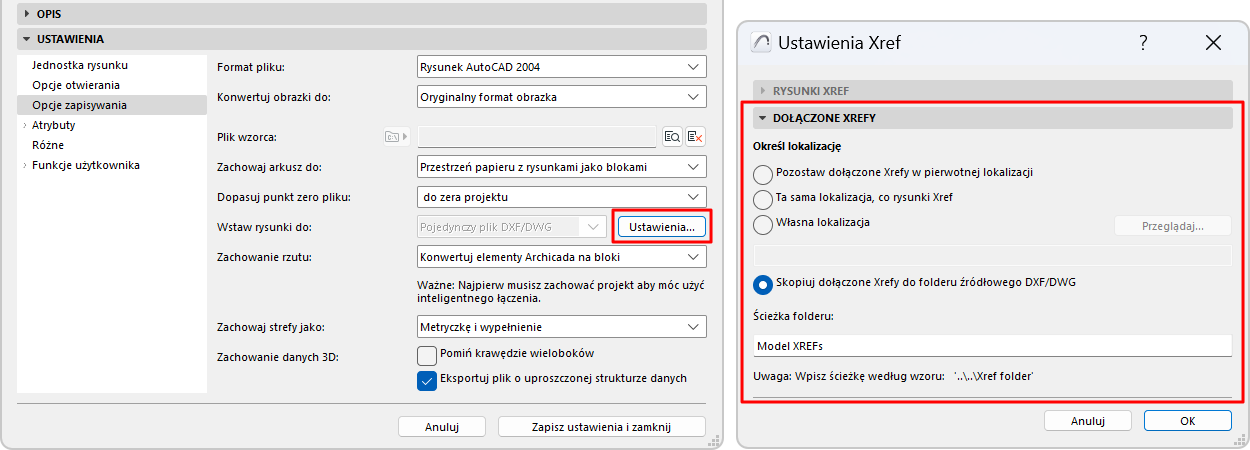

Zarządzanie dołączonymi plikami DWG

Twój Arkusz Archicad może zawierać pliki dwg, które dołączyłeś jako XREF. Są to rysunki tylko do odczytu połączone z zewnętrznym źródłem.

Po zapisaniu Arkusza do DWG, takie dołączone rysunki zachowują swoje połączenie z ich zewnętrznym źródłem. W razie potrzeby można jednak ponownie zdefiniować tę lokalizację źródła, na przykład poprzez zapisywanie wszystkich takich połączonych rysunków w nowym folderze. Kliknij Ustawienia i określ swoje preferencje w panelu Dołączone XREFy.

Zachowanie rzutu

Poniższe opcje mają zastosowanie podczas zapisywania Rzutów (na widokach lub Arkuszach):

• Konwertuj elementy Archicada na bloki: Każdy element zostanie przekonwertowany na prymitywy rysunkowe 2D i połączony w blok, bez żadnych atrybutów, cech czy metadanych.
• Przekształć obiekty na bloki Tylko Obiekty GDL są łączone w bloki. Wszystkie pozostałe będą elementami rysunkowymi 2D.
• Rozbij elementy Archicada: Wszystkie elementy są rozbijane na oddzielne podstawowe elementy 2D. Wybierz tę opcję, jeśli program, do którego eksportowany jest plik DXF,

  Przygotuj plik do Inteligentnego łączenia: Użyj tej opcji, jeśli planujesz używać pliku DXF / DWG w ramach obiegu pracy w obie strony (round-trip). Więcej na temat Opcji Inteligentnego łączenia, patrz Obustronna konwersja (Opcje inteligentnego łączenia).

Zachowaj Strefy jako:

Zapisz Strefy jako Tylko stemplowanie lub Stemplowanie i wypełnienie.

Zachowanie danych 3D

Te opcje dostępne są tylko podczas zachowywania danych 3D.

• Pomiń krawędzie wieloboków: Kolor krawędzi wieloboków (brył) w oknie 3D może być różny od ich powierzchni. Jeżeli chcesz aby ta różnica została zachowana w AutoCADzie, nie zaznaczaj tej opcji.
• Eksportuj plik o uproszczonej strukturze danych: Efekt działania tej opcji jest podobny do “Rozbij złożone elementy Archicada” – elementy 3D wyeksportowane zostaną jako jednostki a nie jako bloki.
