ORIGEM DA TOPOGRAFIA

A Origem de Topografia pode ser usada como ponto de referência comum para facilitar a coordenação de modelos de diferentes programas.

Em alguns países, a utilização de um determinado ponto de referência é um requisito standard na definição do projecto.

A Origem de Topografia também pode ser usada

  • para alinhar a origem XREF (no diálogo Anexar Opções Xref)
  • para alinhar um Módulo de Associação (no diálogo Colocar Associação)
  • para alinhar a localização do Terreno IFC de um modelo IFC exportado (ver Defina a posição do modelo IFC por: )

A Origem de Topografia é também integrada nos fluxos de trabalho com BCF, DXF, DWG e IFC, que também utilizam dados de Origem de Topografia nativa dos projectos.

Em Teamwork, para editar a Origem de Topografia, tem primeiro de reservar Definições de Localização.

Comandos de Origem de Topografia

Utilize Opções > Preferências do Projecto > Origem de Topografia

Mostrar/Esconder Origem de Topografia

Clique no comutador para visualizar a Origem de Topografia.

Por defeito, a Origem de Topografia está localizada na origem de projecto.

Clique e arraste para mover.

Bloquear Origem da Topografia

Utilize esta função para evitar a movimentação ou edição acidental desta.

Zoom para Origem da Topografia

Amplia a Origem de Topografia na Planta.

Mostrar coordenadas da Origem da Topografia

Apresenta as coordenadas da Origem de Topografia no projecto, à direita da Origem de Topografia.

As coordenadas usam as Unidades de Trabalho do projecto para dimensões de comprimento.

Para definir dados de posição: verSímbolo e Posição da Origem de Topografia.

Definir Norte de Projecto

Na Planta ou Janela 3D:

  1. Clique para visualizar o ícone Norte do Projecto.
  2. Mova a agulha para definir o Norte do Projecto.

A coordenada Ângulo Norte da Origem de Topografia é ajustada em conformidade.



Editar coordenadas da Origem da Topografia

Dispõe das seguintes opções:

  • Clique com o botão esquerdo do rato na Origem de Topografia e introduza as coordenadas no Orientador que aparece
  • Clique e arraste a Origem de Topografia
  • Rode a Origem de Topografia (ver abaixo)
  • Use Definições de Localização (Opções > Preferências do Projecto)

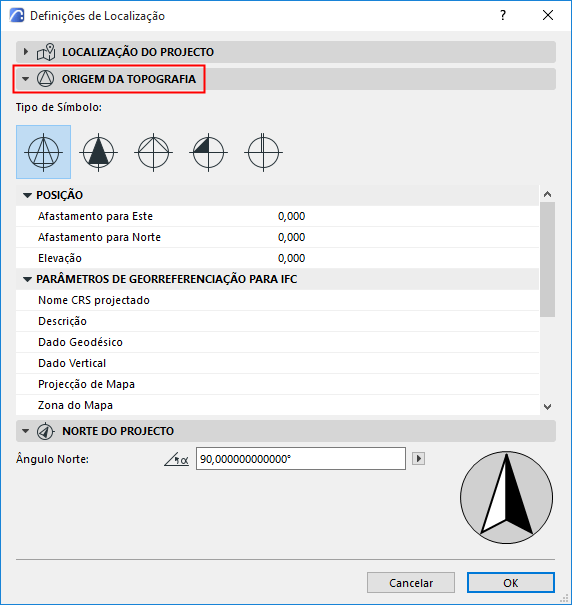

Símbolo e Posição da Origem de Topografia

  1. Vá para o painel Origem de Topografia das Definições de Localização
    • a partir de Opções > Preferências do Projecto > Definições de Localização
    • a partir do menu de contexto do Nome do Projecto no Navegador

  2. Escolha um Tipo de Símbolo para a Origem de Topografia do projecto
  3. Definir dados de Posição. Os dados de Afastamento para Este, Afastamento para Norte e Elevação são medidos relativamente à Origem de Projecto.

Georeferenciação

Trata-se de um conjunto de dados de localização usados na troca de dados IFC; são exportados como Propriedades IFC. Não afectam a localização da Origem de Topografia no Archicad .

  • Exportar via IFC 2x3: os dados são exportados como dois novos Conjuntos de Propriedades IFC.
  • Exportar via IFC4: novas entidades IFC são criadas: Conversão de Mapa IFC e CRS Projectado em IFC.

    Para mais informação, ver Manual de Utilizador para Georeferenciação em IFC.

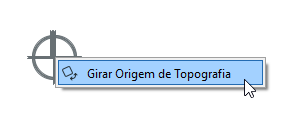

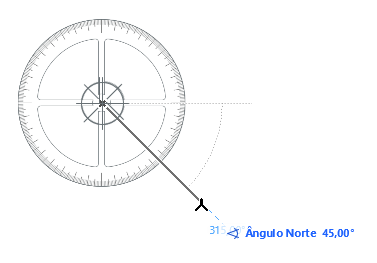

Girar Origem de Topografia

na Planta:

  1. Passe o cursor sobre a Origem de Topografia para a pré-seleccionar.
  2. No menu de contexto, clique Girar Origem de Topografia e, depois, gire no ecrã

    RotateSurveyPoint.png  RotateSurveyPoint2.png

Também pode usar o comando habitual Edição > Rodar ou ajustar valores no Orientador.
