Mover/Rodar/Redefinir Referência

Estes três ícones de comando estão disponíveis na palete Traço & Referência:



A partir da esquerda:

  • Mover: clique para arrastar a Referência para outro local.
  • Rodar: clique para rodar a Referência.
  • Redefinir: Utilize este ícone se quiser reverter a Referência à sua posição original, depois de a ter deslocado.
    Nota: os mesmos comandos estão disponíveis no menu de contexto, clicando com o botão direito em qualquer Janela que inclua uma Referência, e na lista pop-up de comandos da Referência da Barra de Ferramentas Standard.

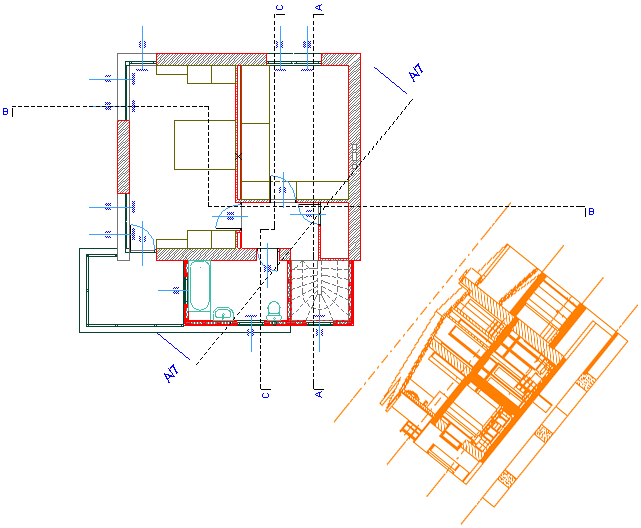

Na imagem seguinte, um Ponto de Vista de uma Secção é visualizado como Referência e rodado ao lado da Planta que contém o marcador da Secção:



Os comandos Arrastar/Rodar aplicados à Referência serão reflectidos nas coordenadas do Orientador (as coordenadas são calculadas de acordo com o sistema do Conteúdo Activo, e não com o da Referência.)
