Guias

As Guias (e os Círculos de Vínculo) são ajudas de desenho que o ajudam a encontrar pontos e projecções especiais, para garantir uma introdução precisa nas janelas 2D e 3D.

Ao contrário das Guias de Vínculo, as Guias são explicitamente colocadas por si. Elas são sempre "permanentes<", ou seja, permanecem no lugar até as remover.

Activar ou Desactivar a Visualização das Guias

Dispõe das seguintes opções:

  • Utilize o comando Visualização > Guias

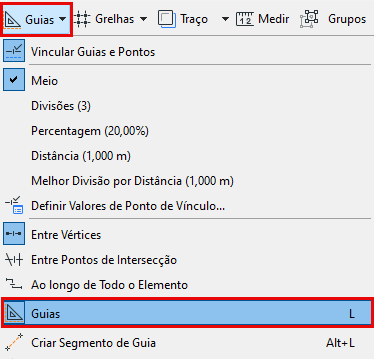

  • Utilize o comando Linhas Guias a partir do menu Guias na barra de ferramentas Standard (se disponível)

  • Utilize uma tecla de atalho para activar ou desactivar as Guias
    Nota: o Atalho predefinido para este comando é a tecla L, mas ele pode variar em função da sua versão localizada.

Proteger a Introdução na Guia

Assim que tiver colocado as Guias, utilize-as para ajudar na criação do elemento. Para limitar a sua introdução na Guia pretendida, dispõe das seguintes opções:

  • Prima Shift durante a introdução
  • A partir do menu de contexto, utilize Restringir à Guia/Guia de Vínculo

Colocar Guias

  1. Certifique-se de que as Guias estão activas.

    Ver Activar ou Desactivar a Visualização das Guias, acima.

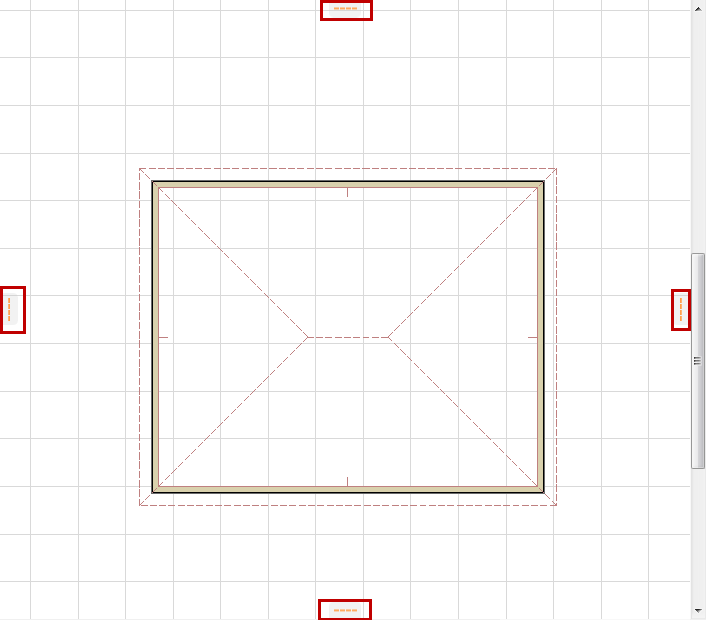

  2. A janela apresenta separadores de Guias nos quatro lados do ecrã.

  3. Clique em qualquer separador, depois arraste a Guia que surge para qualquer localização no ponto de vista.
  4. Largue para colocar a Guia.
  • Se a colocar ao longo de qualquer aresta existente, a Guia vincula-se a essa aresta.
  • Se a colocar num elemento curvo, surge um Círculo de Guia correspondente.
  • Se a colocar num ponto, a Guia é colocada na direcção principal correspondente.
  • Também a pode colocar sem vinculá-la a algum elemento existente.

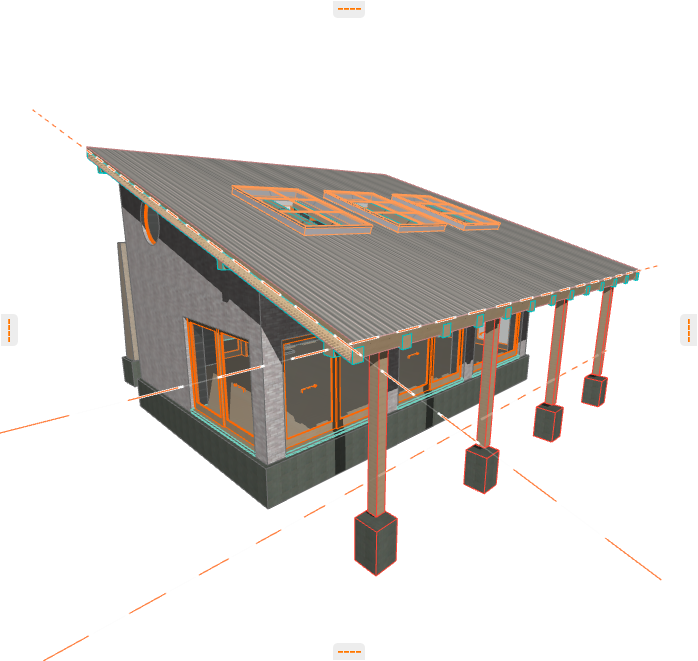

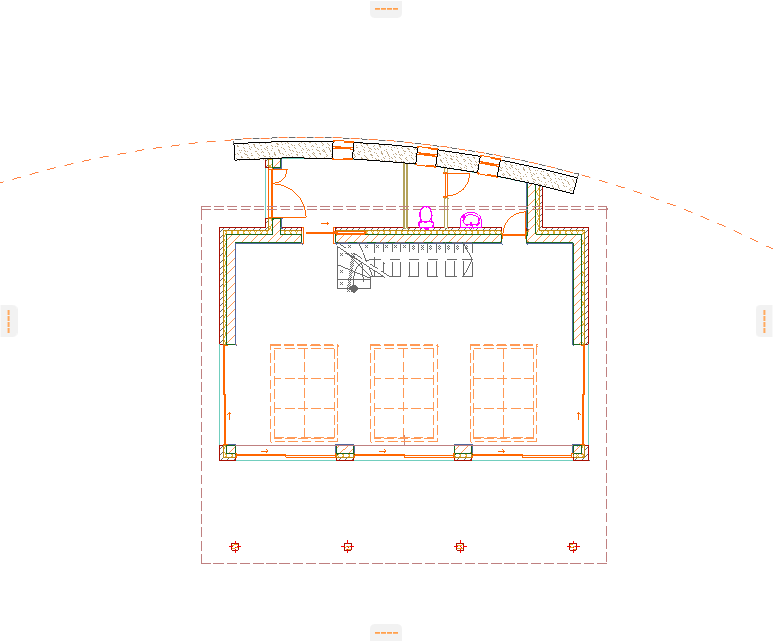

    GuideLines3D.png     GuideLineCircle.png

Outras Formas de Criar Linhas

  • É possível desenhar um segmento de Guia direito ou curvo em qualquer sítio da janela, com dois cliques. Ver Criar Segmento de Guia .
  • Se estiver a utilizar a Régua, clique na Régua e, depois, arraste o cursor para qualquer ponto na janela: será criada uma Guia paralela à Régua. será criada uma Guia paralela à Régua. Ver Régua .

Cancelar Colocação da Guia

Durante a colocação da Guia, dispõe das seguintes opões:

  • pressionar Esc

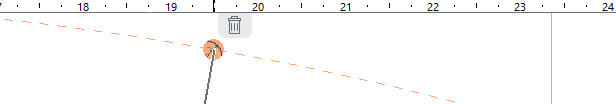

  • Arraste a Guia de volta para qualquer separador Guia, que está agora apresentado como um caixote do lixo.


Criar Segmento de Guia

Use este comando para criar um segmento de Guia em qualquer ponto com dois cliques.

  1. Clique com o botão direito do rato em qualquer separador de Guia, ou abra o menu Guias na Barra de Ferramentas Standard.
  2. Escolha Criar Segmento de Guia.

    Nota: este comando também está disponível em Visualização > Opções de Linha de Guia.
  3. Aparece uma palete de contexto. Escolha uma opção do segmento de linha preferida, depois, desenhe a Guia ou o Círculo de Guia (arco).

Arrastar/Afastar Guias ou Círculos de Guia

  1. Passe o cursor sobre uma Guia até o respectivo manípulo aparecer (o ponto laranja).

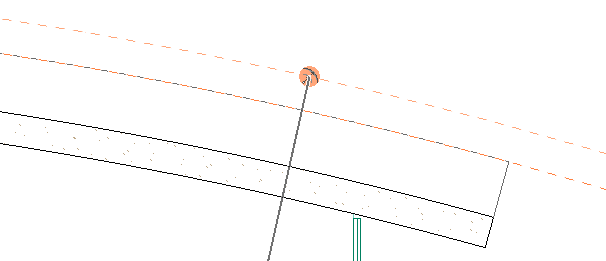

  2. Clique e arraste o manípulo para arrastar a Guia para um novo local. (Ou use o Orientador para definir a sua nova localização numericamente.)


Com um Círculo de Guia, esta operação torna-se um alongamento radial (como também indicado pelo ícone).

Se arrastar o Círculo de Guia para uma aresta linear, é transformada numa Guia Direita e vice-versa.

Remover Guia Simples

Passe o cursor sobre uma Guia até o respectivo manípulo aparecer (o ponto laranja), depois, dispõe das opções seguintes:

  • com o cursor sobre o manípulo Guia, premir Esc.

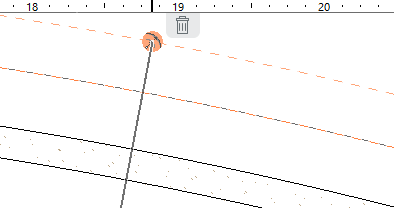

  • clicar e arrastar o manípulo para arrastar a Guia para o caixote do lixo mais próximo.

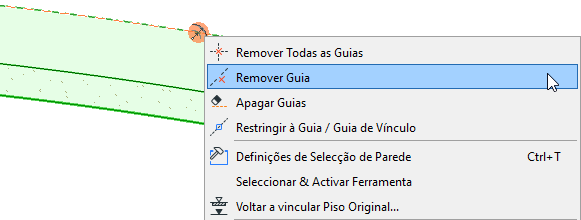

  • clicar com o botão direito do rato, depois escolher Remover Guia do menu de contexto.


Apagar Guias

Utilize este comando para remover várias Guias numa única operação:

  1. Clique com o botão direito do rato em qualquer separador de Guia, ou abra o menu Guias na Barra de Ferramentas Standard.
  2. Escolha Apagar Guias.

    Nota: este comando também está disponível em Visualização > Opções de Linha de Guia.
  3. Aparece o cursor Apagar.

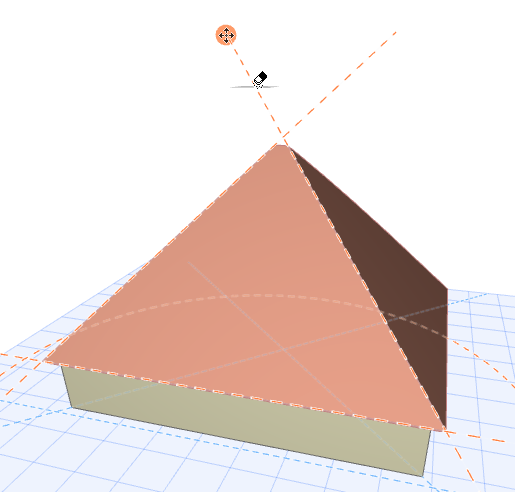

  4. Clique em qualquer sítio, em qualquer Guia, uma a seguir à outra, para apagá-las instantaneamente.

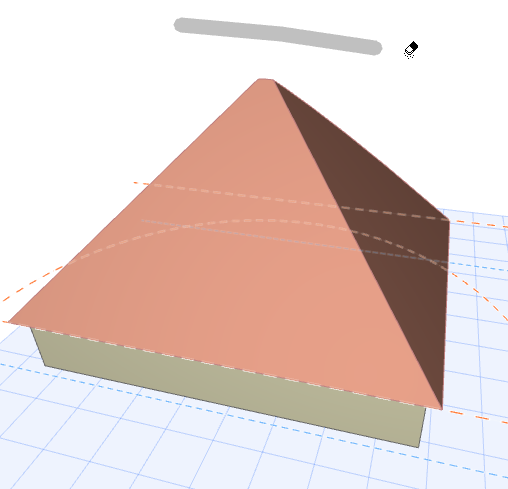

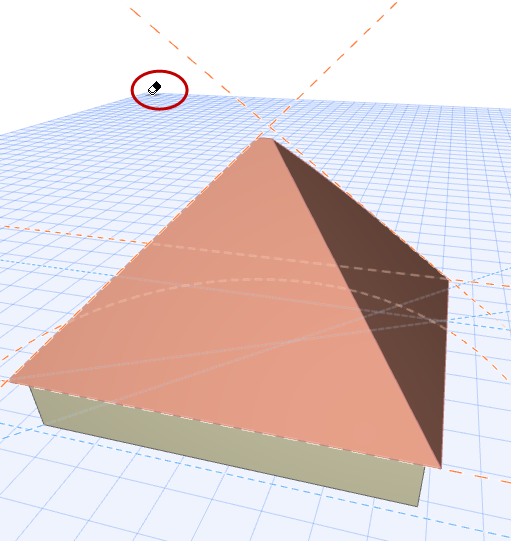

    Em alternativa, arraste o cursor Apagar pelo ecrã. Todas as Guias em que ele toca são instantaneamente apagadas.

    DragErase1.png   DragErase2.png

  5. Quando tiver concluído, prima Esc ou faça duplo clique para sair do modo Apagar.

Remover Todas as Guias

Este comando remove todas as guias de TODOS os pontos de vista no projecto.

Dispõe das seguintes opções:

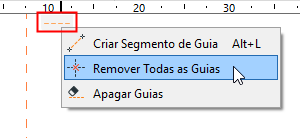

  • Clique com o botão direito do rato em qualquer separador de Guia, ou abra o menu Guias na Barra de Ferramentas Standard. Depois, escolha Remover Todas as Guias.
    Nota: este comando também está disponível em Visualização > Opções de Linha de Guia.

  • Clique com o botão direito do rato em qualquer Guia simples para abrir o menu de contexto. Depois, escolha Remover Todas as Guias.

Cor da Guia

Defina a cor da Guia em Opções > Ambiente de Trabalho > Introduzir Restrições e Guias.
